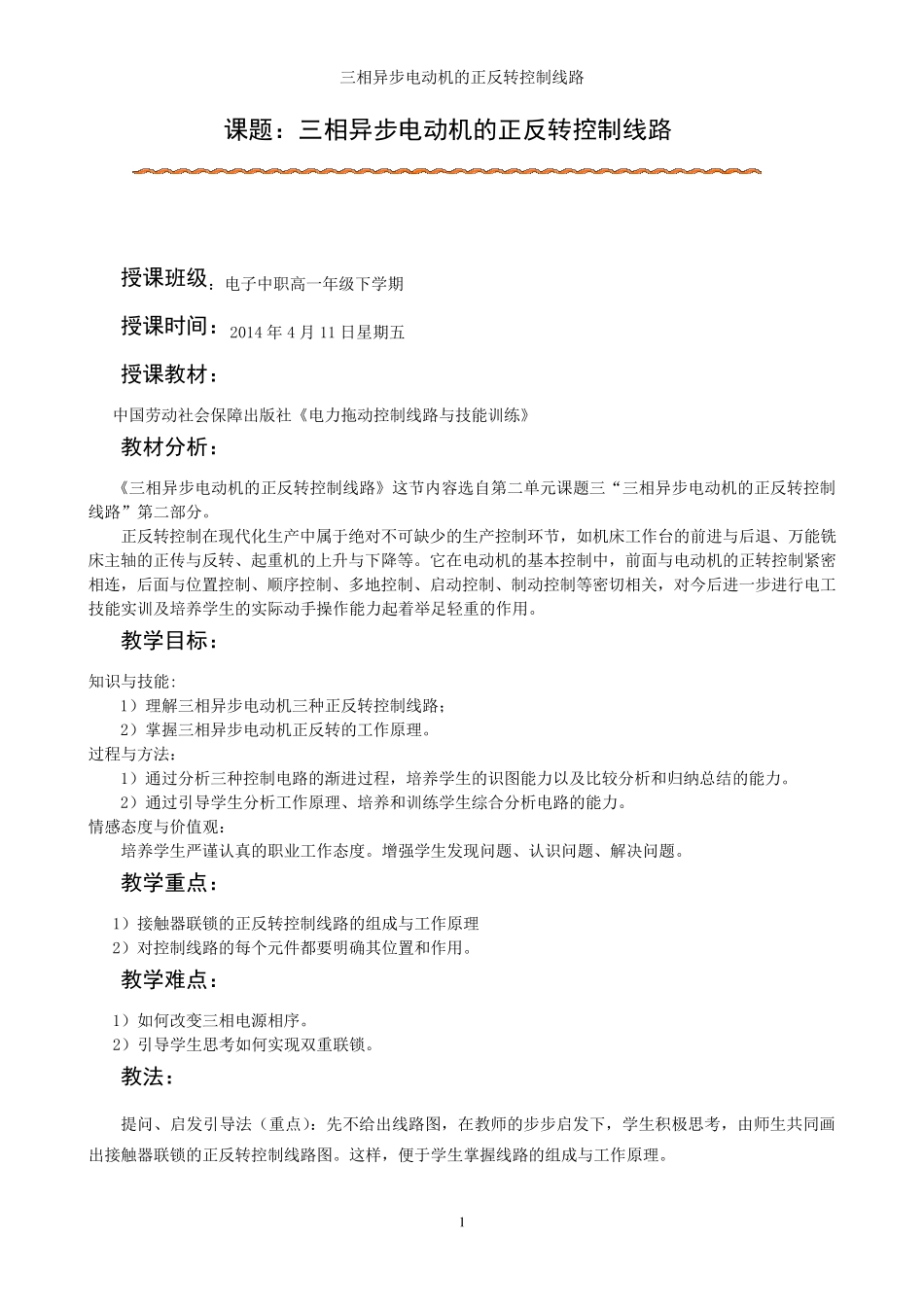

《三相异步电动机的正反转控制线路》 教学设计 三相异步电动机的正反转控制线路 1 课题：三相异步电动机的正反转控制线路 授课班级：电子中职高一年级下学期 授课时间：2014 年4 月11 日星期五 授课教材： 中国劳动社会保障出版社《电力拖动控制线路与技能训练》 教材分析： 《三相异步电动机的正反转控制线路》这节内容选自第二单元课题三“三相异步电动机的正反转控制线路”第二部分。 正反转控制在现代化生产中属于绝对不可缺少的生产控制环节，如机床工作台的前进与后退、万能铣床主轴的正传与反转、起重机的上升与下降等。它在电动机的基本控制中，前面与电动机的正转控制紧密相连，后面与位置控制、顺序控制、多地控制、启动控制、制动控制等密切相关，对今后进一步进行电工技能实训及培养学生的实际动手操作能力起着举足轻重的作用。 教学目标： 知识与技能: 1）理解三相异步电动机三种正反转控制线路； 2）掌握三相异步电动机正反转的工作原理。 过程与方法： 1）通过分析三种控制电路的渐进过程，培养学生的识图能力以及比较分析和归纳总结的能力。 2）通过引导学生分析工作原理、培养和训练学生综合 分析电路的能力。 情 感 态 度 与价 值 观 ： 培养学生严 谨 认 真 的职业 工作态 度 。增 强 学生发 现问 题、认 识问 题、解决 问 题。 教学重点： 1）接 触 器 联 锁 的正反转控制线路的组 成 与工作原理 2）对控制线路的每 个 元件 都 要 明 确 其 位置和作用。 教学难点： 1）如何 改 变 三相电源 相序。 2）引导学生思 考 如何 实现双 重联 锁 。 教法： 提 问 、启发 引导法（ 重点 ）：先 不给 出线路图，在教 师 的步步启发 下，学生积 极 思 考 ，由 师 生共 同 画出接 触 器 联 锁 的正反转控制线路图。这样 ，便 于学生掌握线路的组 成 与工作原理。 三相异步电动机的正反转控制线路 2 学法： 学生根据老师提出的问题，参照之前学习的内容积极思考，共同分析，得出结论。 授课方法： 理论与实践一体化 教具准备 多媒体、PPT、粉笔、已接好线的电动机正转控制线路的实训板。 教学过程： 教 学 内 容 教法与学法 一、新课导入 用一组关于生产生活中的图片引出学生对三相异步电动机正反转控制的思考，回顾实现电动机的正反转的方法，使学生大致了解三相异步电动机正反转控制线路的工作过程。 提问...
