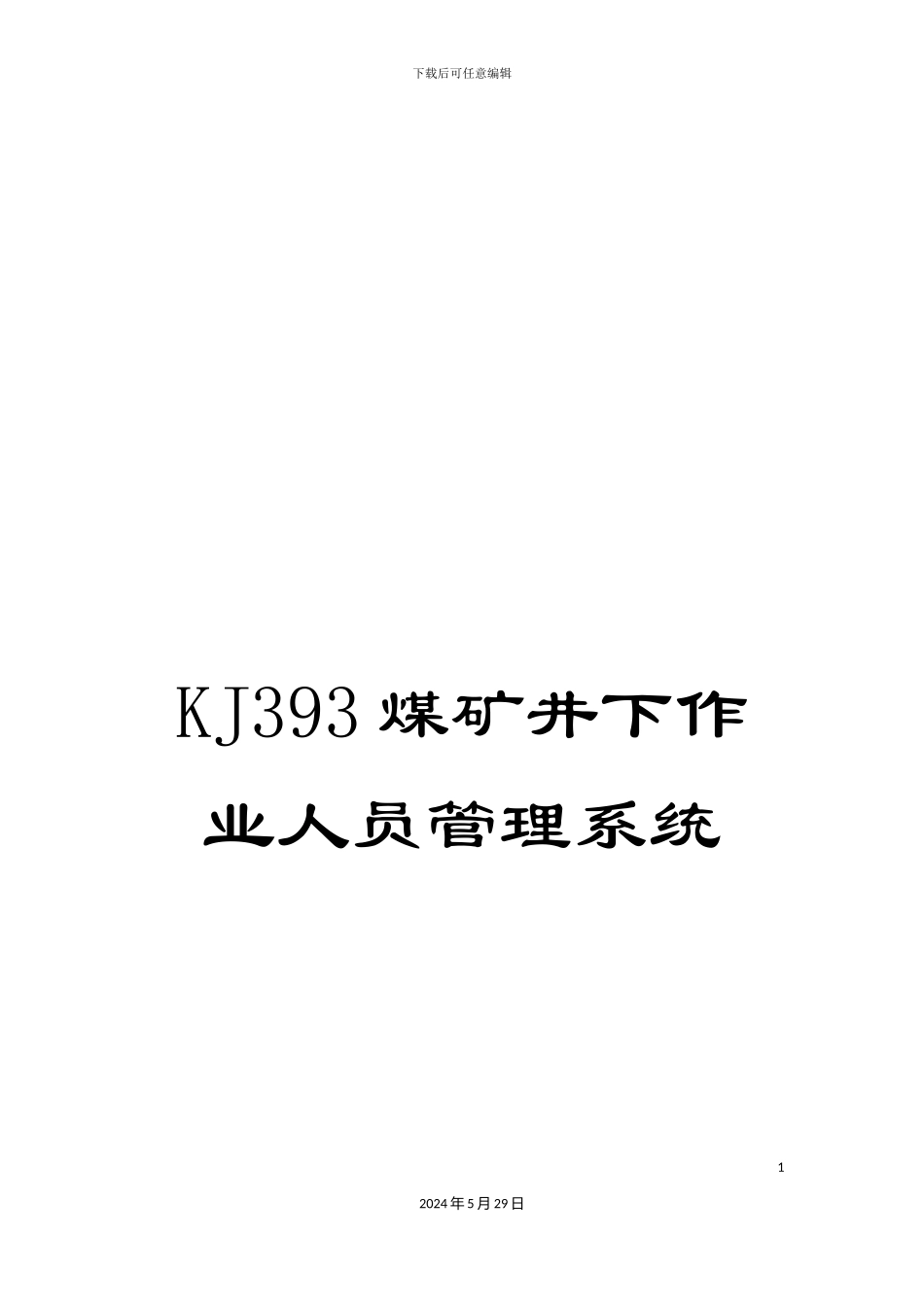

KJ393煤矿井下作业人员管理系统

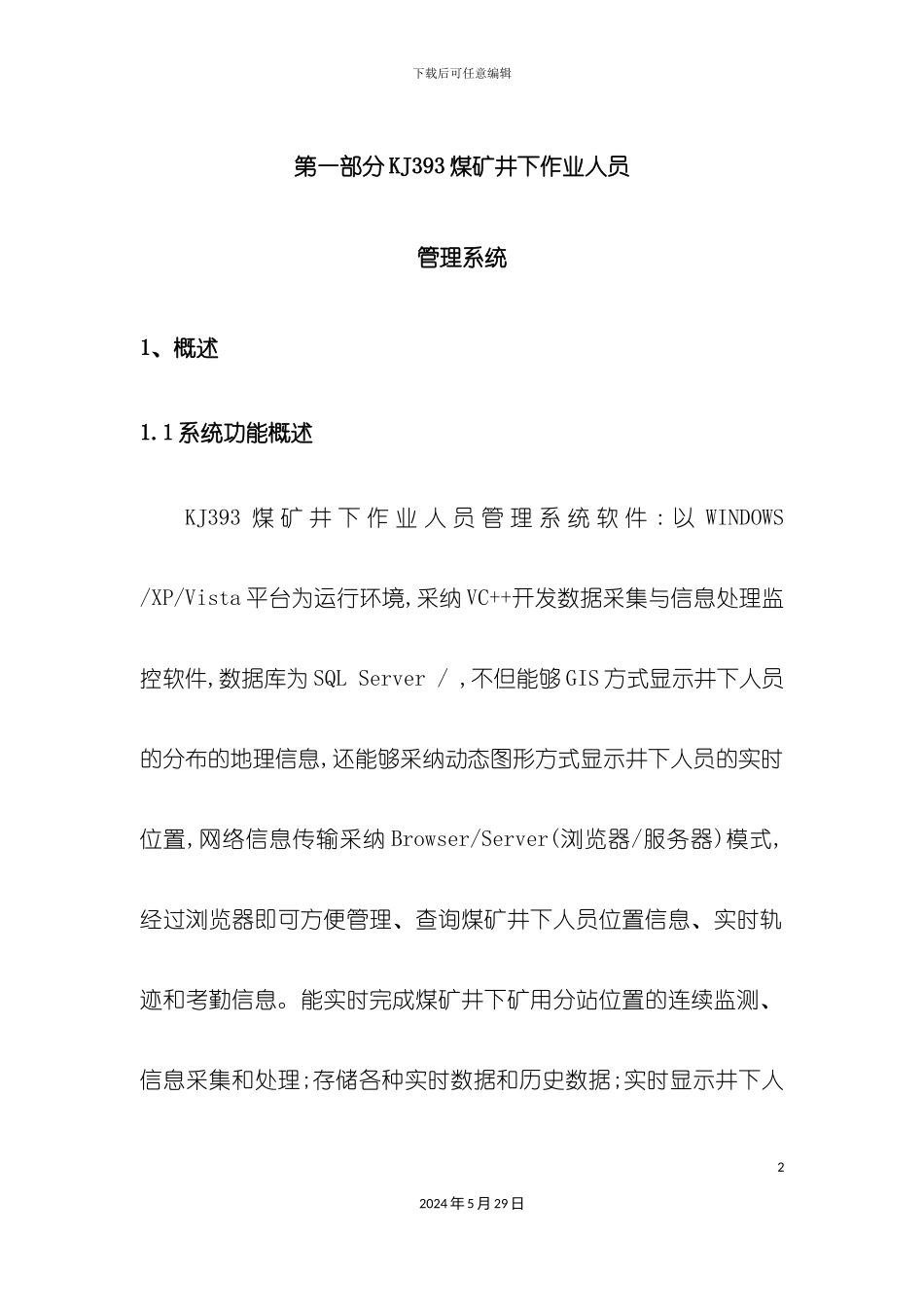

下载后可任意编辑KJ393 煤矿井下作业人员管理系统12024 年 5 月 29 日下载后可任意编辑第一部分 KJ393 煤矿井下作业人员管理系统1、概述1.1 系统功能概述KJ393 煤 矿 井 下 作 业 人 员 管 理 系 统 软 件 : 以 WINDOWS /XP/Vista 平台为运行环境,采纳 VC++开发数据采集与信息处理监控软件,数据库为 SQL Server / ,不但能够 GIS 方式显示井下人员的分布的地理信息,还能够采纳动态图形方式显示井下人员的实时位置,网络信息传输采纳 Browser/Server(浏览器/服务器)模式,经过浏览器即可方便管理、查询煤矿井下人员位置信息、实时轨迹和考勤信息。能实时完成煤矿井下矿用分站位置的连续监测、信息采集和处理;存储各种实时数据和历史数据;实时显示井下人22024 年 5 月 29 日下载后可任意编辑员的具体信息;准确查询当前井下作业人员最近位置和实时轨迹。1.2 系统型号及含义KJ 3931.3 防爆型式系统由矿用本质安全型、矿用隔爆兼本质安全型等型式的设备组成1.4 环境要求1.4.1 安装于机房、调度室的设备,应在下列条件下正常工作:a) 环境温度 15℃～30℃;b) 相对湿度 40%～70%(25℃);c) 大气压力 80kPa～106kPa;d) 温度变化率 小于 10℃/h,且不得结露;32024 年 5 月 29 日矿用监测、控制系统或设备登记序号下载后可任意编辑e) 无甲烷、煤尘等爆炸性混合物的安全环境。1.4.2 安装于井下的设备,在下列条件下正常工作:a) 工作温度:0℃～﹢40℃;b) 相对湿度:≤95%(﹢25℃);c) 大气压力:80kPa～106kPa;d) 在具有甲烷混合物及煤尘爆炸危险的煤矿井下。2、系统组成及主要工作原理2.1 系统组成KJ393 煤矿井下作业人员管理系统主要由监控计算机(主机、备用机各一台)、打印机、避雷器、KJ393－J 信息传输接口、KJ393－F 矿用分站、KJ393－D 矿用读卡分站、KJ393－K 识别卡、KDW28-18 矿用隔爆兼本安不间断电源和其它必要设备及系统软件组成。系统各主要设备明细表见附录 A。系统组成框图见图 1。42024 年 5 月 29 日下载后可任意编辑图 1 系统组成框图2.2 工作原理 识别卡不断向外发送包含自身身份信息的无线射频信号,当识别卡进入矿用读卡分站监测范围时,矿用读卡分站接收识别卡信息,然后矿用读卡分站经过通信线路将接收到的识别卡信息传送给矿用分站,矿用分站再经过经过通信主线将接收到的数据传输给信息传输接口,信息传输接口最后将数据转发给监控主机。52024 年 5 月 29...
