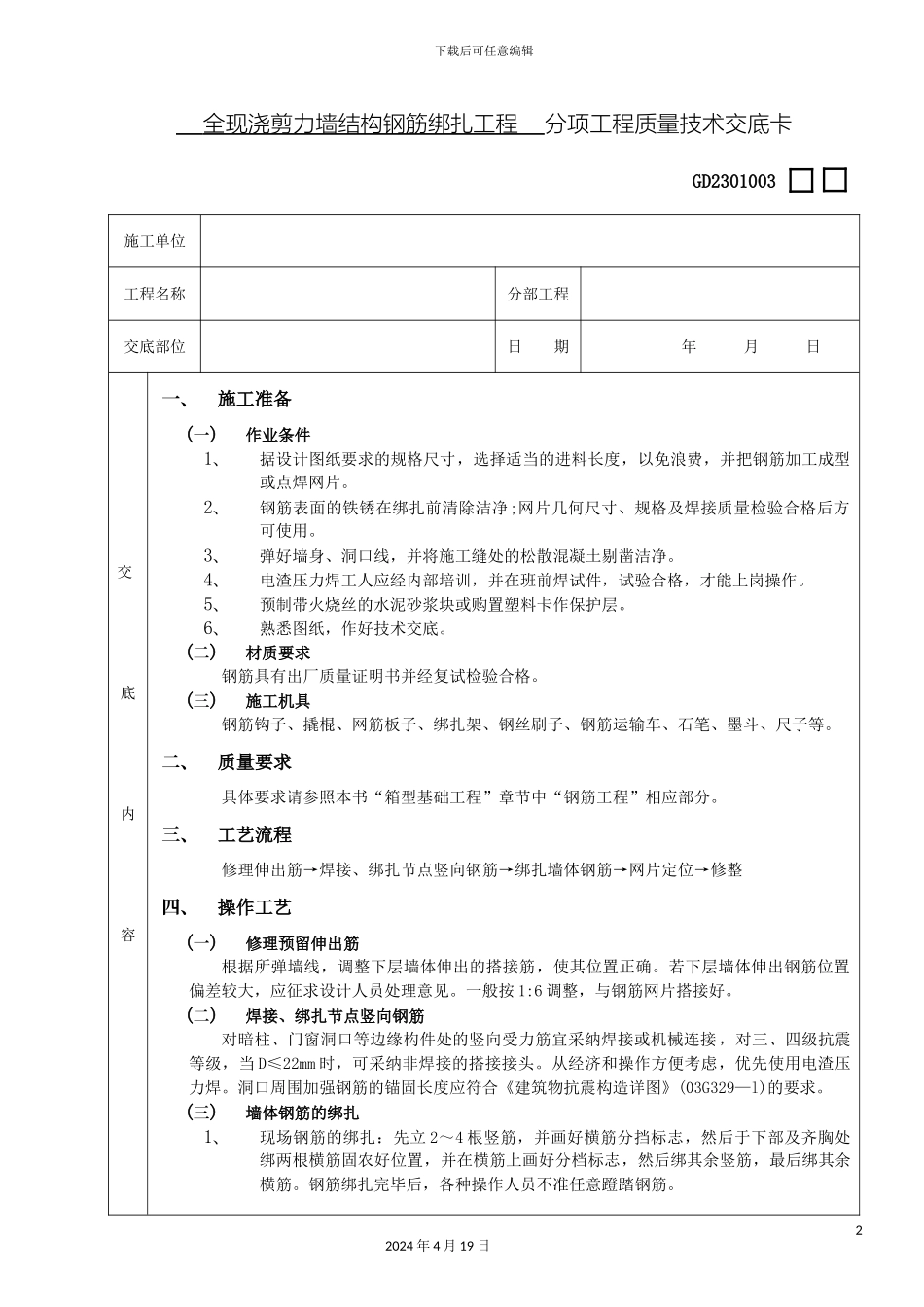

下载后可任意编辑全现浇剪力墙结构钢筋绑扎工程技术交底12024 年 4 月 19 日下载后可任意编辑 全现浇剪力墙结构钢筋绑扎工程 分项工程质量技术交底卡GD2301003 施工单位工程名称分部工程交底部位日 期 年 月 日交底内容一、施工准备(一)作业条件1、据设计图纸要求的规格尺寸，选择适当的进料长度，以免浪费，并把钢筋加工成型或点焊网片
2、钢筋表面的铁锈在绑扎前清除洁净;网片几何尺寸、规格及焊接质量检验合格后方可使用
3、弹好墙身、洞口线，并将施工缝处的松散混凝土剔凿洁净
4、电渣压力焊工人应经内部培训，并在班前焊试件，试验合格，才能上岗操作
5、预制带火烧丝的水泥砂浆块或购置塑料卡作保护层
6、熟悉图纸，作好技术交底
(二)材质要求钢筋具有出厂质量证明书并经复试检验合格
(三)施工机具钢筋钩子、撬棍、网筋板子、绑扎架、钢丝刷子、钢筋运输车、石笔、墨斗、尺子等
二、质量要求具体要求请参照本书“箱型基础工程”章节中“钢筋工程”相应部分
三、工艺流程修理伸出筋→焊接、绑扎节点竖向钢筋→绑扎墙体钢筋→网片定位→修整四、操作工艺 (一)修理预留伸出筋根据所弹墙线，调整下层墙体伸出的搭接筋，使其位置正确
若下层墙体伸出钢筋位置偏差较大，应征求设计人员处理意见
一般按 1:6 调整，与钢筋网片搭接好
(二)焊接、绑扎节点竖向钢筋对暗柱、门窗洞口等边缘构件处的竖向受力筋宜采纳焊接或机械连接 ，对三、四级抗震等级，当 D≤22mm 时，可采纳非焊接的搭接接头
从经济和操作方便考虑，优先使用电渣压力焊
洞口周围加强钢筋的锚固长度应符合《建筑物抗震构造详图》(03G329—l)的要求
(三)墙体钢筋的绑扎1、现场钢筋的绑扎：先立 2～4 根竖筋，并画好横筋分挡标志，然后于下部及齐胸处绑两根横筋固农好位置，并在横筋上画好分档标志，然后绑其余竖筋，最后绑其余横筋
钢筋绑扎完毕后，各种操作人
