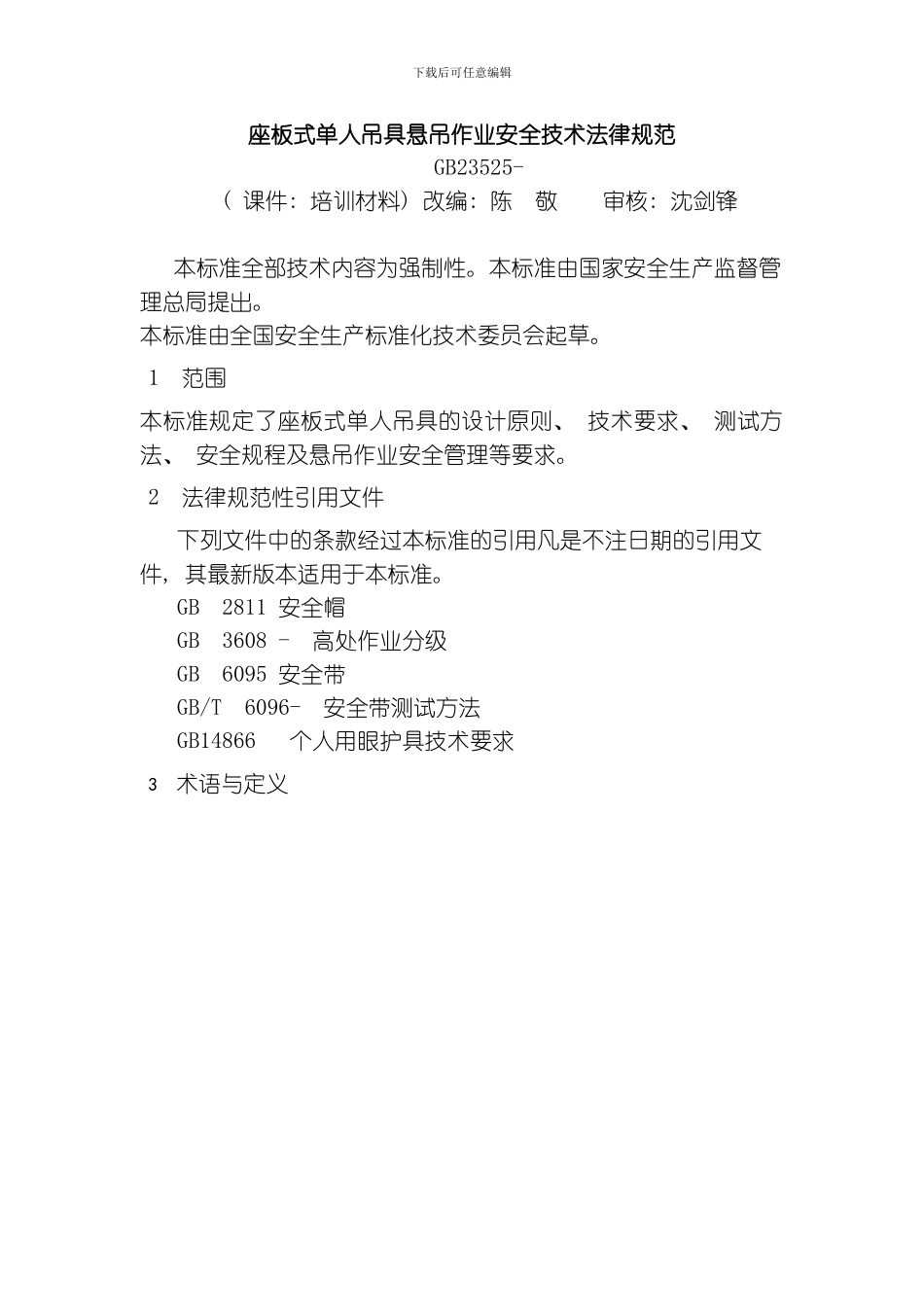

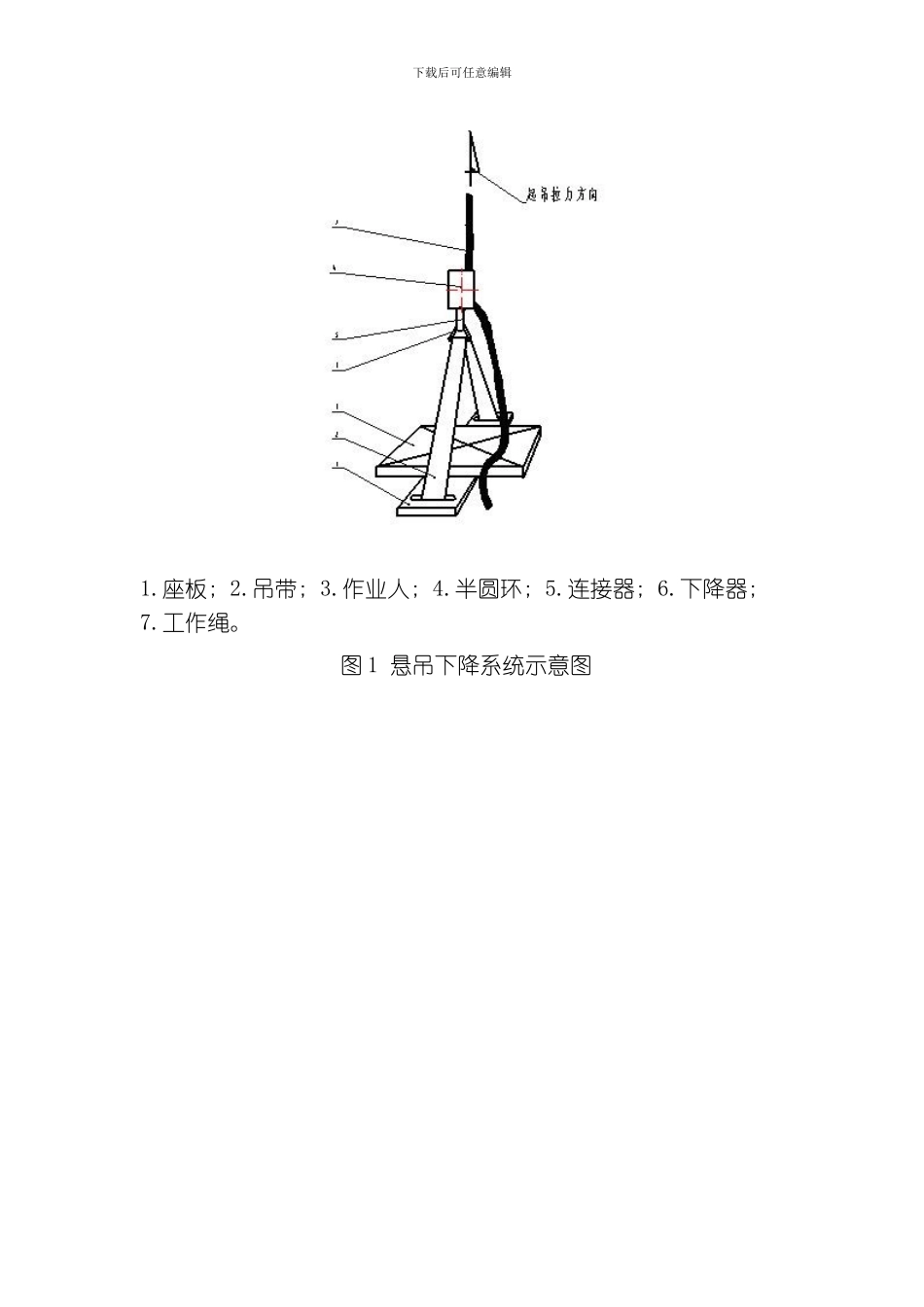

下载后可任意编辑座板式单人吊具悬吊作业安全技术法律规范GB23525- ( 课件: 培训材料) 改编: 陈 敬 审核: 沈剑锋本标准全部技术内容为强制性。本标准由国家安全生产监督管理总局提出。本标准由全国安全生产标准化技术委员会起草。1 范围本标准规定了座板式单人吊具的设计原则、 技术要求、 测试方法、 安全规程及悬吊作业安全管理等要求。2 法律规范性引用文件下列文件中的条款经过本标准的引用凡是不注日期的引用文件, 其最新版本适用于本标准。GB 2811 安全帽GB 3608 - 高处作业分级GB 6095 安全带GB/T 6096- 安全带测试方法GB14866 个人用眼护具技术要求3术语与定义下载后可任意编辑1.座板; 2.吊带; 3.作业人; 4.半圆环; 5.连接器; 6.下降器; 7.工作绳。图 1 悬吊下降系统示意图下载后可任意编辑座板式单人吊具下降器种类下列术语和定义适用于本标准。3.1 座板式单人吊具 personal board-type sling equipment个体使用的具有防坠功能沿建筑物立面自上而下移动的无动力载人用具。注: 由挂点装置、 悬吊下降系统和坠落保护系统组成。3.2 挂点装置 anchor device 固定工作绳和柔性导轨的装置。注: 有屋面固定架、 固定( 屋面、 地面) 栓固点、 锚固点、 配重物、 配重水袋等形式。3.3 悬吊下降系统 suspend decline system可经过手控下降器沿工作绳将座板下移或固定在任意高度进行作业的工作系统。注: 由工作绳、 下降器、 连接器、 座板装置组成。3.3.1 工作绳 suspend rope下载后可任意编辑固定在挂点装置上, 沿作业面敷设、 下降器安装其上, 工作时承担人体及携带物重量的长绳。3.3.2 下降器 descender 安装在工作绳上、 以工作载重量为动力、 经过手控下降的装置。注: 有棒式、 多板式、 八字环式等多种形式。见附录 A。3.3.3 连接器 connector将系统内零部件连接在一起、 具有常闭活门的环类零件。亦称为”安全钩”。3.3.4 座板装置 board device 承载作业人员的装置。 注: 由吊带、 衬带拦腰带和座板组成。33.3.5 吊带 suspend belt将座板悬吊在下降器上的带。3.3.6 衬带 lining belt为防止磨损衬在吊带与座板底面之间的带, 3.3.7 拦腰带 protecr beli为防止作业人员从坐板滑脱, 在两吊带之间安装的横带, 3.4 坠落保护系统 fall protection system发生坠落时保护作业人员安全的系统。注: 由柔性导轨、 自锁器、 安全短绳、 安全带...
