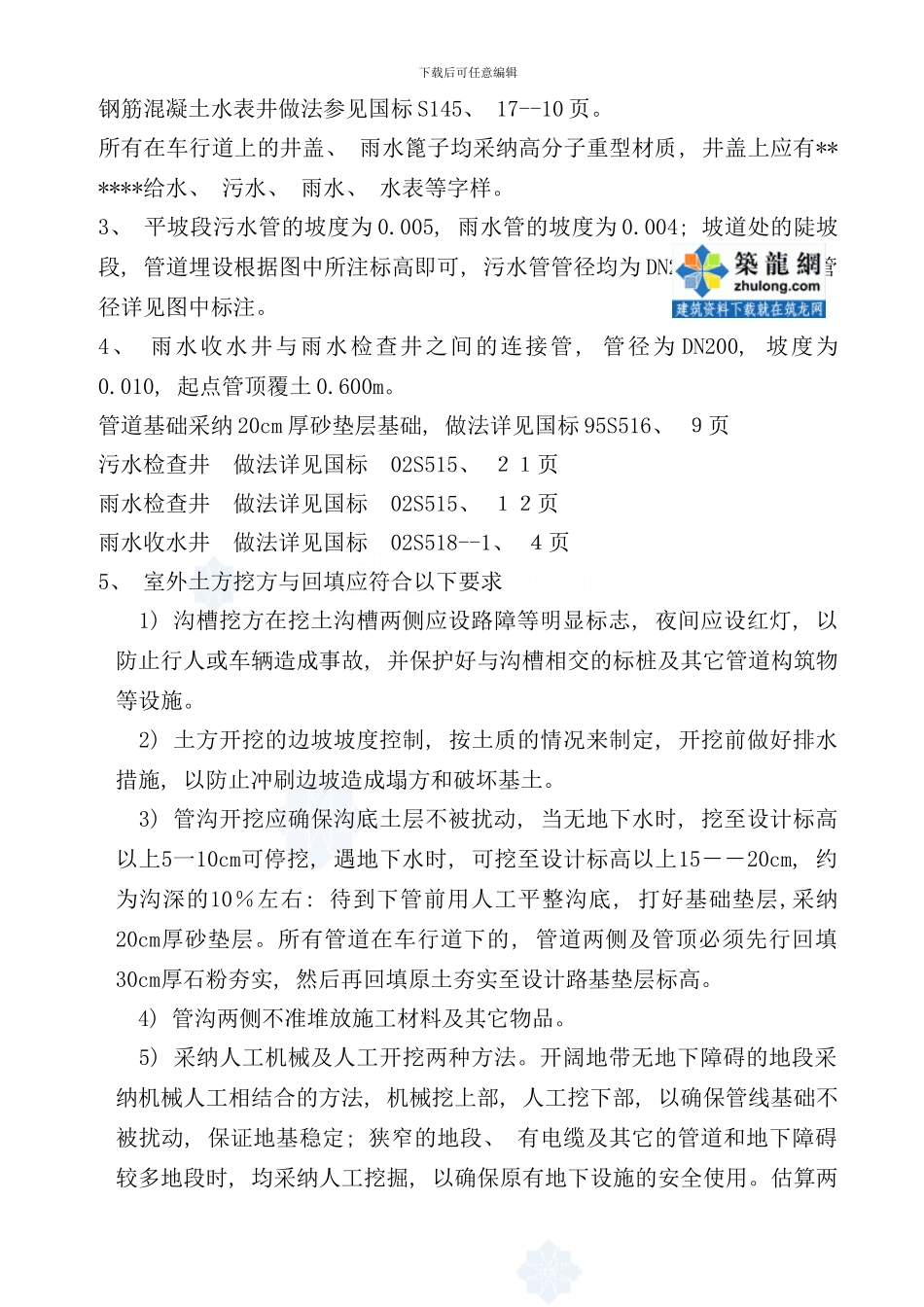

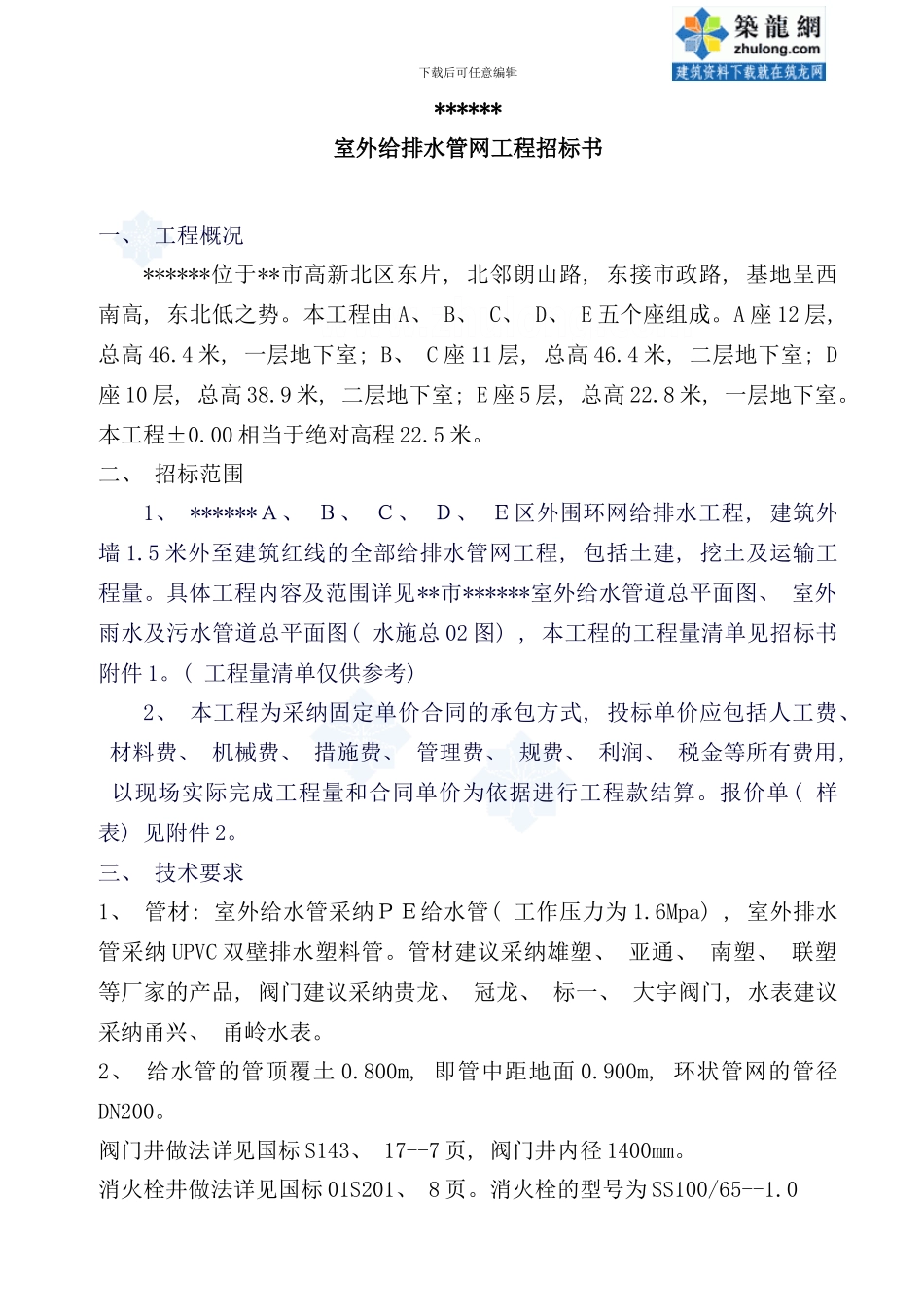

下载后可任意编辑******室外给排水管网工程招标书一、 工程概况******位于**市高新北区东片, 北邻朗山路, 东接市政路, 基地呈西南高, 东北低之势。本工程由 A、 B、 C、 D、 E 五个座组成。A 座 12 层, 总高 46.4 米, 一层地下室; B、 C 座 11 层, 总高 46.4 米, 二层地下室; D座 10 层, 总高 38.9 米, 二层地下室; E 座 5 层, 总高 22.8 米, 一层地下室。本工程±0.00 相当于绝对高程 22.5 米。二、 招标范围1、 ******Ａ、 Ｂ、 Ｃ、 Ｄ、 Ｅ区外围环网给排水工程, 建筑外墙 1.5 米外至建筑红线的全部给排水管网工程, 包括土建, 挖土及运输工程量。具体工程内容及范围详见**市******室外给水管道总平面图、 室外雨水及污水管道总平面图( 水施总 02 图) , 本工程的工程量清单见招标书附件 1。( 工程量清单仅供参考) 2、 本工程为采纳固定单价合同的承包方式, 投标单价应包括人工费、 材料费、 机械费、 措施费、 管理费、 规费、 利润、 税金等所有费用, 以现场实际完成工程量和合同单价为依据进行工程款结算。报价单( 样表) 见附件 2。三、 技术要求1、 管材: 室外给水管采纳ＰＥ给水管( 工作压力为 1.6Mpa) , 室外排水管采纳 UPVC 双壁排水塑料管。管材建议采纳雄塑、 亚通、 南塑、 联塑等厂家的产品, 阀门建议采纳贵龙、 冠龙、 标一、 大宇阀门, 水表建议采纳甬兴、 甬岭水表。2、 给水管的管顶覆土 0.800m, 即管中距地面 0.900m, 环状管网的管径DN200。阀门井做法详见国标 S143、 17--7 页, 阀门井内径 1400mm。消火栓井做法详见国标 01S201、 8 页。消火栓的型号为 SS100/65--1.0下载后可任意编辑钢筋混凝土水表井做法参见国标 S145、 17--10 页。所有在车行道上的井盖、 雨水篦子均采纳高分子重型材质, 井盖上应有******给水、 污水、 雨水、 水表等字样。3、 平坡段污水管的坡度为 0.005, 雨水管的坡度为 0.004; 坡道处的陡坡段, 管道埋设根据图中所注标高即可, 污水管管径均为 DN200, 雨水管的管径详见图中标注。4、 雨水收水井与雨水检查井之间的连接管, 管径为 DN200, 坡度为0.010, 起点管顶覆土 0.600m。管道基础采纳 20cm 厚砂垫层基础, 做法详见国标 95S516、 ９页污水检查井 做法详见国标 02S515、 ２１页雨水检查井 做法详见国标 02S515、 １２页雨水收水井 做法详见国标 ...
