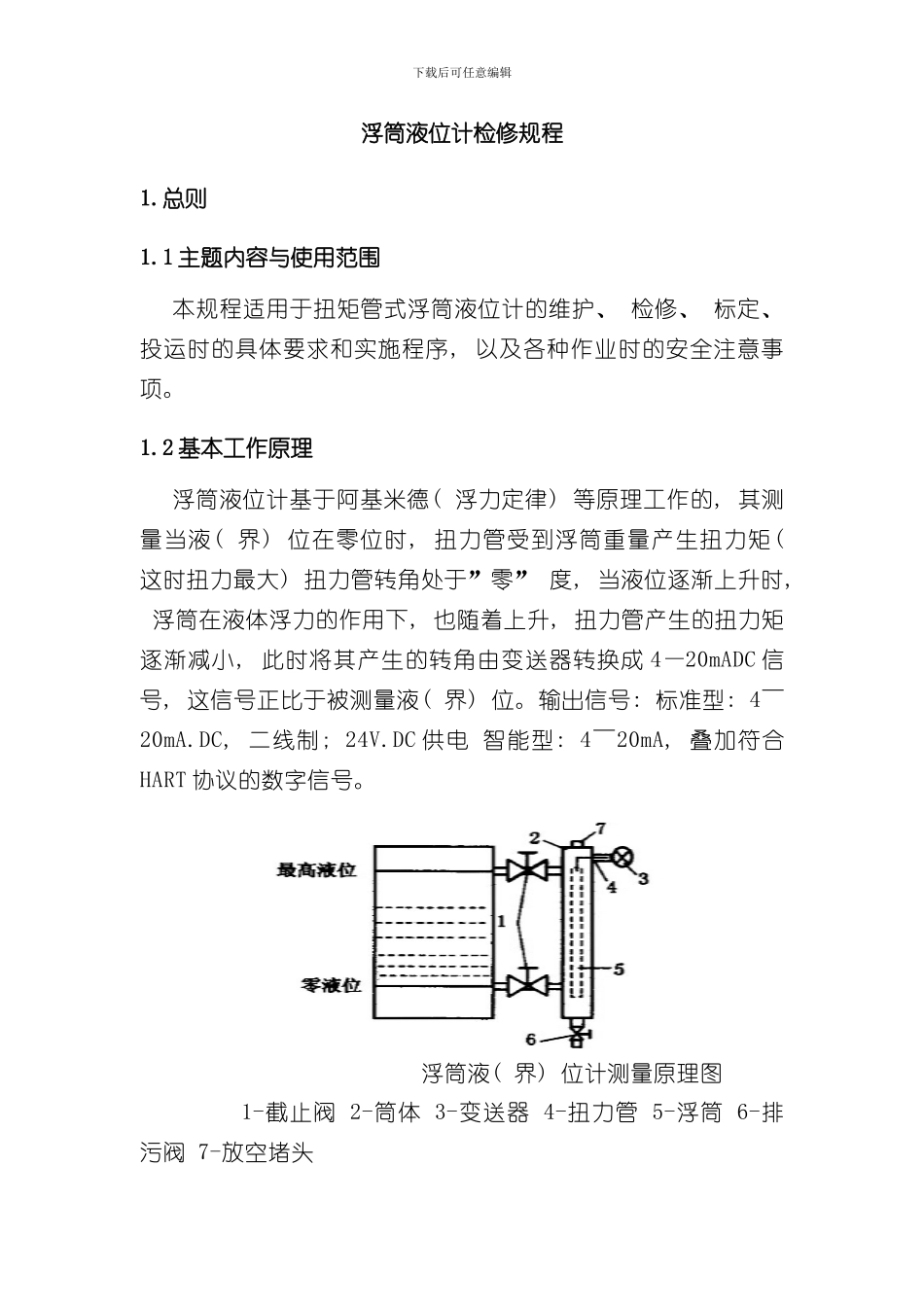

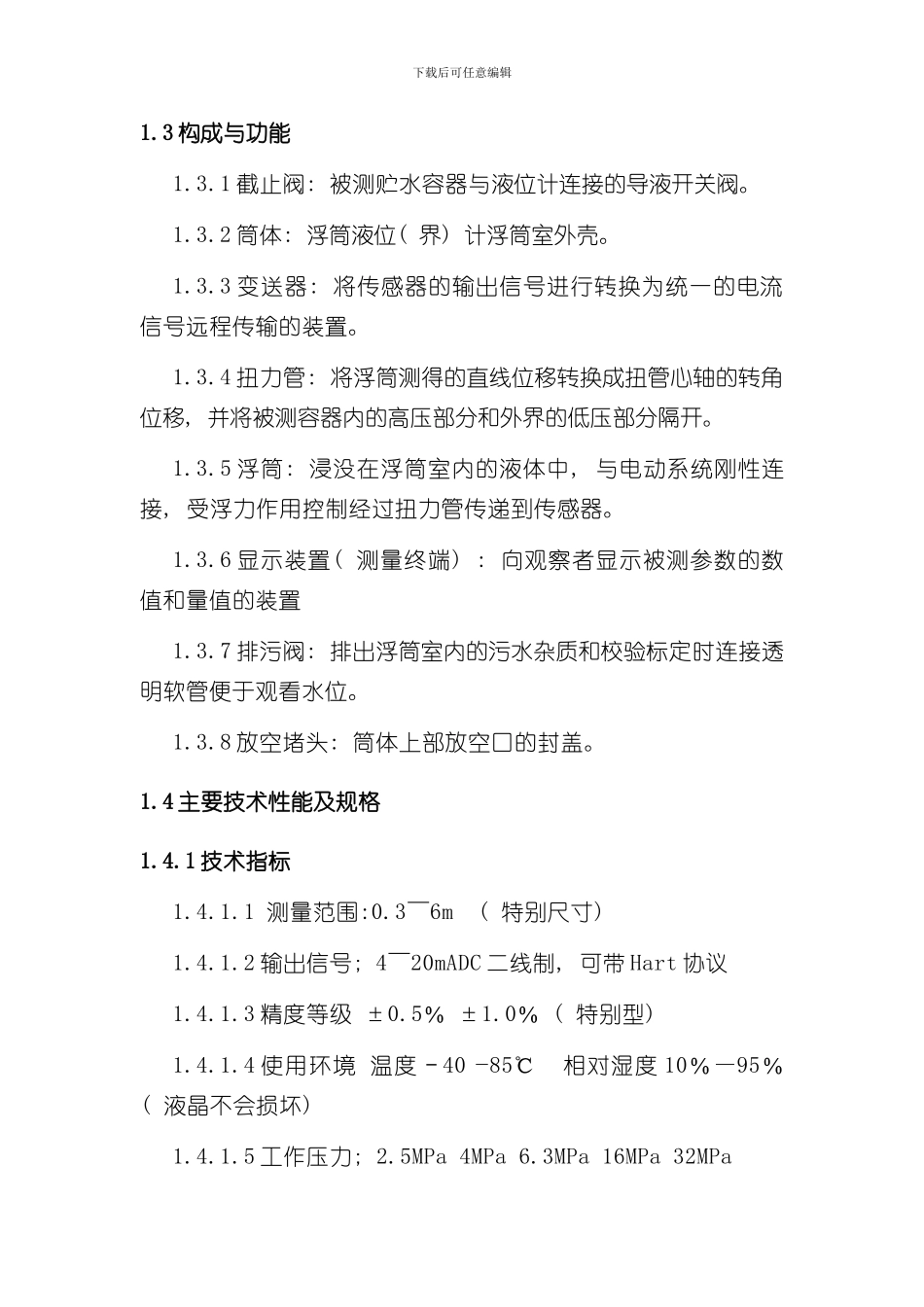

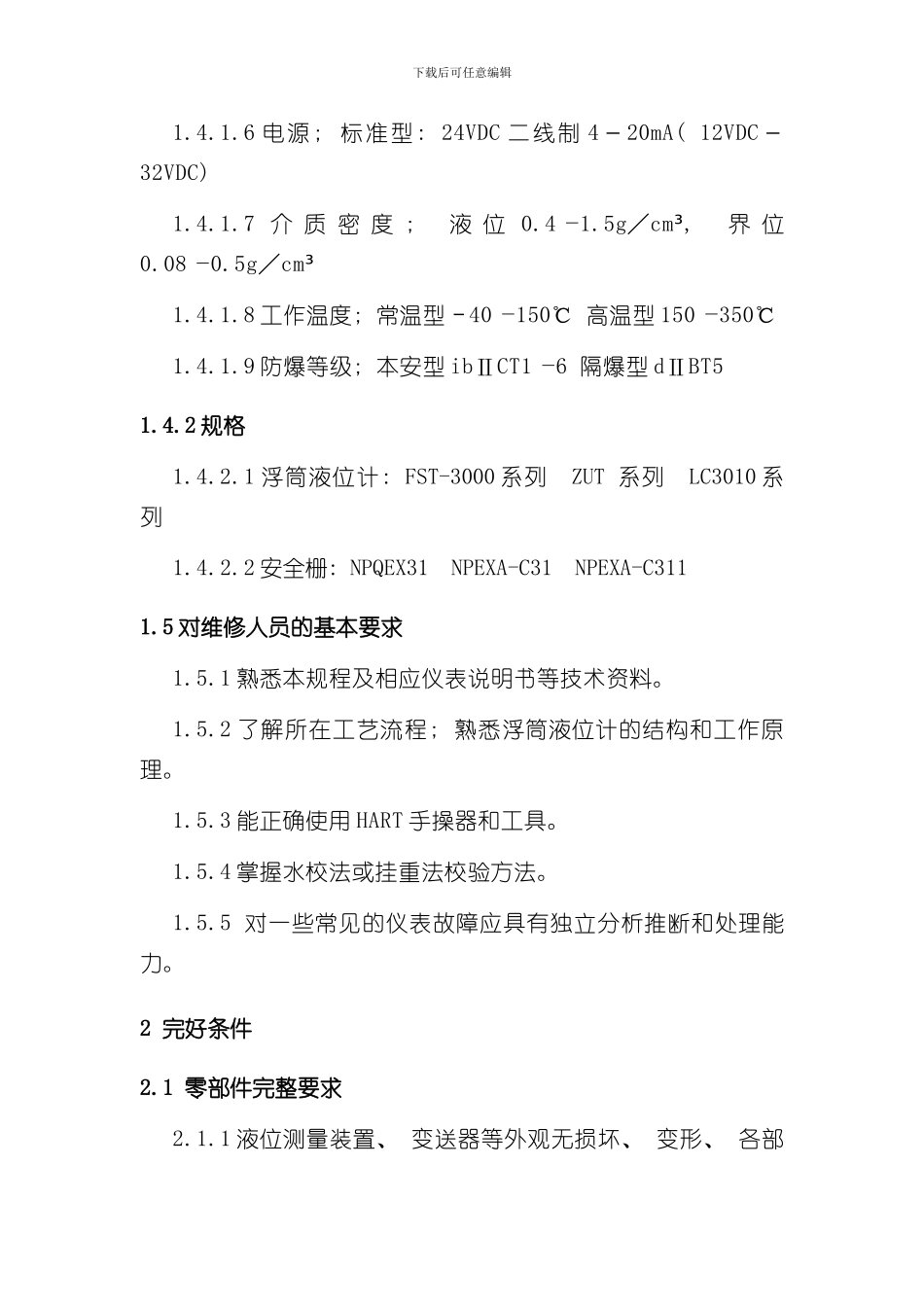

下载后可任意编辑浮筒液位计检修规程1.总则1.1 主题内容与使用范围本规程适用于扭矩管式浮筒液位计的维护、 检修、 标定、 投运时的具体要求和实施程序, 以及各种作业时的安全注意事项。1.2 基本工作原理浮筒液位计基于阿基米德( 浮力定律) 等原理工作的, 其测量当液( 界) 位在零位时, 扭力管受到浮筒重量产生扭力矩( 这时扭力最大) 扭力管转角处于”零” 度, 当液位逐渐上升时, 浮筒在液体浮力的作用下, 也随着上升, 扭力管产生的扭力矩逐渐减小, 此时将其产生的转角由变送器转换成 4—20mADC 信号, 这信号正比于被测量液( 界) 位。输出信号: 标准型: 4～20mA.DC, 二线制; 24V.DC 供电 智能型: 4～20mA, 叠加符合HART 协议的数字信号。浮筒液( 界) 位计测量原理图1-截止阀 2-筒体 3-变送器 4-扭力管 5-浮筒 6-排污阀 7-放空堵头下载后可任意编辑1.3 构成与功能1.3.1 截止阀: 被测贮水容器与液位计连接的导液开关阀。1.3.2 筒体: 浮筒液位( 界) 计浮筒室外壳。1.3.3 变送器: 将传感器的输出信号进行转换为统一的电流信号远程传输的装置。1.3.4 扭力管: 将浮筒测得的直线位移转换成扭管心轴的转角位移, 并将被测容器内的高压部分和外界的低压部分隔开。1.3.5 浮筒: 浸没在浮筒室内的液体中, 与电动系统刚性连接, 受浮力作用控制经过扭力管传递到传感器。1.3.6 显示装置( 测量终端) : 向观察者显示被测参数的数值和量值的装置1.3.7 排污阀: 排出浮筒室内的污水杂质和校验标定时连接透明软管便于观看水位。1.3.8 放空堵头: 筒体上部放空口的封盖。1.4 主要技术性能及规格1.4.1 技术指标1.4.1.1 测量范围:0.3～6m ( 特别尺寸) 1.4.1.2 输出信号; 4～20mADC 二线制, 可带 Hart 协议1.4.1.3 精度等级 ±0.5％ ±1.0％ ( 特别型) 1.4.1.4 使用环境 温度﹣40―85℃ 相对湿度 10％—95％ ( 液晶不会损坏) 1.4.1.5 工作压力; 2.5MPa 4MPa 6.3MPa 16MPa 32MPa下载后可任意编辑1.4.1.6 电源; 标准型: 24VDC 二线制 4－20mA( 12VDC－32VDC) 1.4.1.7 介 质 密 度 ; 液 位 0.4―1.5g∕cm , ³界 位0.08―0.5g∕cm³1.4.1.8 工作温度; 常温型﹣40―150℃ 高温型 150―350℃1.4.1.9 防爆等级; 本安型 ibⅡCT1―6 隔爆型 dⅡBT51.4.2 规格1.4.2.1 浮筒液位计: FST-3000 系列 ZUT 系列 LC3010 系列1.4.2.2 安全栅: NPQEX31 ...
