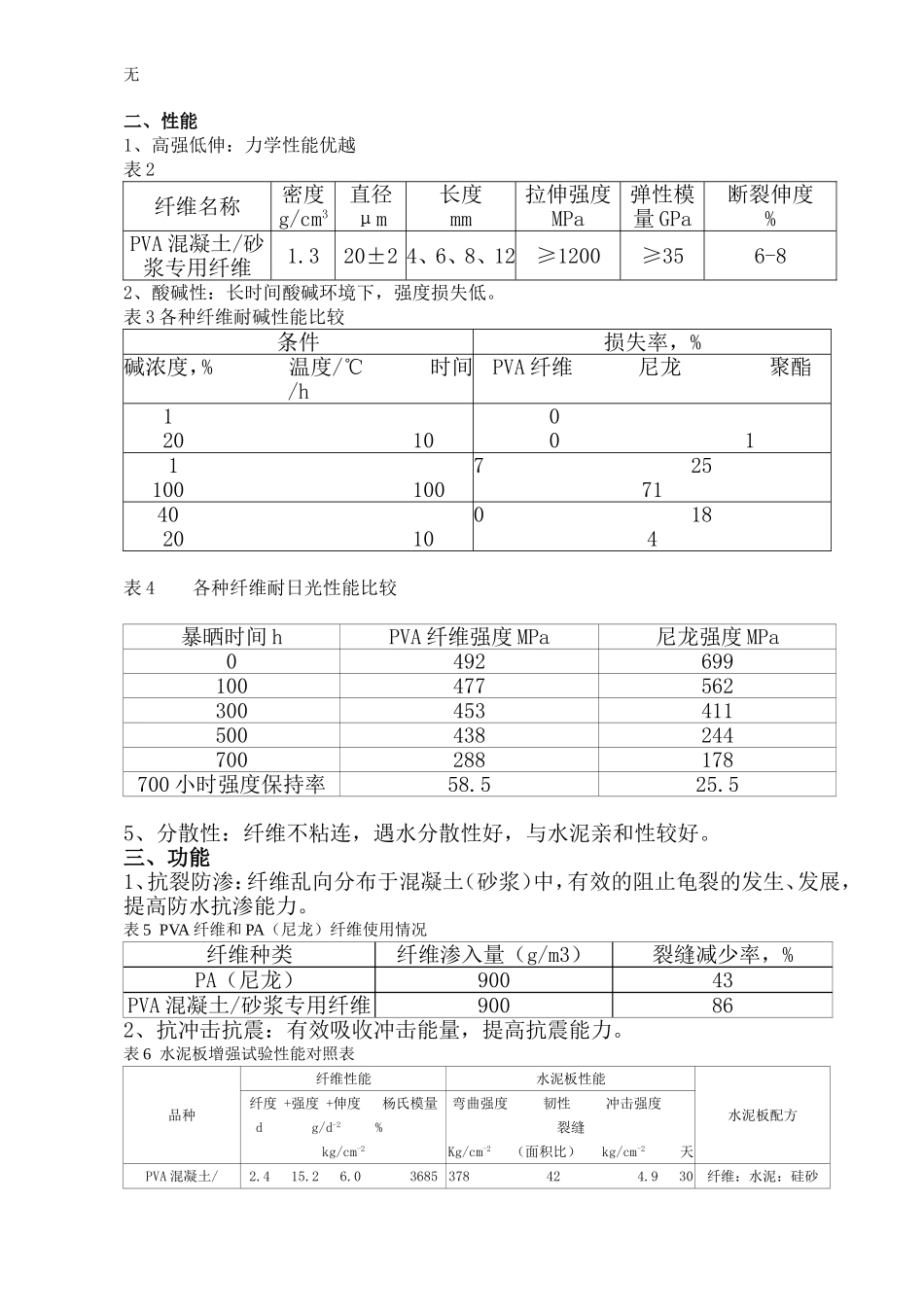

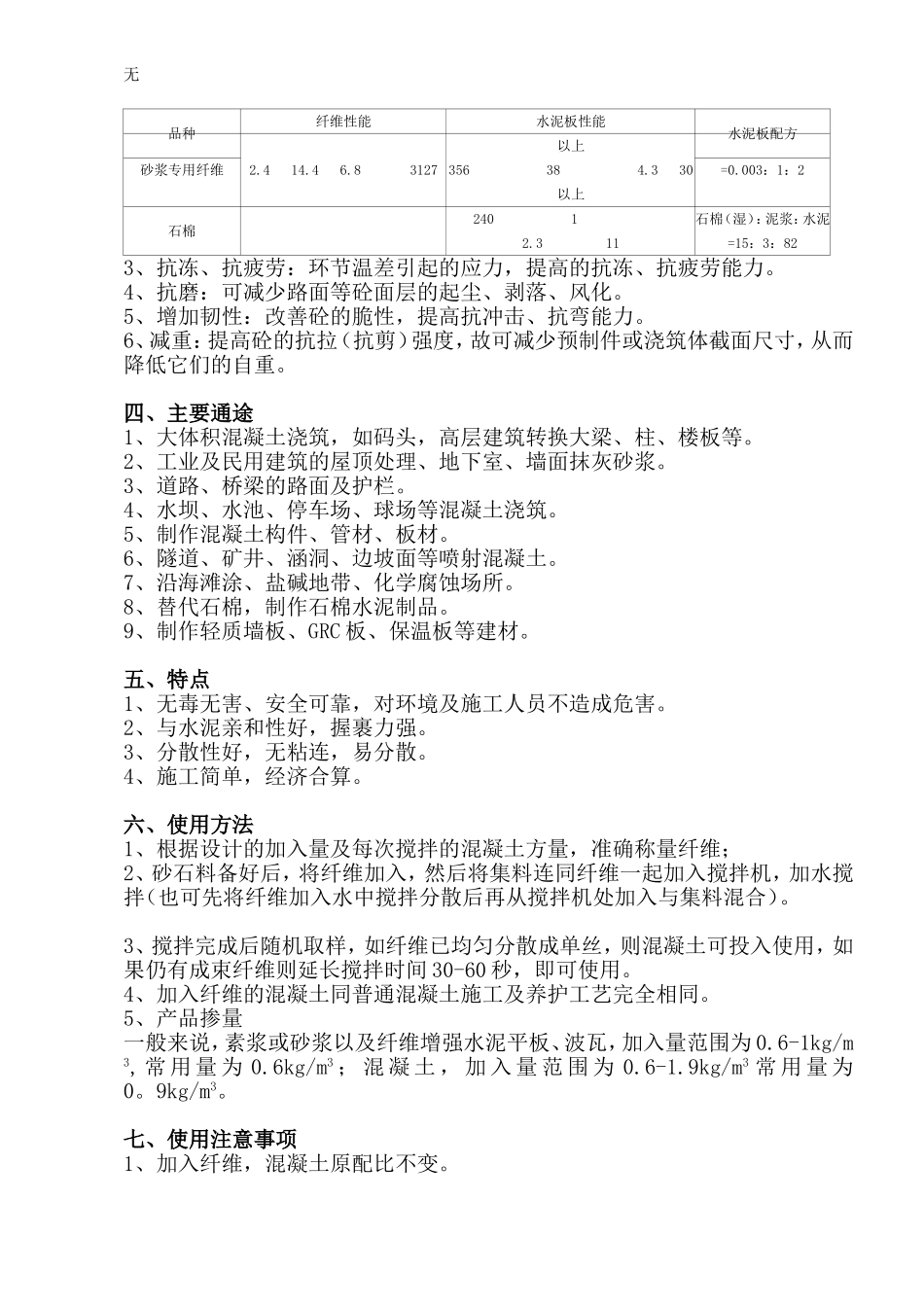

无兰州宏颖新材料开发公司聚乙烯醇纤维说明书混凝土（或砂浆）专用PVA纤维是我公司近期研发成功的一种理想的环保型水泥增强材料，因其独特的分子结构，与水泥具有良好的亲和性能，耐碱和耐气候性能良好。在水泥混凝土(或砂浆)中加入PVA纤维，能有效控制砼(或砂浆)因塑性收缩及温度变化等因素引起的裂纹，防止及抑制裂缝的形成及发展，提高砼的抗弯强度、抗冲击强度及抗裂强度，有效改善砼的抗渗、抗冲击及抗震能力。可广泛用于工业与民用建筑的墙体、屋面、地坪及道路、桥梁、隧道、边坡加固。目前，在水泥混凝土工程界，较常使用的防裂增强纤维材料有钢纤维、玻璃纤维、聚丙烯纤维、石棉等，综合比较，由于PVA纤维的独特性能，在工程、建筑应用领域有着广泛的发展前景。一、品质指标表1纤维直径2.0dtex±0.2（15µm+3）抗拉强度≥11cN/dtex（1200MPa）杨氏模量≥290cN/dtex（35GPa）断裂伸度6-8%耐热水性≥98℃干热软化点≥216℃长度6（还可根据用户要求生产）无二、性能1、高强低伸：力学性能优越表2纤维名称密度g/cm3直径μm长度mm拉伸强度MPa弹性模量GPa断裂伸度%PVA混凝土/砂浆专用纤维1.320±24、6、8、12≥1200≥356-82、酸碱性：长时间酸碱环境下，强度损失低。表3各种纤维耐碱性能比较条件损失率，%碱浓度，%温度/℃时间/hPVA纤维尼龙聚酯120100011100100725714020100184表4各种纤维耐日光性能比较暴晒时间hPVA纤维强度MPa尼龙强度MPa0492699100477562300453411500438244700288178700小时强度保持率58.525.55、分散性：纤维不粘连，遇水分散性好，与水泥亲和性较好。三、功能1、抗裂防渗：纤维乱向分布于混凝土（砂浆）中，有效的阻止龟裂的发生、发展，提高防水抗渗能力。表5PVA纤维和PA（尼龙）纤维使用情况纤维种类纤维渗入量（g/m3）裂缝减少率，%PA（尼龙）90043PVA混凝土/砂浆专用纤维900862、抗冲击抗震：有效吸收冲击能量，提高抗震能力。表6水泥板增强试验性能对照表品种纤维性能水泥板性能水泥板配方纤度+强度+伸度杨氏模量dg/d-2%kg/cm-2弯曲强度韧性冲击强度裂缝Kg/cm-2（面积比）kg/cm-2天PVA混凝土/2.415.26.03685378424.930纤维：水泥：硅砂无品种纤维性能水泥板性能水泥板配方砂浆专用纤维2.414.46.83127以上356384.330以上=0.003：1：2石棉24012.311石棉（湿）：泥浆：水泥=15：3：823、抗冻、抗疲劳：环节温差引起的应力，提高的抗冻、抗疲劳能力。4、抗磨：可减少路面等砼面层的起尘、剥落、风化。5、增加韧性：改善砼的脆性，提高抗冲击、抗弯能力。6、减重：提高砼的抗拉（抗剪）强度，故可减少预制件或浇筑体截面尺寸，从而降低它们的自重。四、主要通途1、大体积混凝土浇筑，如码头，高层建筑转换大梁、柱、楼板等。2、工业及民用建筑的屋顶处理、地下室、墙面抹灰砂浆。3、道路、桥梁的路面及护栏。4、水坝、水池、停车场、球场等混凝土浇筑。5、制作混凝土构件、管材、板材。6、隧道、矿井、涵洞、边坡面等喷射混凝土。7、沿海滩涂、盐碱地带、化学腐蚀场所。8、替代石棉，制作石棉水泥制品。9、制作轻质墙板、GRC板、保温板等建材。五、特点1、无毒无害、安全可靠，对环境及施工人员不造成危害。2、与水泥亲和性好，握裹力强。3、分散性好，无粘连，易分散。4、施工简单，经济合算。六、使用方法1、根据设计的加入量及每次搅拌的混凝土方量，准确称量纤维；2、砂石料备好后，将纤维加入，然后将集料连同纤维一起加入搅拌机，加水搅拌（也可先将纤维加入水中搅拌分散后再从搅拌机处加入与集料混合）。3、搅拌完成后随机取样，如纤维已均匀分散成单丝，则混凝土可投入使用，如果仍有成束纤维则延长搅拌时间30-60秒，即可使用。4、加入纤维的混凝土同普通混凝土施工及养护工艺完全相同。5、产品掺量一般来说，素浆或砂浆以及纤维增强水泥平板、波瓦，加入量范围为0.6-1kg/m3,常用量为0.6kg/m3；混凝土，加入量范围为0.6-1.9kg/m3常用量为0。9kg/m3。七、使用注意事项1、加入纤维，混凝土原配比不变。无2、加入纤维，仍应严格按照国家有关规程施工及养护。3、皮肤过敏者，应尽量避免皮肤直接接触。皮肤如发生轻微不适，请用水冲洗。4、本品无毒，比重1.3，熔点216℃以上，因此使用时安全性高。八、包装常备规格为135公斤/包，聚丙烯复膜编织袋压缩包装，或根据客户要求包装。
