电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

镍红土矿二段硫酸化焙烧水浸工艺研究样本

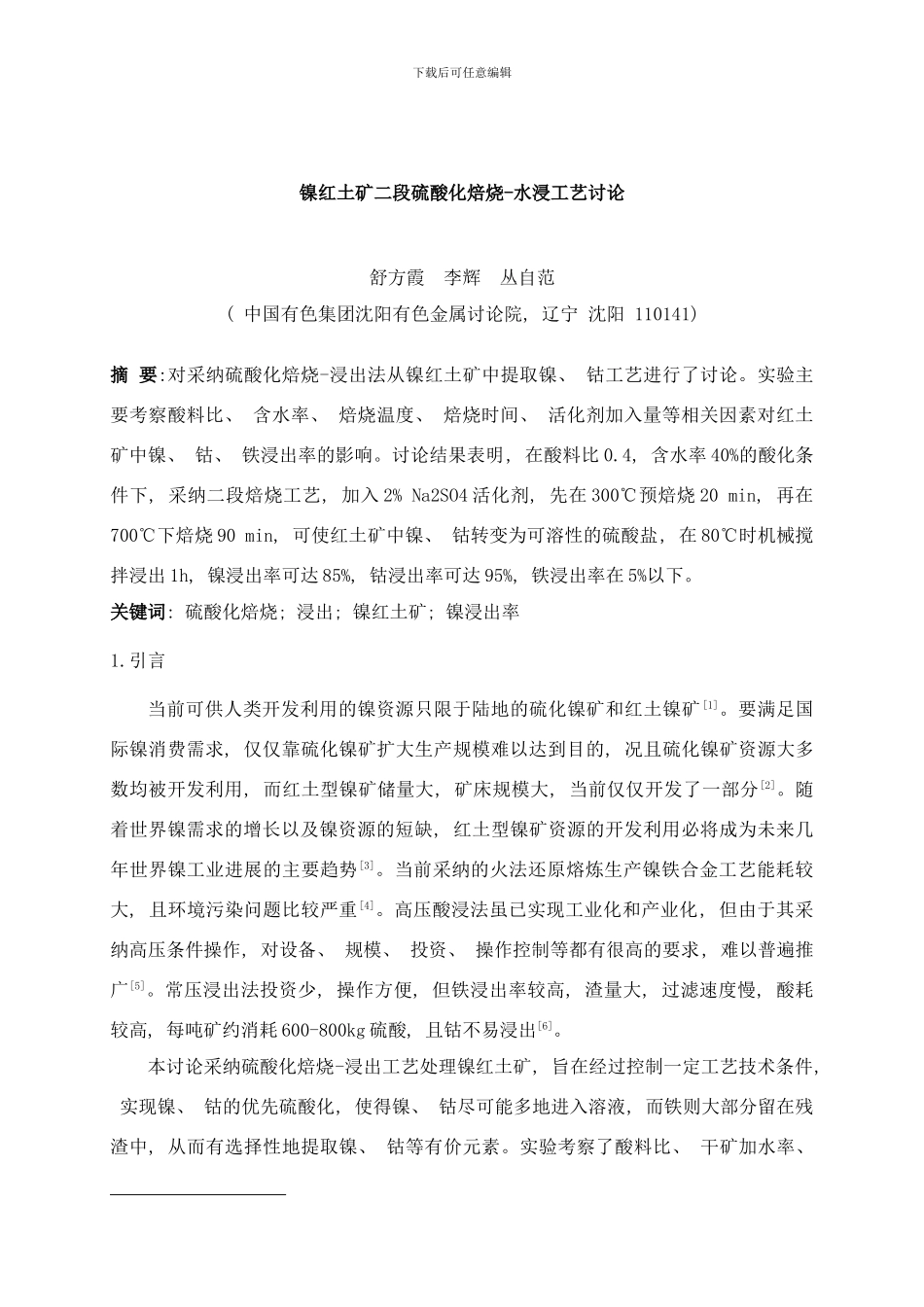

镍红土矿二段硫酸化焙烧水浸工艺研究样本_第1页
1/10
镍红土矿二段硫酸化焙烧水浸工艺研究样本_第2页
2/10

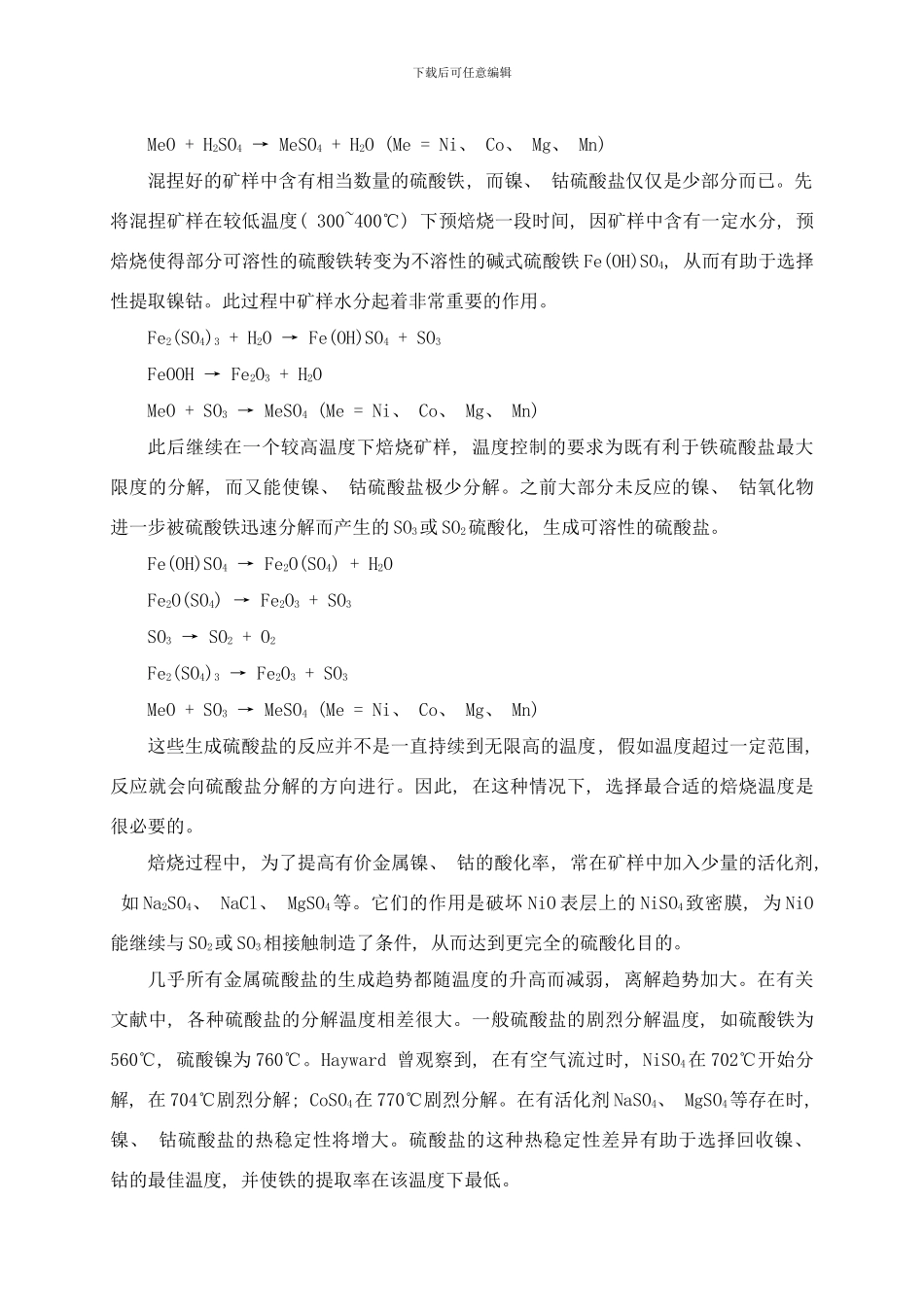

镍红土矿二段硫酸化焙烧水浸工艺研究样本_第3页
3/10
下载后可任意编辑镍红土矿二段硫酸化焙烧-水浸工艺讨论舒方霞 李辉 丛自范( 中国有色集团沈阳有色金属讨论院, 辽宁 沈阳 110141) 摘 要:对采纳硫酸化焙烧-浸出法从镍红土矿中提取镍、 钴工艺进行了讨论。实验主要考察酸料比、 含水率、 焙烧温度、 焙烧时间、 活化剂加入量等相关因素对红土矿中镍、 钴、 铁浸出率的影响。讨论结果表明, 在酸料比 0.4, 含水率 40%的酸化条件下, 采纳二段焙烧工艺, 加入 2% Na2SO4 活化剂, 先在 300℃预焙烧 20 min, 再在700℃下焙烧 90 min, 可使红土矿中镍、 钴转变为可溶性的硫酸盐, 在 80℃时机械搅拌浸出 1h, 镍浸出率可达 85%, 钴浸出率可达 95%, 铁浸出率在 5%以下。关键词: 硫酸化焙烧; 浸出; 镍红土矿; 镍浸出率1.引言当前可供人类开发利用的镍资源只限于陆地的硫化镍矿和红土镍矿 [1]。要满足国际镍消费需求, 仅仅靠硫化镍矿扩大生产规模难以达到目的, 况且硫化镍矿资源大多数均被开发利用, 而红土型镍矿储量大, 矿床规模大, 当前仅仅开发了一部分[2]。随着世界镍需求的增长以及镍资源的短缺, 红土型镍矿资源的开发利用必将成为未来几年世界镍工业进展的主要趋势[3]。当前采纳的火法还原熔炼生产镍铁合金工艺能耗较大, 且环境污染问题比较严重[4]。高压酸浸法虽已实现工业化和产业化, 但由于其采纳高压条件操作, 对设备、 规模、 投资、 操作控制等都有很高的要求, 难以普遍推广[5]。常压浸出法投资少, 操作方便, 但铁浸出率较高, 渣量大, 过滤速度慢, 酸耗较高, 每吨矿约消耗 600-800kg 硫酸, 且钴不易浸出[6]。本讨论采纳硫酸化焙烧-浸出工艺处理镍红土矿, 旨在经过控制一定工艺技术条件, 实现镍、 钴的优先硫酸化, 使得镍、 钴尽可能多地进入溶液, 而铁则大部分留在残渣中, 从而有选择性地提取镍、 钴等有价元素。实验考察了酸料比、 干矿加水率、  下载后可任意编辑焙烧温度、 焙烧时间、 活化剂加入量等相关因素对镍红土矿硫酸化焙烧 -浸出效果的影响, 以确定最佳工艺参数。2.实验2.1 实验原料及试剂本次实验中所用到的镍红土矿来自缅甸达贡山, 其主要化学成分分析如表 1 所示。表 1 镍红土矿化学成分分析成分NiCoFeMnMgCrAlCaSiO2含量/%1.880.02827.530.237.720.1580.710.7518.44实验中用到的试剂包括浓硫酸、 Na2SO4, 均为分析纯试剂, 水为自来水。2.2 实验方法先将红土矿放置在室外自然风干,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

镍红土矿二段硫酸化焙烧水浸工艺研究样本

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
