高清视频会议改造系统技术方案

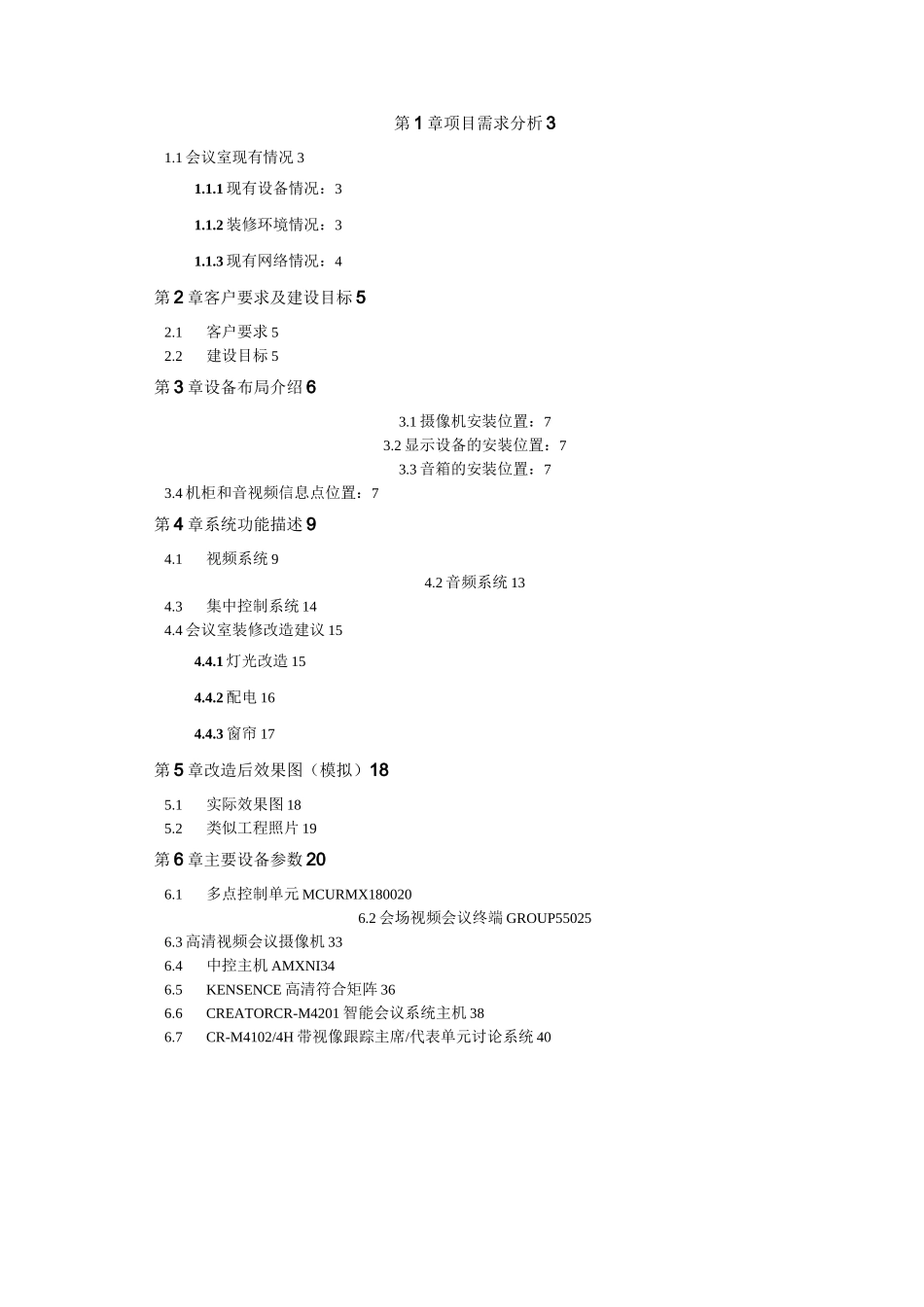

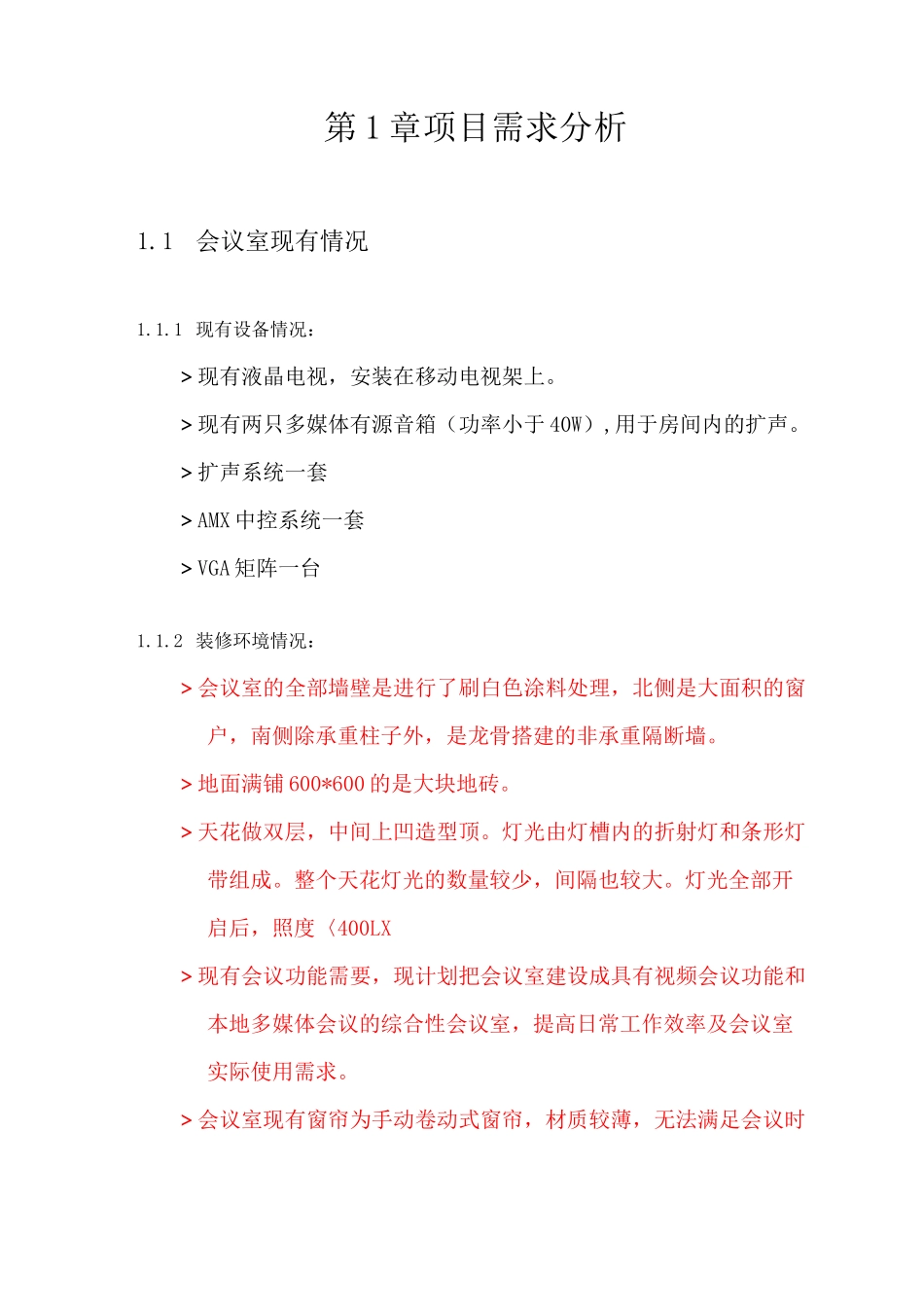

XXXX 视频会议室改造技术方案2014 年 07 月第 1 章项目需求分析 31.1 会议室现有情况 31.1.1 现有设备情况：31.1.2 装修环境情况：31.1.3 现有网络情况：4第 2 章客户要求及建设目标 52.1客户要求 52.2建设目标 5第 3 章设备布局介绍 63.1 摄像机安装位置：73.2 显示设备的安装位置：73.3 音箱的安装位置：73.4 机柜和音视频信息点位置：7第 4 章系统功能描述 94.1视频系统 94.2 音频系统 134.3集中控制系统 144.4 会议室装修改造建议 154.4.1 灯光改造 154.4.2 配电 164.4.3 窗帘 17第 5 章改造后效果图（模拟）185.1实际效果图 185.2类似工程照片 19第 6 章主要设备参数 206.1多点控制单元 MCURMX1800206.2 会场视频会议终端 GROUP550256.3 高清视频会议摄像机 336.4中控主机 AMXNI346.5KENSENCE 高清符合矩阵 366.6CREATORCR-M4201 智能会议系统主机 386.7CR-M4102/4H 带视像跟踪主席/代表单元讨论系统 40第 1 章项目需求分析1.1会议室现有情况1.1.1 现有设备情况：＞现有液晶电视，安装在移动电视架上。＞现有两只多媒体有源音箱（功率小于 40W）,用于房间内的扩声。＞扩声系统一套＞AMX 中控系统一套＞VGA 矩阵一台1.1.2 装修环境情况：＞会议室的全部墙壁是进行了刷白色涂料处理，北侧是大面积的窗户，南侧除承重柱子外，是龙骨搭建的非承重隔断墙。＞地面满铺 600*600 的是大块地砖。＞天花做双层，中间上凹造型顶。灯光由灯槽内的折射灯和条形灯带组成。整个天花灯光的数量较少，间隔也较大。灯光全部开启后，照度〈400LX＞现有会议功能需要，现计划把会议室建设成具有视频会议功能和本地多媒体会议的综合性会议室，提高日常工作效率及会议室实际使用需求。＞会议室现有窗帘为手动卷动式窗帘，材质较薄，无法满足会议时遮光和吸声需求。1.1.3 现有网络情况：A 现有墙面的网络端口与机房相通，可能进彳丁配置，以满足咼清视频会议的需求。＞采用集团内部 VPN 网络实现视频会议，最低带宽要求总部N*1.2Mbps 的出口带宽，各分支实现咼清 1080P 效果需至少1.2Mbps,作为视频会议专用网络环境。第 2 章客户要求及建设目标2.1 客户要求设备方面要求：对本地会场及下属 N 个会场进行高清改造，每个会议室作为一个视频会议会场使用，充分利用现有设备，适当增加必要的显示及音视频设备。＞更换高清矩阵，满足高清视频会议终端效果；＞新增高清视频会议终端、高清多...
