2016基坑支护设计计算书模板讲解

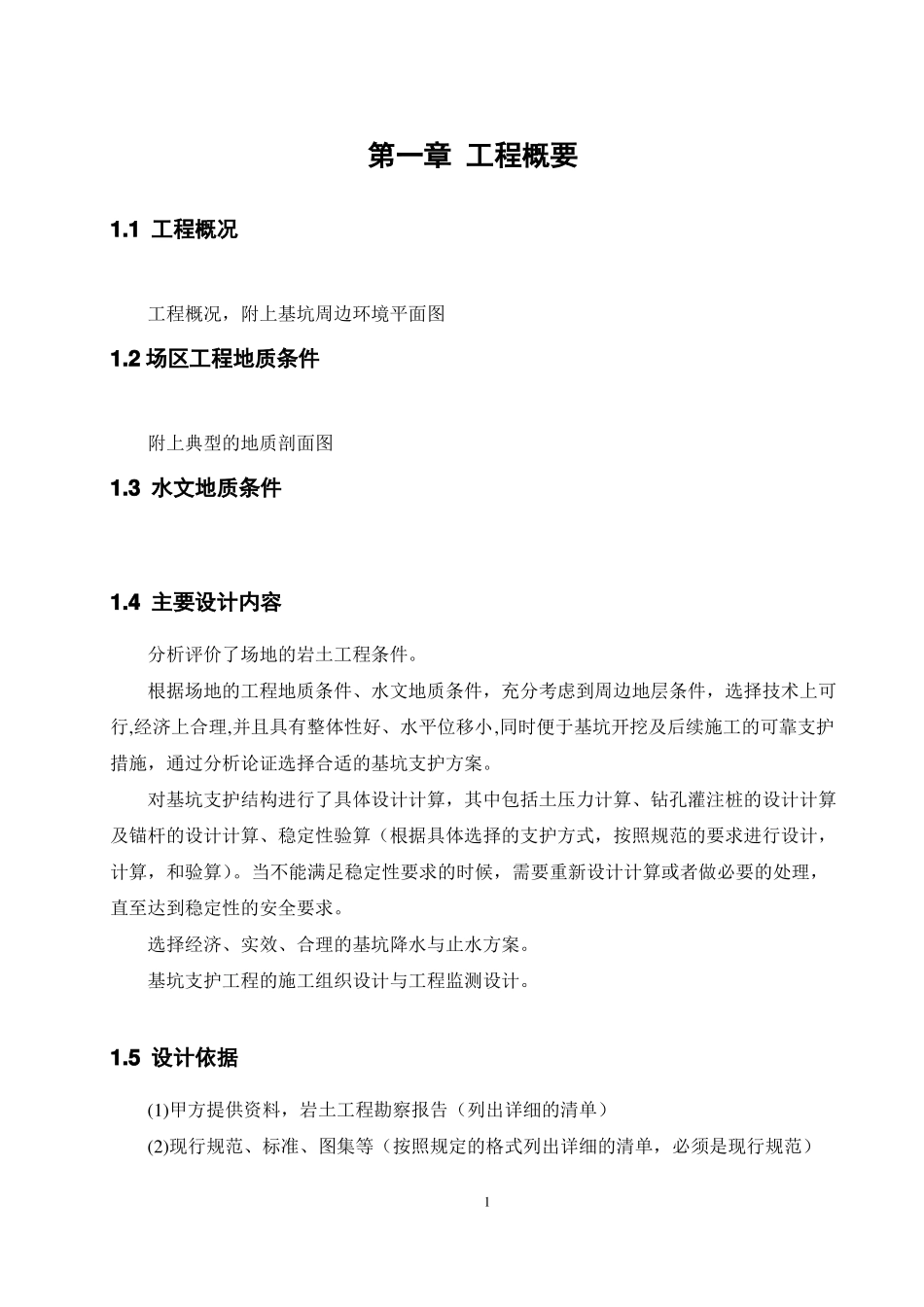

第一章 工程概要1.1 工程概况工程概况，附上基坑周边环境平面图1.2 场区工程地质条件附上典型的地质剖面图1.3 水文地质条件1.4 主要设计内容分析评价了场地的岩土工程条件。根据场地的工程地质条件、水文地质条件，充分考虑到周边地层条件，选择技术上可行,经济上合理,并且具有整体性好、水平位移小,同时便于基坑开挖及后续施工的可靠支护措施，通过分析论证选择合适的基坑支护方案。对基坑支护结构进行了具体设计计算，其中包括土压力计算、钻孔灌注桩的设计计算及锚杆的设计计算、稳定性验算（根据具体选择的支护方式，按照规范的要求进行设计，计算，和验算）。当不能满足稳定性要求的时候，需要重新设计计算或者做必要的处理，直至达到稳定性的安全要求。选择经济、实效、合理的基坑降水与止水方案。基坑支护工程的施工组织设计与工程监测设计。1.5 设计依据(1)甲方提供资料，岩土工程勘察报告（列出详细的清单）(2)现行规范、标准、图集等（按照规定的格式列出详细的清单，必须是现行规范） 1第二章基坑支护方案设计2.1 设计原则（摘自规范）2.1.1 基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计2.1.2 基坑支护结构极限状态可分为下列两类:a. 承载能力极限状态:对应于支护结构达到最大承载能力或土体失稳、过大变形导致支护结构或基坑周边环境破坏；b.正常使用极限状态：对应于支护结构的变形已妨碍地下结构施工或影响基坑周边环境的正常使用功能。2.1.3 基坑支护结构设计应根据表 3 选用相应的侧壁安全等级及重要性系数。表 2.1基坑侧壁安全等级及重要性系数安全等级一级破坏后果0支护结构破坏，土体失稳或过大变形对基坑周边环境及地1.10下结构施工影响很严重二级支护结构破坏，土体失稳或过大变形对基坑周边环境及地1.00下结构施工影响一般三级支护结构破坏，土体失稳或过大变形对基坑周边环境及地0.90下结构施工影响不严重注：有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行决定2.1.4 支护结构设计应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响，对于安全等级为一级和对周边环境变形有限定要求的二级建筑基坑侧壁，应根据周边环境的重要性、对变形的适应能力及土的性质等因素确定支护结构的水平变形限值。2.1.5 当场地内有地下水时，应根据场地及周边区域的工程地质条件、水文地质条件、周边环境情况和支护结构与基础型式等因素，确定地下水控制方法。当场地周围有地表水...
