燃气公司调压柜护栏统一安装标准

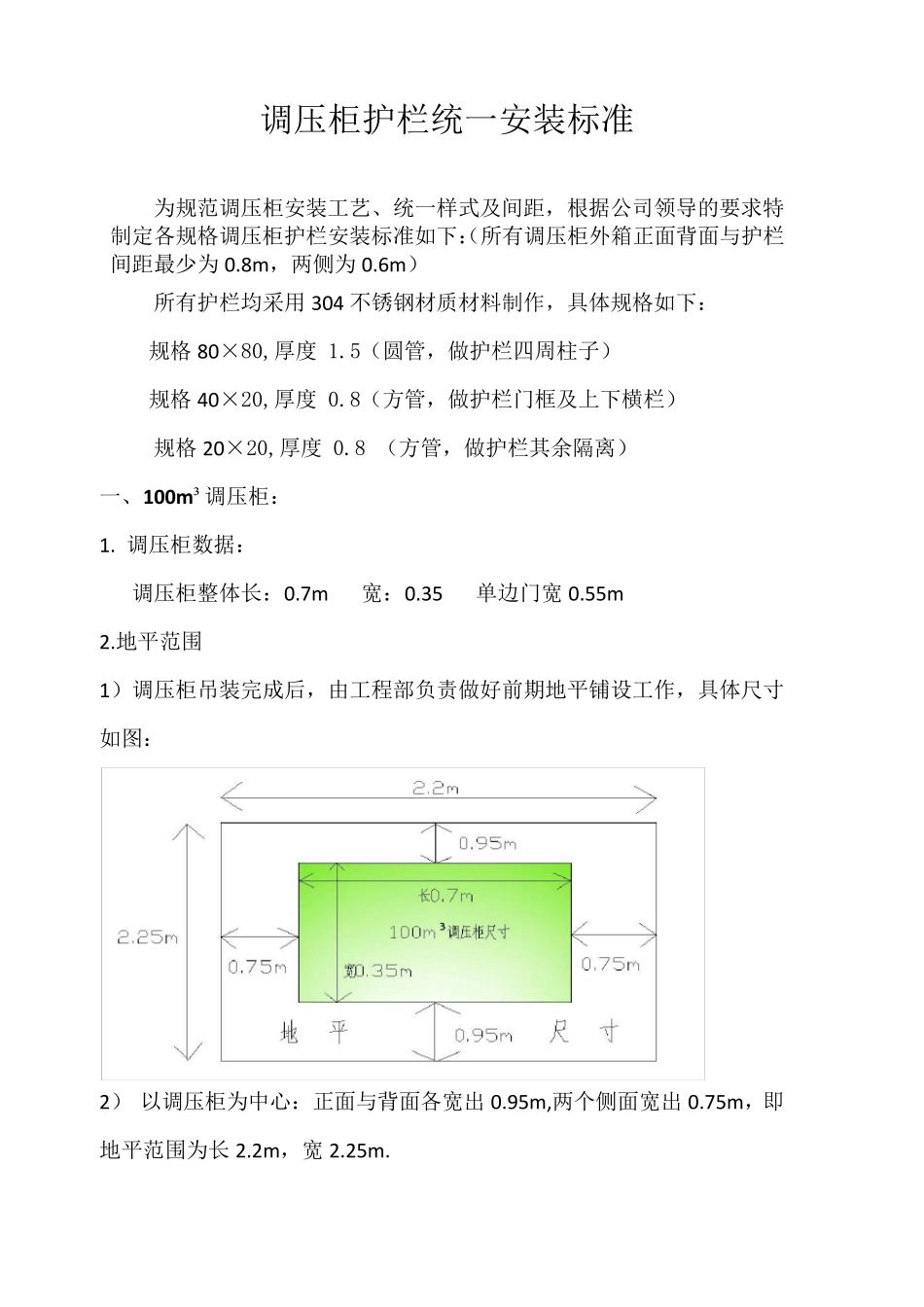

燃气公司调压柜护栏统一安装标准_第1页
1/12
燃气公司调压柜护栏统一安装标准_第2页
2/12
燃气公司调压柜护栏统一安装标准_第3页
3/12
调压柜护栏统一安装标准 为规范调压柜安装工艺、统一样式及间距,根据公司领导的要求特制定各规格调压柜护栏安装标准如下:(所有调压柜外箱正面背面与护栏间距最少为0.8m ,两侧为0.6m ) 所有护栏均采用304 不锈钢材质材料制作,具体规格如下: 规格80×80,厚度 1.5(圆管,做护栏四周柱子) 规格40×20,厚度 0.8(方管,做护栏门框及上下横栏) 规格20×20,厚度 0.8 (方管,做护栏其余隔离) 一、100m ³调压柜: 1. 调压柜数 据: 调压柜整 体长 :0.7m 宽 :0.35 单 边 门宽 0.55m 2.地 平 范围 1)调压柜吊 装完 成 后 ,由 工程 部 负 责 做好 前 期 地 平 铺 设 工作,具体尺 寸如图 : 2) 以 调压柜为中 心 :正面与背面各宽 出 0.95m ,两个 侧面宽 出 0.75m ,即地 平 范围 为长 2.2m ,宽 2.25m . 3.安装标准: 1)护栏整体高度为1.2m ,四周柱子加装饰球,护栏上方加不锈钢尖 2)底部横管距离地面15cm , 不锈钢尖长度为15cm ,护栏中间不锈钢方管间距为10cm 。 3)护栏门为双开门,每扇40cm , 门锁采用何种方式正在对比研究中。(100m ³调压柜只有正面有门,因此护栏只需做正面一扇双开门即可) 4)调压柜护栏单边长度为: 调压柜单边长0.7m +两侧间距1.2m+安装距离0.3m 共计2.2m 调压柜护栏单边宽度为: 调压柜单边宽0.35m +两侧间距1.6m+安装距离0.3m 共计2.25m 总周长共计:2.2m×2+2.25m×2=8.9m 4.示意图: 二、200m ³调 压 柜 : 1. 调 压 柜 数 据 : 调 压 柜 整 体 长 : 1.35m 宽 : 0.85m 单 边 门 宽 0.55m 2.地 平 范 围 1) 调 压 柜 吊 装 完 成 后 , 由 工 程 部 负 责 做 好 前 期 地 平 铺 设 工 作 , 具 体 尺 寸如 图 : 2) 以 调 压 柜 为 中 心 : 正 面 与 背 面 各 宽 出 0.95m ,两 个 侧 面 宽 出 0.75m , 即地 平 范 围 为 长 2.85m , 宽 2.75m . 3.安 装 标 准 : 1) 护 栏 整 体 高 度 为 1.2m , 四 周 柱 子 加 装 饰 球 , 护 栏 上 方 加 不 锈 钢 尖 2) 底 部 横 管 距 离 地 面15cm , 不 锈 钢 尖 长 度 为15cm , 护 栏 中 间 不 锈 钢 方管 间 距 为 10cm 。 3) 护 栏 门 为 双 开 门 , 每 扇40cm...
