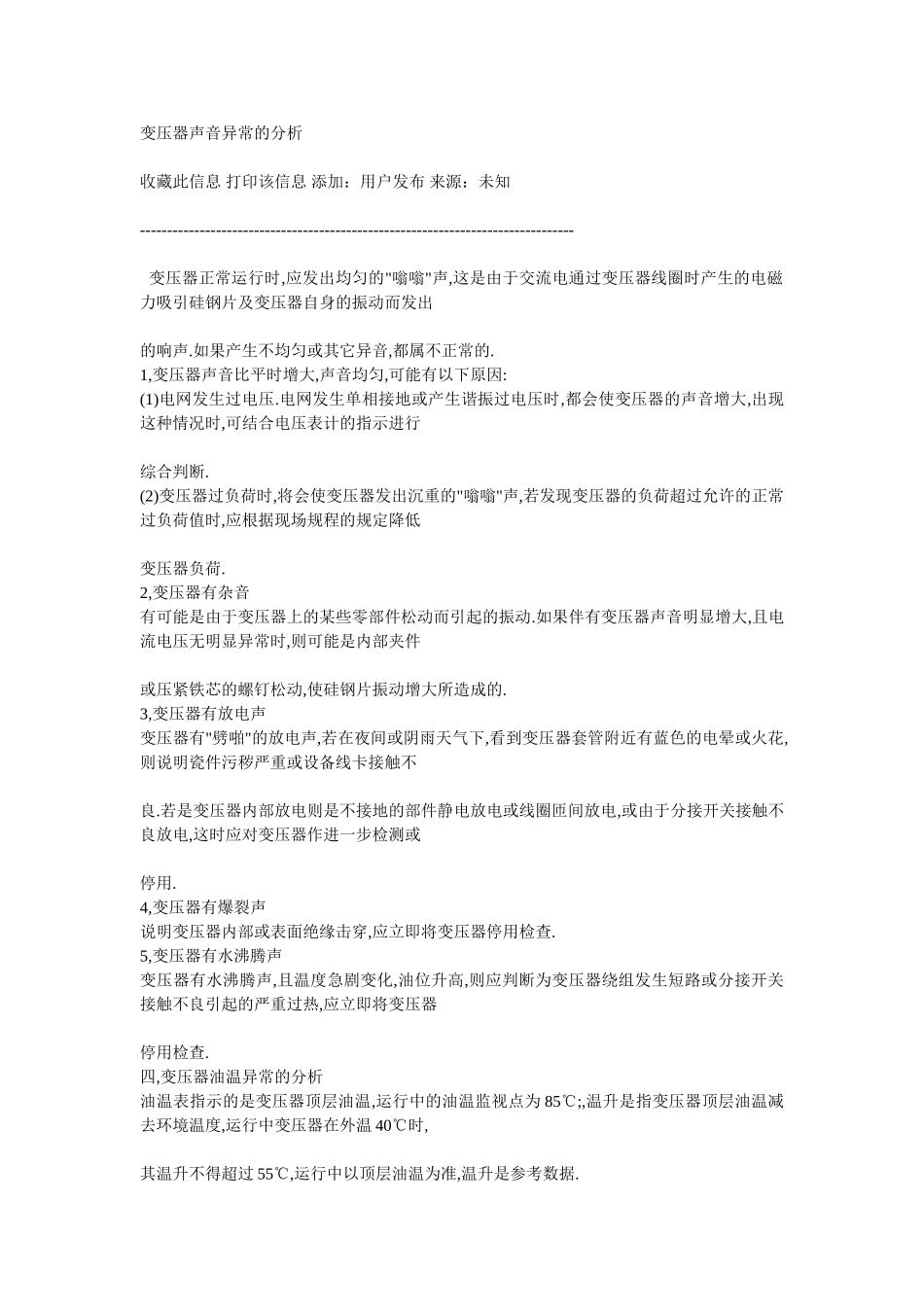

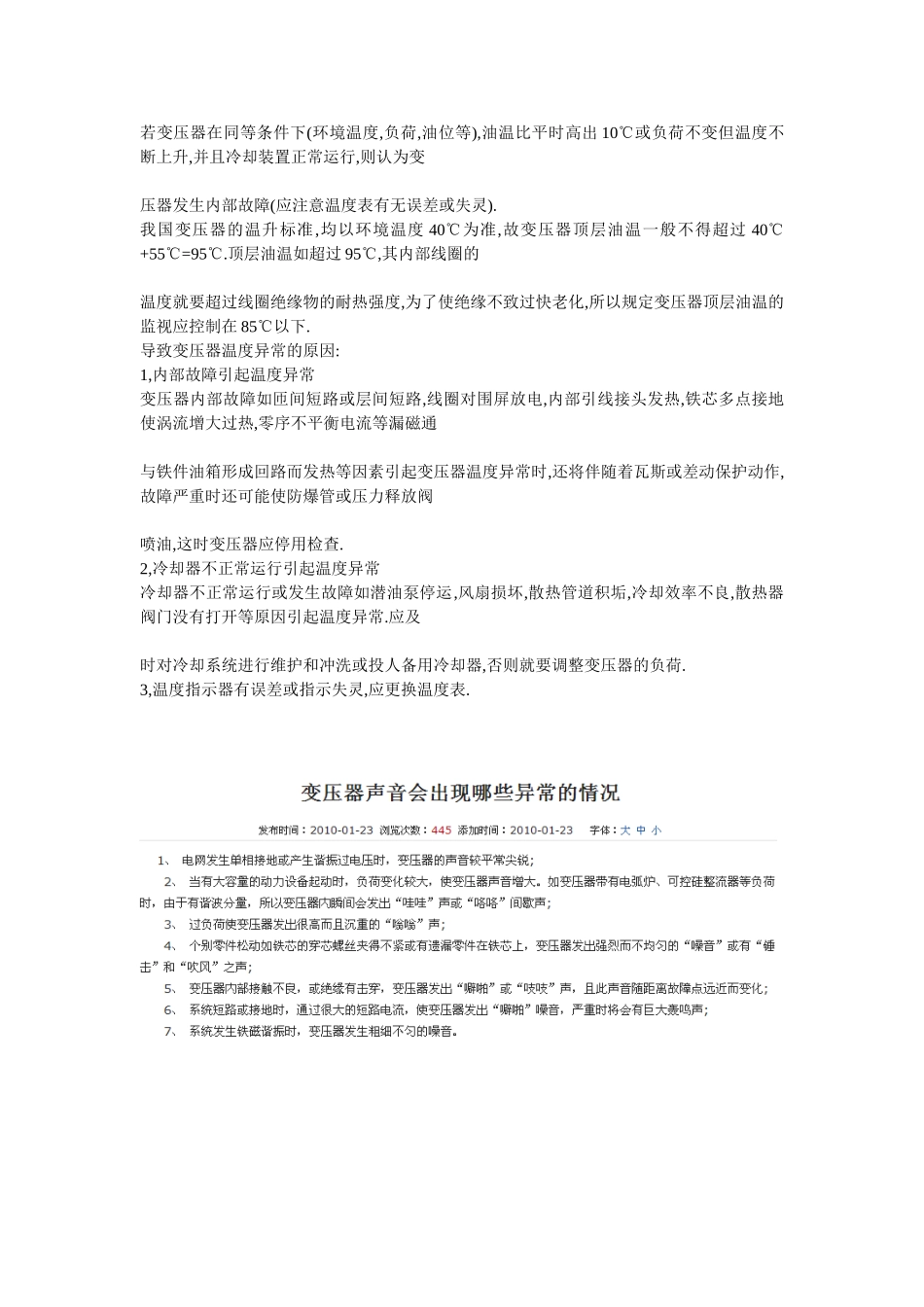

变压器声音异常的分析收藏此信息打印该信息添加：用户发布来源：未知--------------------------------------------------------------------------------变压器正常运行时,应发出均匀的"嗡嗡"声,这是由于交流电通过变压器线圈时产生的电磁力吸引硅钢片及变压器自身的振动而发出的响声.如果产生不均匀或其它异音,都属不正常的.1,变压器声音比平时增大,声音均匀,可能有以下原因:(1)电网发生过电压.电网发生单相接地或产生谐振过电压时,都会使变压器的声音增大,出现这种情况时,可结合电压表计的指示进行综合判断.(2)变压器过负荷时,将会使变压器发出沉重的"嗡嗡"声,若发现变压器的负荷超过允许的正常过负荷值时,应根据现场规程的规定降低变压器负荷.2,变压器有杂音有可能是由于变压器上的某些零部件松动而引起的振动.如果伴有变压器声音明显增大,且电流电压无明显异常时,则可能是内部夹件或压紧铁芯的螺钉松动,使硅钢片振动增大所造成的.3,变压器有放电声变压器有"劈啪"的放电声,若在夜间或阴雨天气下,看到变压器套管附近有蓝色的电晕或火花,则说明瓷件污秽严重或设备线卡接触不良.若是变压器内部放电则是不接地的部件静电放电或线圈匝间放电,或由于分接开关接触不良放电,这时应对变压器作进一步检测或停用.4,变压器有爆裂声说明变压器内部或表面绝缘击穿,应立即将变压器停用检查.5,变压器有水沸腾声变压器有水沸腾声,且温度急剧变化,油位升高,则应判断为变压器绕组发生短路或分接开关接触不良引起的严重过热,应立即将变压器停用检查.四,变压器油温异常的分析油温表指示的是变压器顶层油温,运行中的油温监视点为85℃;,温升是指变压器顶层油温减去环境温度,运行中变压器在外温40℃时,其温升不得超过55℃,运行中以顶层油温为准,温升是参考数据.若变压器在同等条件下(环境温度,负荷,油位等),油温比平时高出10℃或负荷不变但温度不断上升,并且冷却装置正常运行,则认为变压器发生内部故障(应注意温度表有无误差或失灵).我国变压器的温升标准,均以环境温度40℃为准,故变压器顶层油温一般不得超过40℃+55℃=95℃.顶层油温如超过95℃,其内部线圈的温度就要超过线圈绝缘物的耐热强度,为了使绝缘不致过快老化,所以规定变压器顶层油温的监视应控制在85℃以下.导致变压器温度异常的原因:1,内部故障引起温度异常变压器内部故障如匝间短路或层间短路,线圈对围屏放电,内部引线接头发热,铁芯多点接地使涡流增大过热,零序不平衡电流等漏磁通与铁件油箱形成回路而发热等因素引起变压器温度异常时,还将伴随着瓦斯或差动保护动作,故障严重时还可能使防爆管或压力释放阀喷油,这时变压器应停用检查.2,冷却器不正常运行引起温度异常冷却器不正常运行或发生故障如潜油泵停运,风扇损坏,散热管道积垢,冷却效率不良,散热器阀门没有打开等原因引起温度异常.应及时对冷却系统进行维护和冲洗或投人备用冷却器,否则就要调整变压器的负荷.3,温度指示器有误差或指示失灵,应更换温度表.1.正常的声响。当变压器受电后，电流通过铁心产生交变磁通，就会发出“嗡嗡”的均匀电磁声，音响的强弱正比于负荷电流的大小。2.“吱吱”声。当分接开关调压之后，响声加重，以双臂电桥测试其直流电阻值，均超过出厂原始数据的2%，属接触不良，系触头有污垢而引起的。处理方法：旋开分接开关的风雨罩，卸下锁紧螺丝，用搬手把分接开关的轴左右往复旋转10～15次，即可消除这种现象，修后立即装配还原。其次，终端杆引至跌落式熔断器的引下线采用裸铝或裸铜绞线，但张力不够，再加上瓷瓶扎线松驰所致。在黄昏和黎明时可见小火花发出“吱吱”声，这与变压器内部发出的“吱吱”声有明显区别。处理方法：利用节假日安排停电检修，将故障排除。3.“噼啪”的清脆击铁声。这是高压瓷套管引线，通过空气对变压器外壳的放电声，是变压器油箱上部缺油所致。处理方法：用清洁干燥的漏斗从注油器孔插入油枕里，加入经试验合格的同号变压器油(不能混油使用)，补油量加至油面线温度+20℃为宜，然后上好注油器。否则，油受热膨胀会产生溢油现象。如条件允许，应采用真空注油法以排除线圈中的气泡。对未用干燥剂的变压器，应检查注油器内的排气孔是否畅...
