3250回转窑

3250回转窑_第1页
1/7

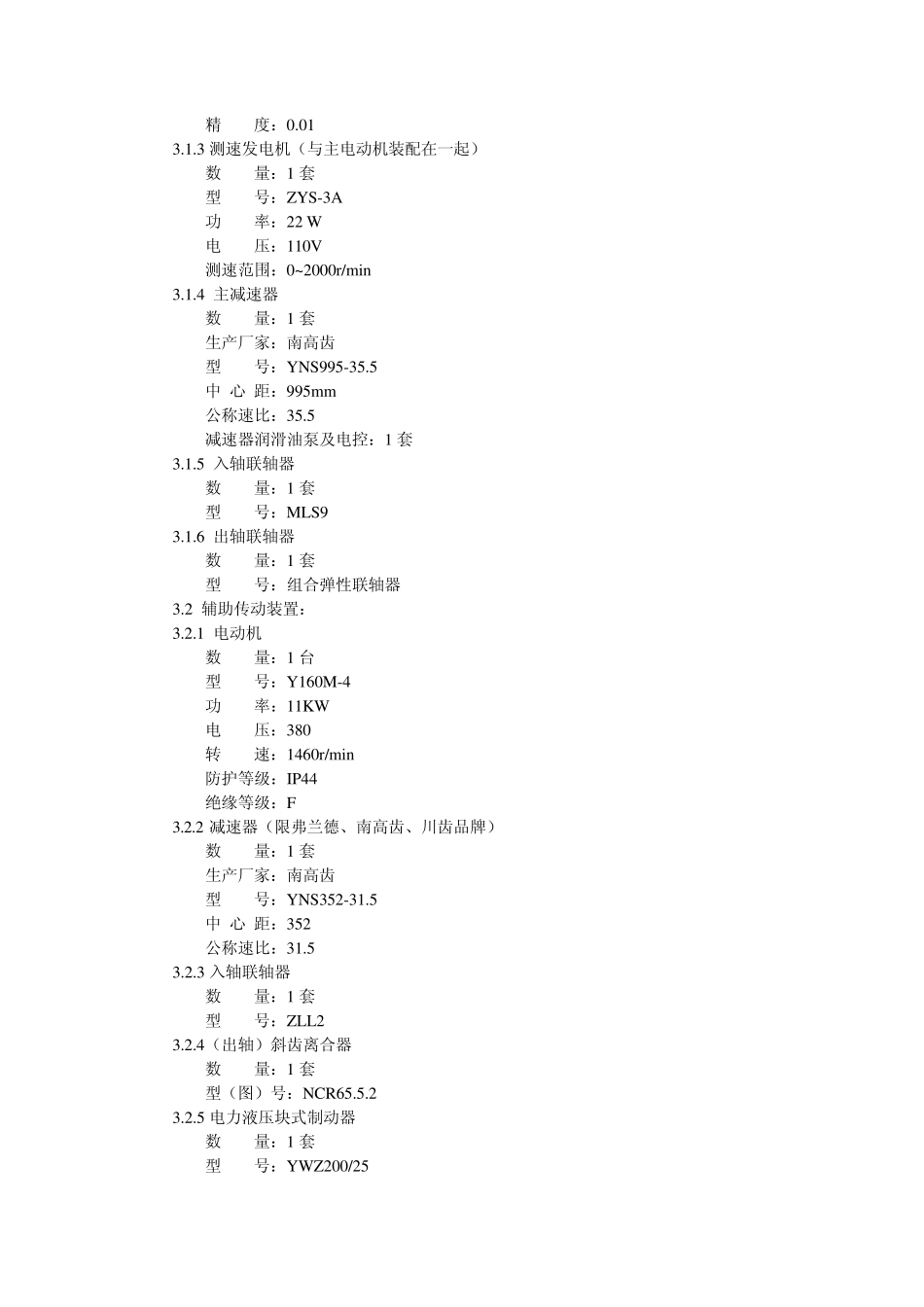

3250回转窑_第2页
2/7

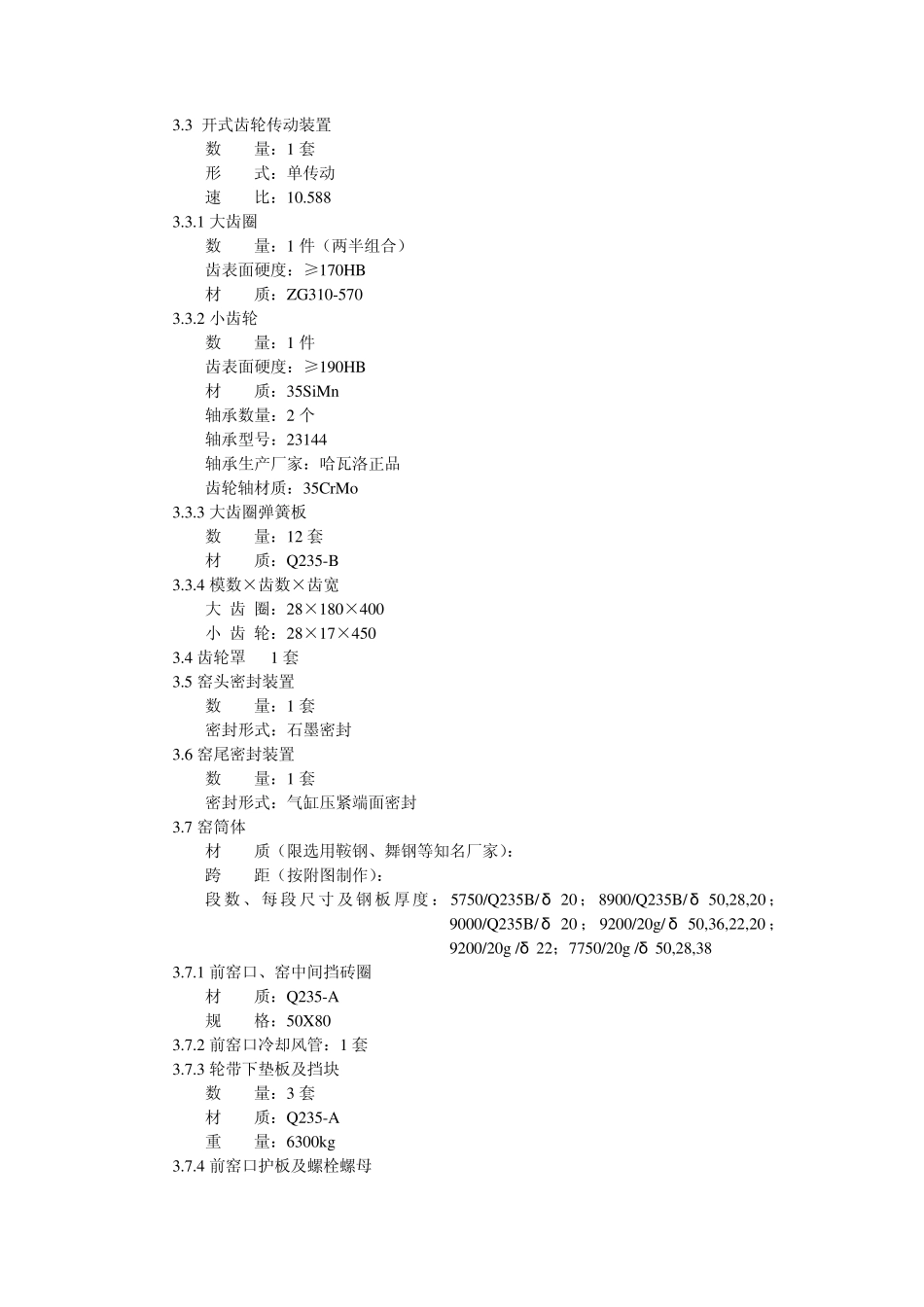

3250回转窑_第3页
3/7
第七章 技术规格和图纸 一、招标货物清单 设备名称 规格 数量 交货期 交货地点 Ф 3.2×50m 1 台套 120 天 大连市金州区七顶山街道大莲泡村(大连建达水泥有限公司新建 1000t/d 工地) 二、技术条件及要求 1.设备名称、数量: 回转窑 1 台套 设备图号: 2.技术参数: 单台产能:≥1000t/d 熟料 规格: Ф 3.2×50m (筒体内径×长度) 型式:单传动、单液压挡轮 窑支撑:3 档支撑 斜度:3.5%(正弦) 转速: 主传动: 0 ~4.06 r/min (需按照附图地脚螺栓预留孔选配减速器) 辅助传动:7.6 r/h 供货重量:253 吨(包括:筒体部分、传动部分、主减速机油泵站、大齿圈装置、齿轮罩、支撑装置(含底座)、液压挡轮装置、冷却风管、挡轮油泵站、窑头和窑尾密封装置、安装工具。不含回转窑主传、电控系统) *3.供货范围及主要零部件规格: 卖方提供除耐火材料、锚固件、主电动机控制系统以外的回转窑主机及附属设备,含安装垫铁、地脚螺栓、设备底座等。 3.1 主传动装置: 3.1.1 主电动机: 数 量: 1 套 生产厂家:重庆赛力盟电机 型 号:ZSN4-280-11B 功 率:190 KW 电 压:440 V 转 速:1500r/min 调速范围:150~ 1500r/min 防护等级:IP44 绝缘等级:F 冷却方式:IC37 3.1.2 定子测温元件(与主电动机装配在一起) 数 量:3 只 规 格:Pt100 精 度:0.01 3.1.3 测速发电机(与主电动机装配在一起) 数 量:1 套 型 号:ZYS-3A 功 率:22 W 电 压:110V 测速范围:0~ 2000r/min 3.1.4 主减速器 数 量:1 套 生产厂家:南高齿 型 号:YNS995-35.5 中 心 距:995mm 公称速比:35.5 减速器润滑油泵及电控:1 套 3.1.5 入轴联轴器 数 量:1 套 型 号:MLS9 3.1.6 出轴联轴器 数 量:1 套 型 号:组合弹性联轴器 3.2 辅助传动装置: 3.2.1 电动机 数 量:1 台 型 号:Y160M-4 功 率:11KW 电 压:380 转 速:1460r/min 防护等级:IP44 绝缘等级:F 3.2.2 减速器(限弗兰德、南高齿、川齿品牌) 数 量:1 套 生产厂家:南高齿 型 号:YNS352-31.5 中 心 距:352 公称速比:31.5 3.2.3 入轴联轴器 数 量:1 套 型 号:ZLL2 3.2.4(出轴)斜齿离合器 数 量:1 套 型(图)号:NCR65.5.2 3.2.5 电力液压块式制动器 数 量:1 套 型 号:YWZ200/25 3.3 开式齿轮传动装置 数 量...
