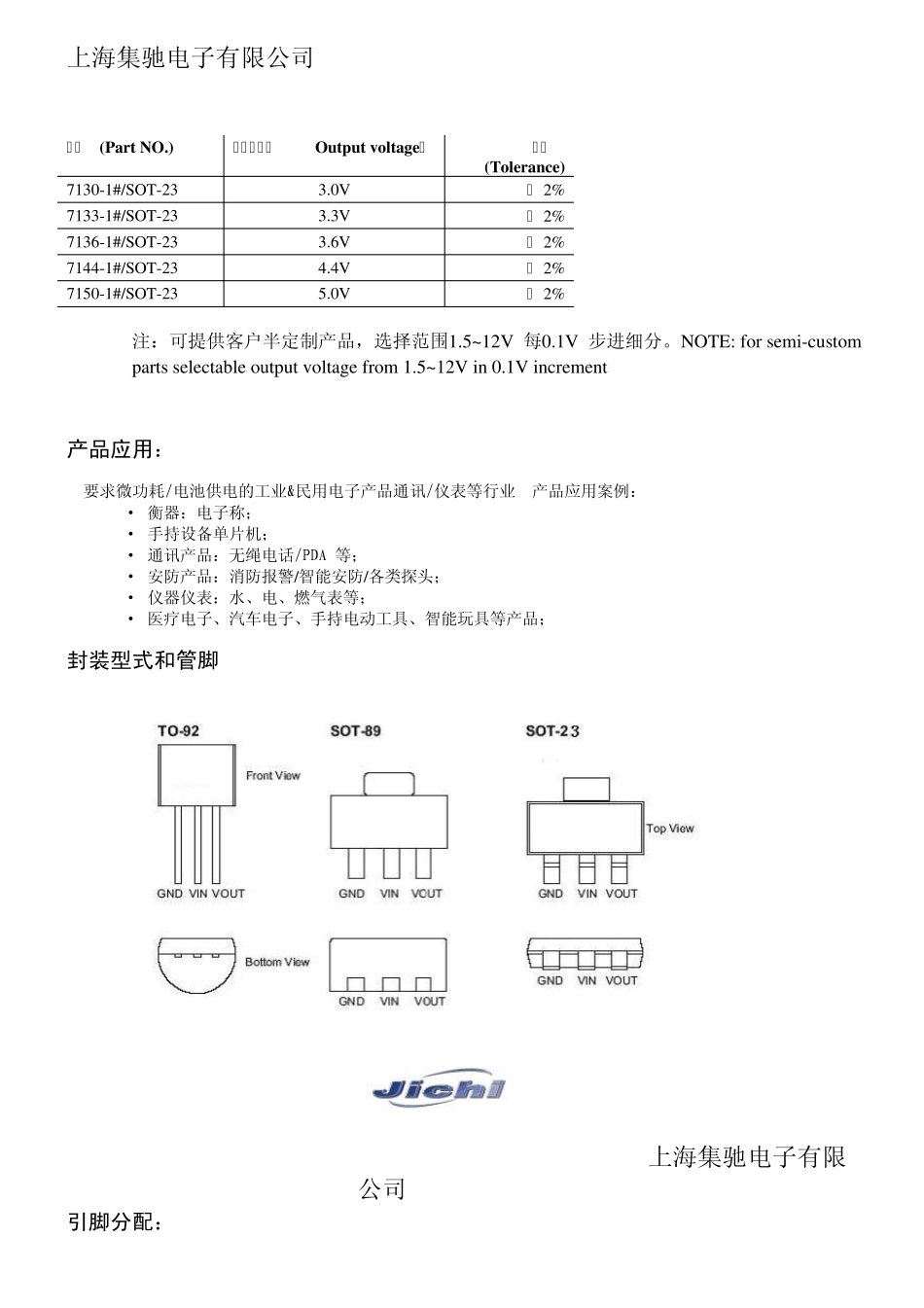

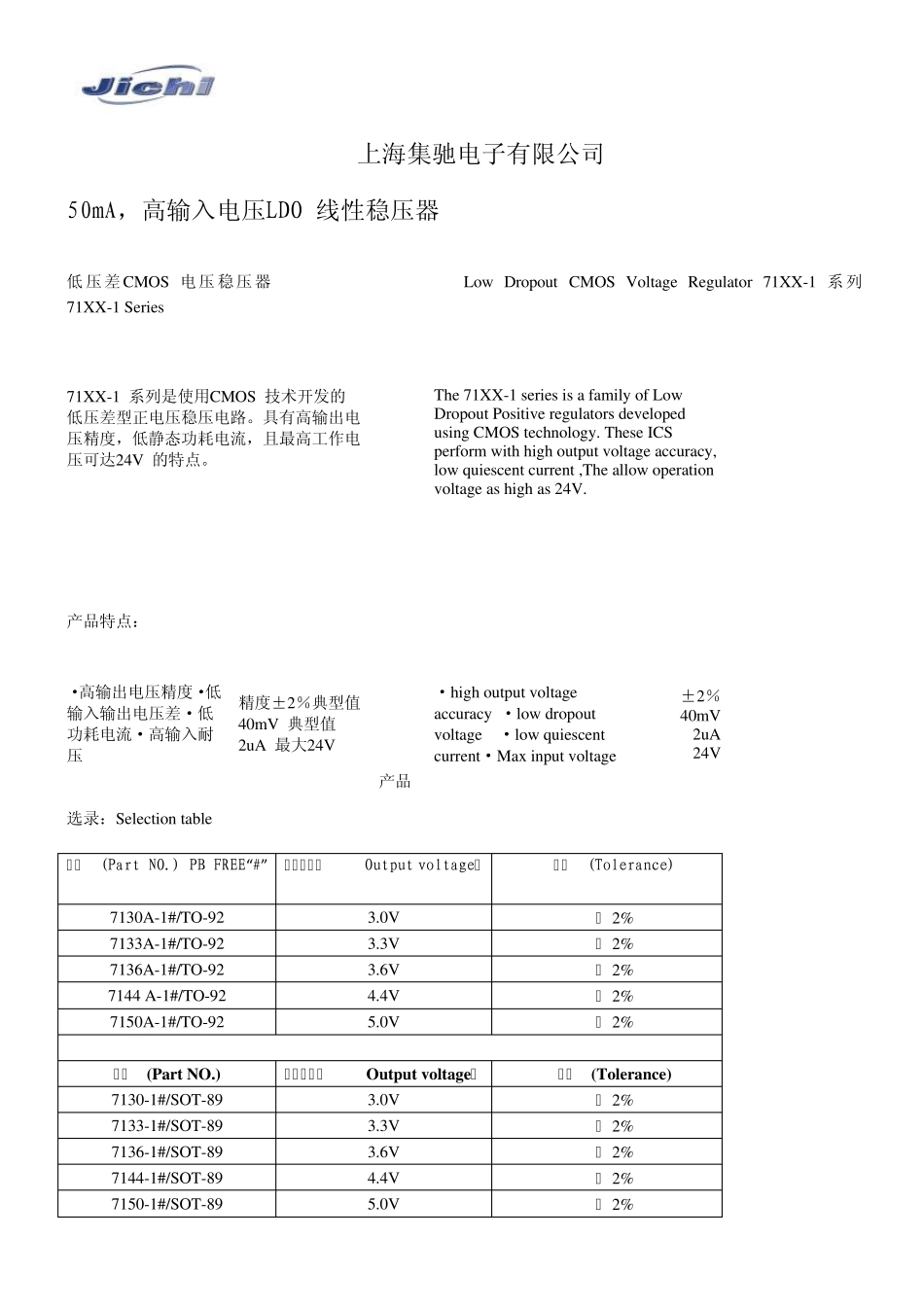

上海集驰电子有限公司 50mA,高输入电压LDO 线性稳压器 低压差CMOS 电压稳压器 Low Dropout CMOS Voltage Regulator 71XX-1 系列 71XX-1 Series 71XX-1 系列是使用CMOS 技术开发的低压差型正电压稳压电路。具有高输出电压精度,低静态功耗电流,且最高工作电压可达24V 的特点。 The 71XX-1 series is a family of Low Dropout Positive regulators developed using CMOS technology. These ICS perform with high output voltage accuracy, low quiescent current ,The allow operation voltage as high as 24V. 产品特点: ·高输出电压精度·低输入输出电压差·低功耗电流·高输入耐压 精度±2%典型值40mV 典型值2uA 最大24V 产品 ·high output voltage accuracy ·low dropout voltage ·low quiescent current·Max input voltage ±2%40mV 2uA 24V 选录:Selection table 型号(Part NO.) PB FREE“#” 输出电压(Output voltage) 误差(Tolerance) 7130A-1#/TO-92 3.0V ± 2% 7133A-1#/TO-92 3.3V ± 2% 7136A-1#/TO-92 3.6V ± 2% 7144 A-1#/TO-92 4.4V ± 2% 7150A-1#/TO-92 5.0V ± 2% 型号(Part NO.) 输出电压(Output voltage) 误差(Tolerance) 7130-1#/SOT-89 3.0V ± 2% 7133-1#/SOT-89 3.3V ± 2% 7136-1#/SOT-89 3.6V ± 2% 7144-1#/SOT-89 4.4V ± 2% 7150-1#/SOT-89 5.0V ± 2% 上海集驰电子有限公司 型号(Part NO.) 输出电压(Output voltage) 误差(Tolerance) 7130-1#/SOT-23 3.0V ± 2% 7133-1#/SOT-23 3.3V ± 2% 7136-1#/SOT-23 3.6V ± 2% 7144-1#/SOT-23 4.4V ± 2% 7150-1#/SOT-23 5.0V ± 2% 注:可提供客户半定制产品,选择范围1.5~12V 每0.1V 步进细分。NOTE: for semi-custom parts selectable output voltage from 1.5~12V in 0.1V increment 产品应用: 要求微功耗/电池供电的工业&民用电子产品通讯/仪表等行业产品应用案例: · 衡器:电子称; · 手持设备单片机; · 通讯产品:无绳电话/PDA 等; · 安防产品:消防报警/智能安防/各类探头; · 仪器仪表:水、电、燃气表等; · 医疗电子、汽车电子、手持电动工具、智能玩具等产品; 封装型式和管脚(Package and Pin Assignment): 上海集驰电子有限公...
