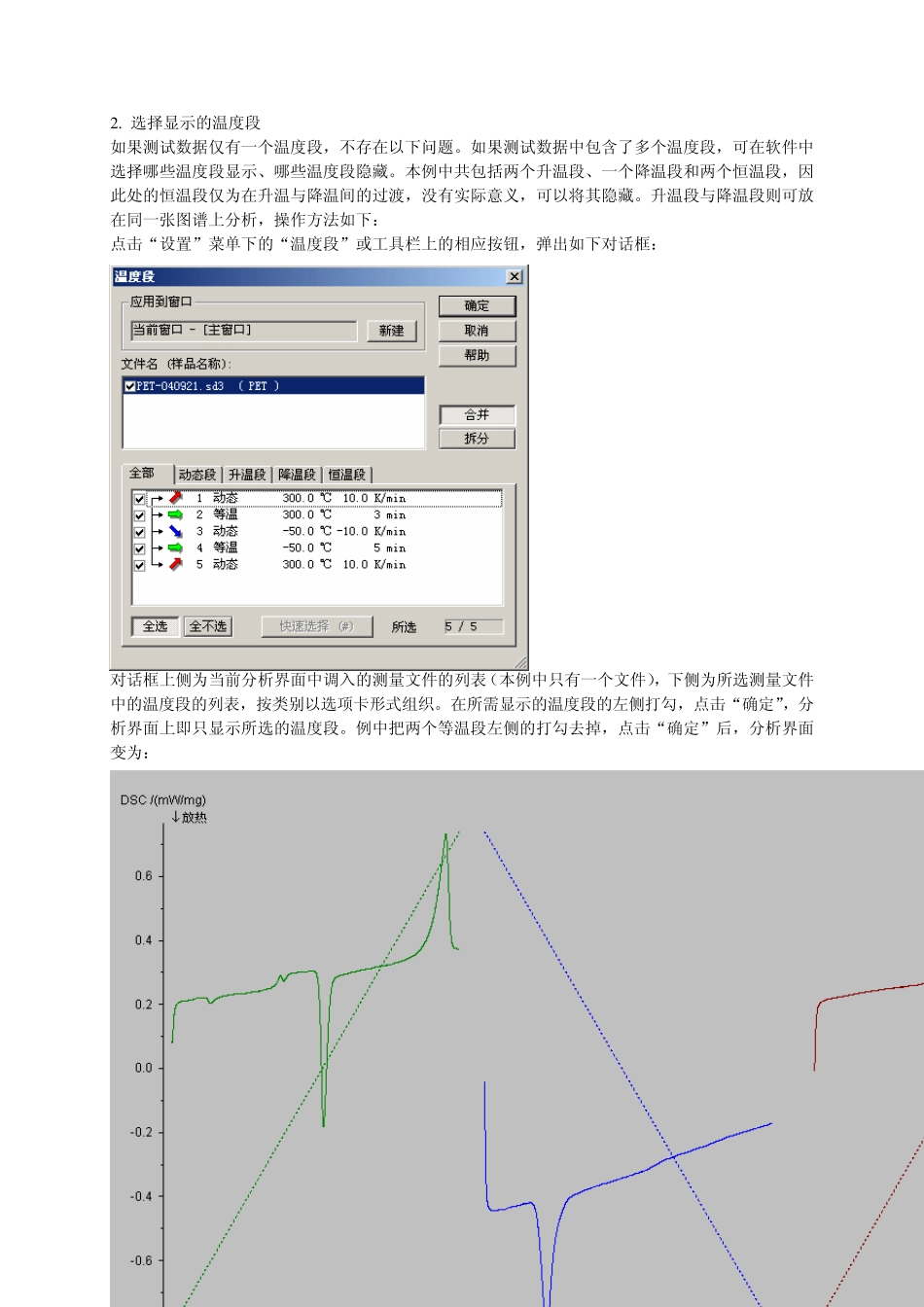

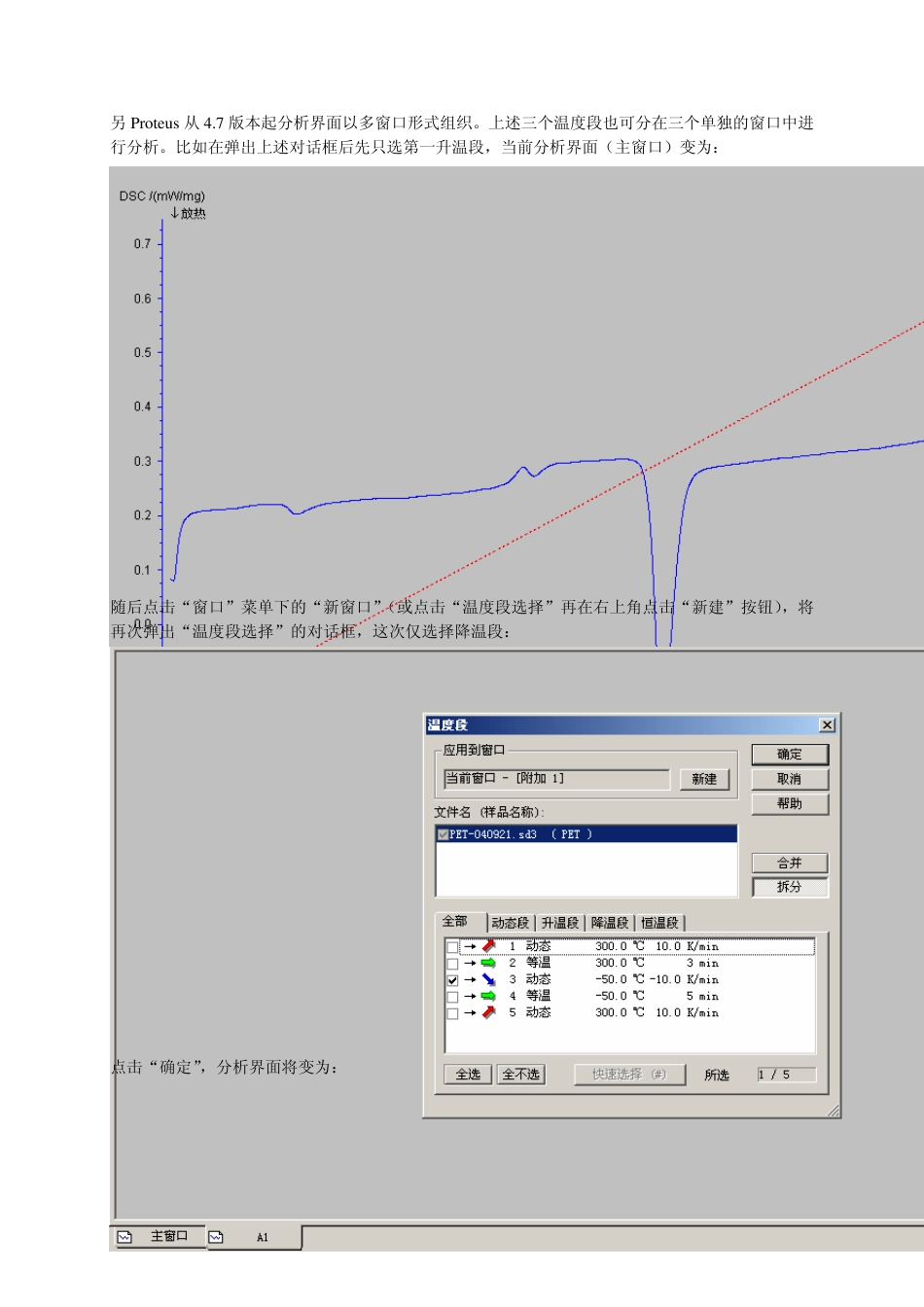

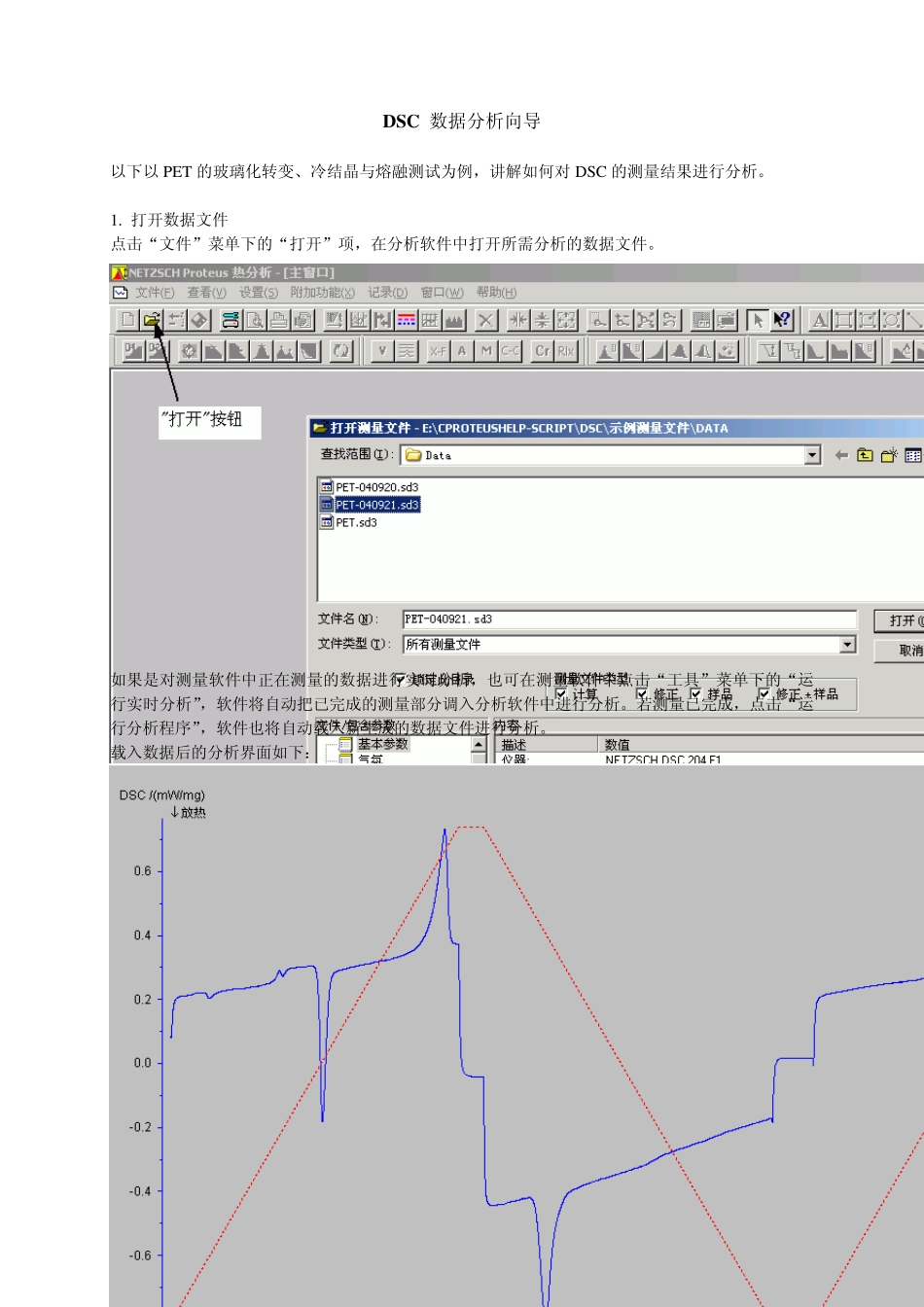

DSC 数据分析向导 以下以PET 的玻璃化转变、冷结晶与熔融测试为例,讲解如何对DSC 的测量结果进行分析。 1. 打开数据文件 点击“文件”菜单下的“打开”项,在分析软件中打开所需分析的数据文件。 如果是对测量软件中正在测量的数据进行实时分析,也可在测量软件中点击“工具”菜单下的“运行实时分析”,软件将自动把已完成的测量部分调入分析软件中进行分析。若测量已完成,点击“运行分析程序”,软件也将自动载入新生成的数据文件进行分析。 载入数据后的分析界面如下: 2 . 选择显示的温度段 如果测试数据仅有一个温度段,不存在以下问题。如果测试数据中包含了多个温度段,可在软件中选择哪些温度段显示、哪些温度段隐藏。本例中共包括两个升温段、一个降温段和两个恒温段,因此处的恒温段仅为在升温与降温间的过渡,没有实际意义,可以将其隐藏。升温段与降温段则可放在同一张图谱上分析,操作方法如下: 点击“设置”菜单下的“温度段”或工具栏上的相应按钮,弹出如下对话框: 对话框上侧为当前分析界面中调入的测量文件的列表(本例中只有一个文件),下侧为所选测量文件中的温度段的列表,按类别以选项卡形式组织。在所需显示的温度段的左侧打勾,点击“确定”,分析界面上即只显示所选的温度段。例中把两个等温段左侧的打勾去掉,点击“确定”后,分析界面变为: 另Proteu s 从4.7 版本起分析界面以多窗口形式组织。上述三个温度段也可分在三个单独的窗口中进行分析。比如在弹出上述对话框后先只选第一升温段,当前分析界面(主窗口)变为: 随后点击“窗口”菜单下的“新窗口”(或点击“温度段选择”再在右上角点击“新建”按钮),将再次弹出“温度段选择”的对话框,这次仅选择降温段: 点击“确定”,分析界面将变为: 同理再新建一个窗口,用来显示第二升温段。最终的分析界面变为: 可以看到分析界面以选项卡的形式将三个窗口(主窗口、A1、A2)组织在了一起,分别用于显示第一升温段、降温段与第二升温段。使用鼠标点击可任意切换显示。 注:如果分析界面上同时调入了多个测量文件的话,也可按上述方法将各测量文件分别以单独窗口的形式显示,便于切换查看,而保存时所有窗口将保存在单个ngb分析文件中。 3. 切换时间/温度坐标 刚调入分析软件中的图谱默认的横坐标为时间坐标。对于动态升温测试一般习惯于在温度坐标下显示,可点击“设置”坐标下的“X-温度”或工具栏上的相应按钮将坐标切换为温...
