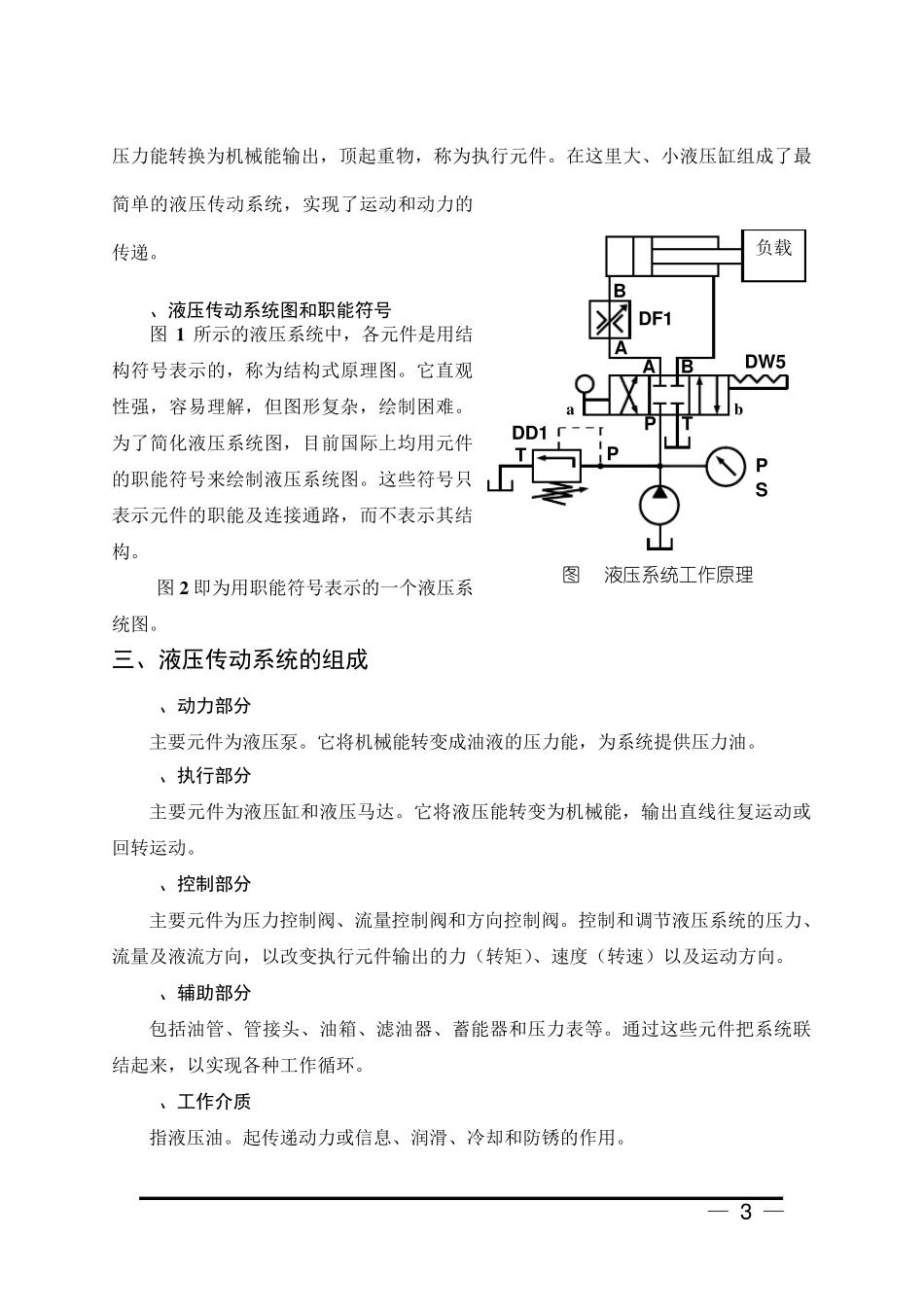

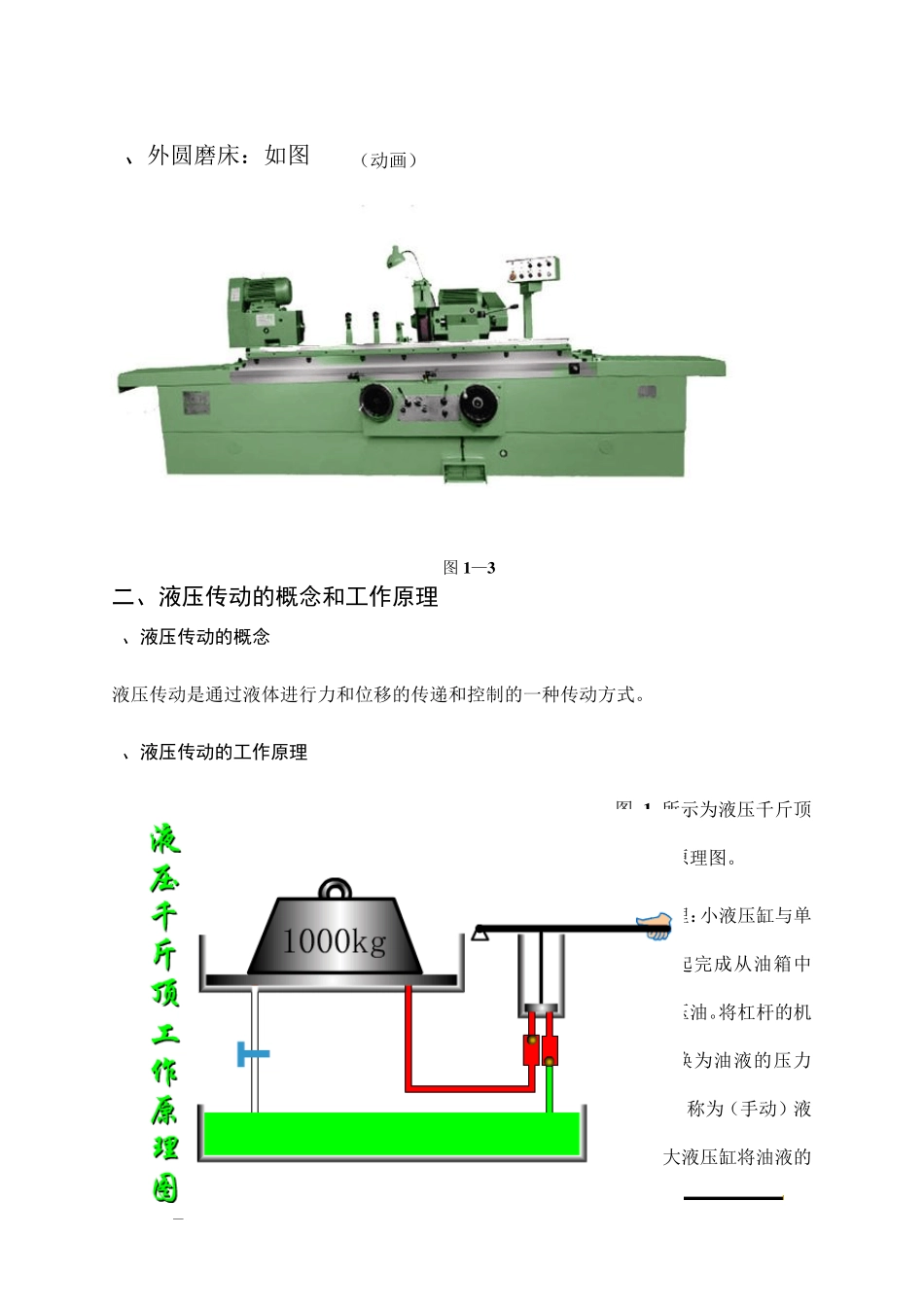

— 1 — 课题一 液压传动系统的应用领域 一、液压传动系统的应用 它是以液压油为工作介质，通过动力元件（液压泵），将原动机的机械能转变为液压油的压力能，再通过控制元件，然后借助执行元件（液压缸和液压马达）将压力能转换为机械能，驱动负载实现直线或回转运动。且通过对控制元件遥控操纵和对压力流量的调节，调定执行元件的力和速度。 1 、压力机 如图 1-1（动画） 图 1 —1 2 、注塑机 如图 1-2（动画） 图 1 —2 — 2 — 3、外圆磨床：如图 1-3（动画） 图 1 —3 二、液压传动的概念和工作原理 1、液压传动的概念 液压传动是通过液体进行力和位移的传递和控制的一种传动方式。 2、液压传动的工作原理 图 1 所示为液压千斤顶的传动原理图。 工作原理：小液压缸与单向阀一起完成从油箱中吸油及压油。将杠杆的机械能转换为油液的压力能输出，称为（手动）液压泵。大液压缸将油液的 — 3 — 压力能转换为机械能输出，顶起重物，称为执行元件。在这里大、小液压缸组成了最简单的液压传动系统，实现了运动和动力的传递。 3、液压传动系统图和职能符号 图 1 所示的液压系统中，各元件是用结构符号表示的，称为结构式原理图。它直观性强，容易理解，但图形复杂，绘制困难。为了简化液压系统图，目前国际上均用元件的职能符号来绘制液压系统图。这些符号只表示元件的职能及连接通路，而不表示其结构。 图 2 即为用职能符号表示的一个液压系统图。 三、液压传动系统的组成 1、动力部分 主要元件为液压泵。它将机械能转变成油液的压力能，为系统提供压力油。 2、执行部分 主要元件为液压缸和液压马达。它将液压能转变为机械能，输出直线往复运动或回转运动。 3、控制部分 主要元件为压力控制阀、流量控制阀和方向控制阀。控制和调节液压系统的压力、流量及液流方向，以改变执行元件输出的力（转矩）、速度（转速）以及运动方向。 4、辅助部分 包括油管、管接头、油箱、滤油器、蓄能器和压力表等。通过这些元件把系统联结起来，以实现各种工作循环。 5、工作介质 指液压油。起传递动力或信息、润滑、冷却和防锈的作用。 负载 B A DF1 P T DD1 P B A T DW 5 a b PS 图2 液压系统工作原理 — 4 — 四、液压传动的优缺点 液压传动与机械传动、电气传动、气压传动相比，具有以下优点： 1、在同等功率的情况下，液压传动装置的体积小，重量轻，结构紧凑。如液压马达的...
