停车场车牌识别道闸系统施工安装

停车场车牌识别道闸系统施工安装_第1页
1/11
停车场车牌识别道闸系统施工安装_第2页
2/11
停车场车牌识别道闸系统施工安装_第3页
3/11

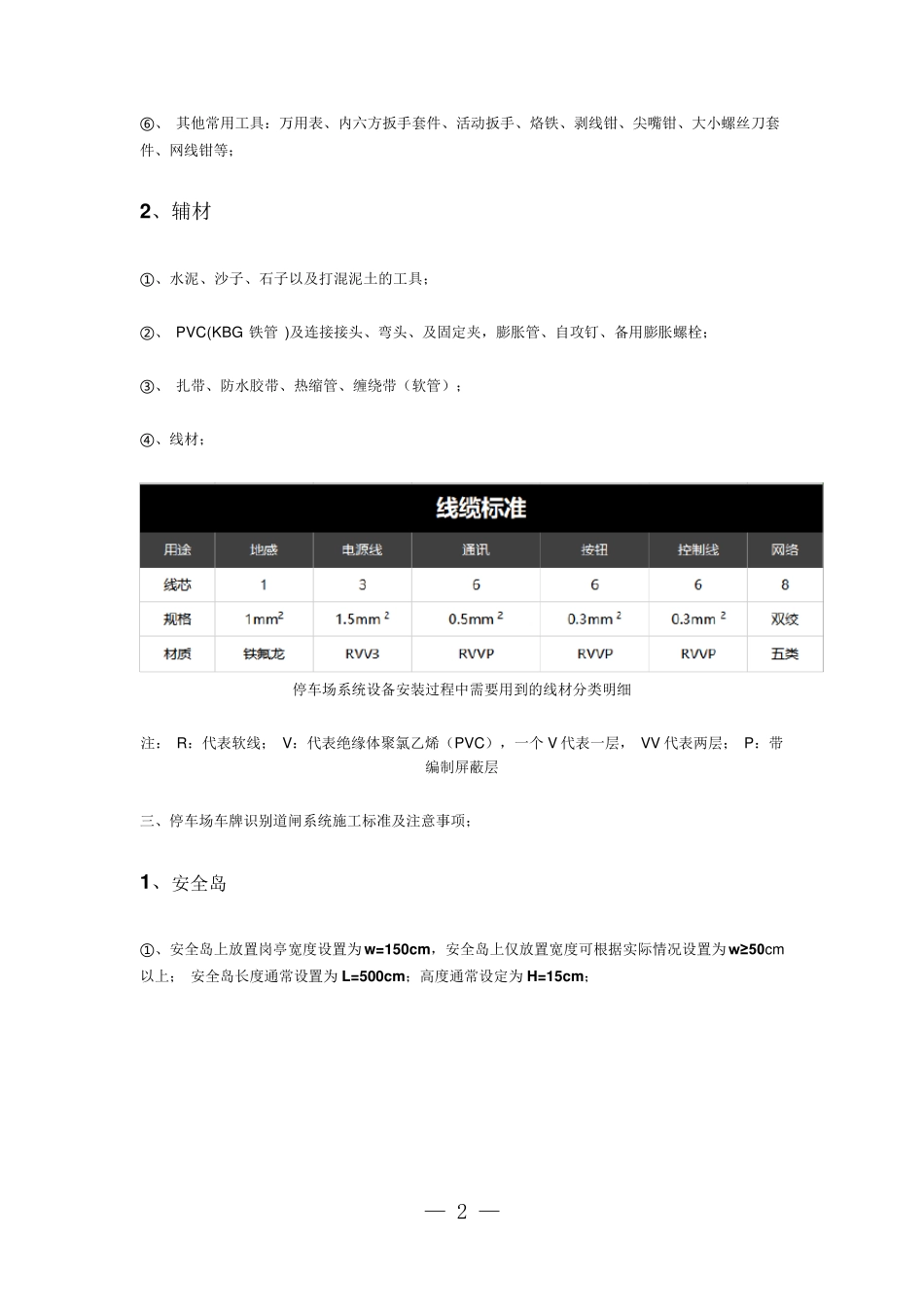

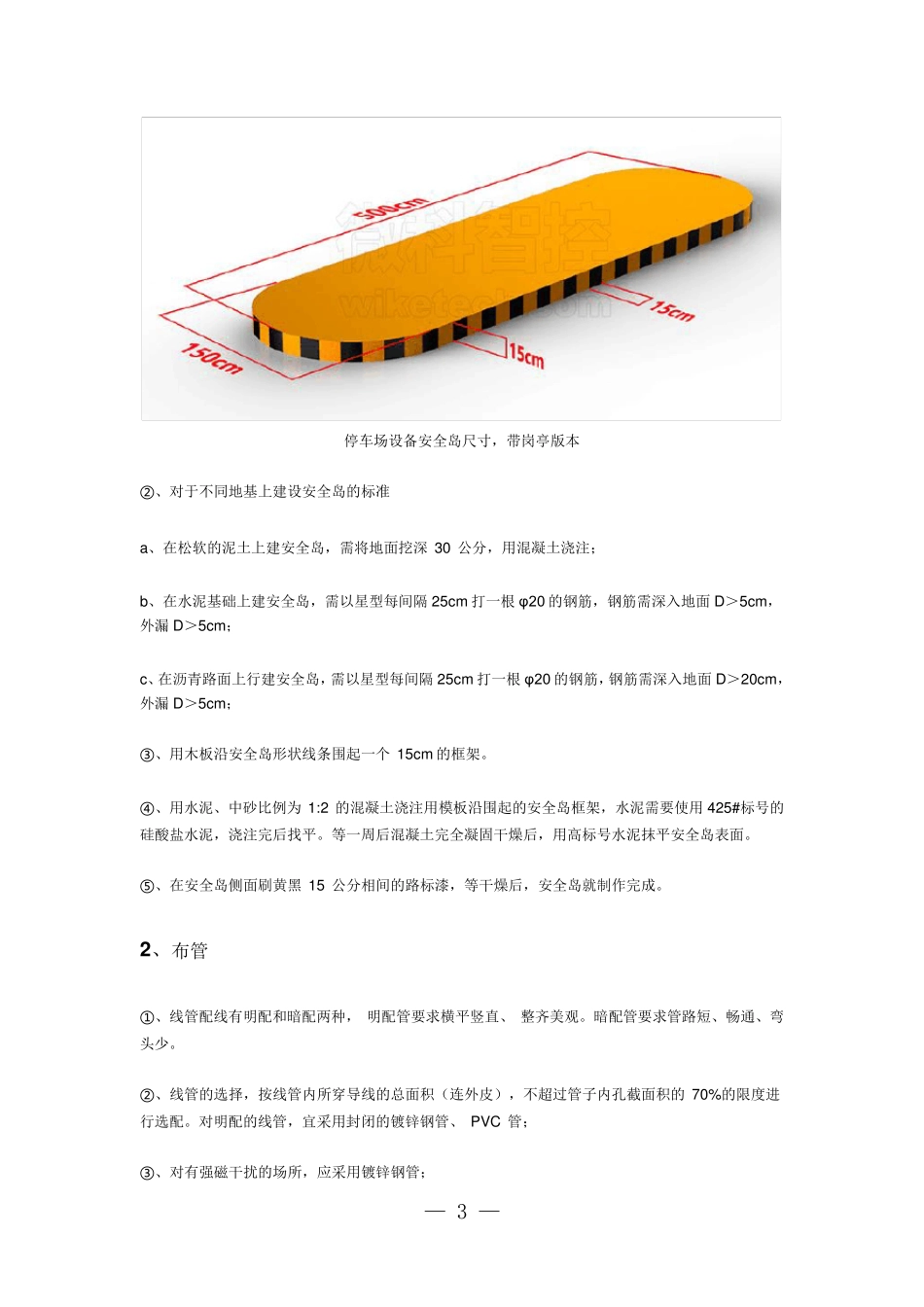

— 1 — 停车场车牌识别道闸系统施工安装 一、停车场车牌识别道闸系统效果图; 停车场车牌识别道闸系统效果图 二、施工安装所需的工具和配件材料; 1 、工具 ①、 冲击钻:主要用于设备固定、穿墙打孔以及线槽、管线固定;(钻头¢ 2 2 /1 4 /1 2 /8 ) ②、 打磨机:主要用于金属材料的切割、修磨; ③、 手电钻:主要用于金属材料的打孔;(钻头¢ 1 2 /8 /4 .2 ) ④、 手提切割机:主要用于水泥、地感的切割;(切片¢ 1 8 0 ) ⑤、模版:固定安全岛、水泥台; — 2 — ⑥ 、 其他常用工具:万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等; 2、辅材 ①、水泥、沙子、石子以及打混泥土的工具; ②、 PVC(KBG 铁管 )及连接接头、弯头、及固定夹,膨胀管、自攻钉、备用膨胀螺栓; ③、 扎带、防水胶带、热缩管、缠绕带(软管); ④、线材; 停车场系统设备安装过程中需要用到的线材分类明细 注: R:代表软线; V:代表绝缘体聚氯乙烯(PVC),一个 V 代表一层, VV 代表两层; P:带编制屏蔽层 三、停车场车牌识别道闸系统施工标准及注意事项; 1、安全岛 ①、安全岛上放置岗亭宽度设置为 w=150cm,安全岛上仅放置宽度可根据实际情况设置为 w≥50cm以上; 安全岛长度通常设置为 L=500cm;高度通常设定为 H=15cm; — 3 — 停车场设备安全岛尺寸,带岗亭版本 ② 、对于不同地基上建设安全岛的标准 a、在松软的泥土上建安全岛,需将地面挖深 30 公分,用混凝土浇注; b、在水泥基础上建安全岛,需以星型每间隔 25cm 打一根 φ20 的钢筋,钢筋需深入地面 D>5cm ,外漏 D>5cm ; c、在沥青路面上行建安全岛,需以星型每间隔 25cm 打一根 φ20 的钢筋,钢筋需深入地面 D>20cm ,外漏 D>5cm ; ③ 、用木板沿安全岛形状线条围起一个 15cm 的框架。 ④ 、用水泥、中砂比例为 1:2 的混凝土浇注用模板沿围起的安全岛框架,水泥需要使用 425#标号的硅酸盐水泥,浇注完后找平。等一周后混凝土完全凝固干燥后,用高标号水泥抹平安全岛表面。 ⑤ 、在安全岛侧面刷黄黑 15 公分相间的路标漆,等干燥后,安全岛就制作完成。 2 、布管 ① 、线管配线有明配和暗配两种, 明配管要求横平竖直、 整齐美观。暗配管要求管路短、畅通、弯头少。 ② 、线管的选择,按线管内所穿导线的总面积(连外皮)...
