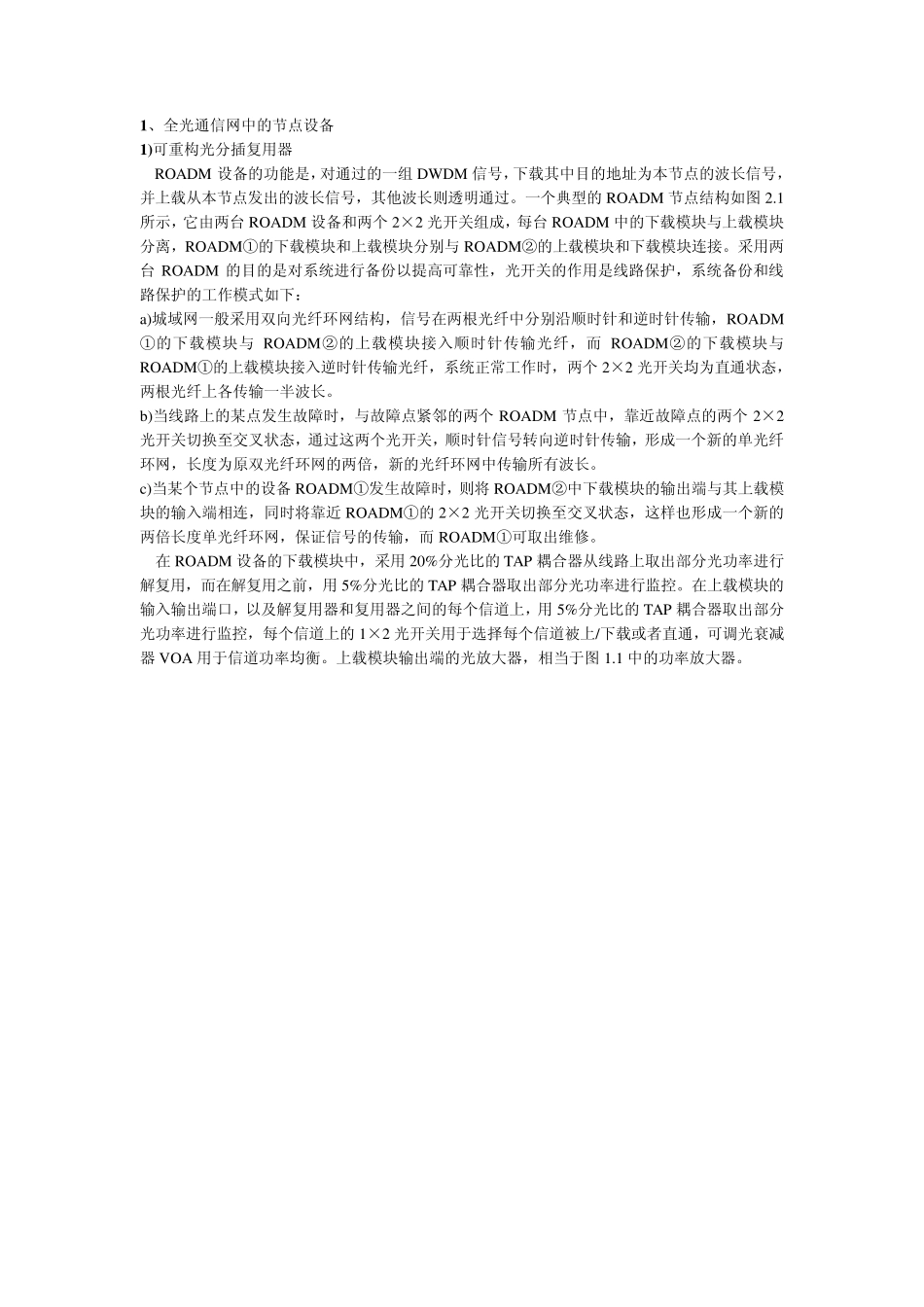

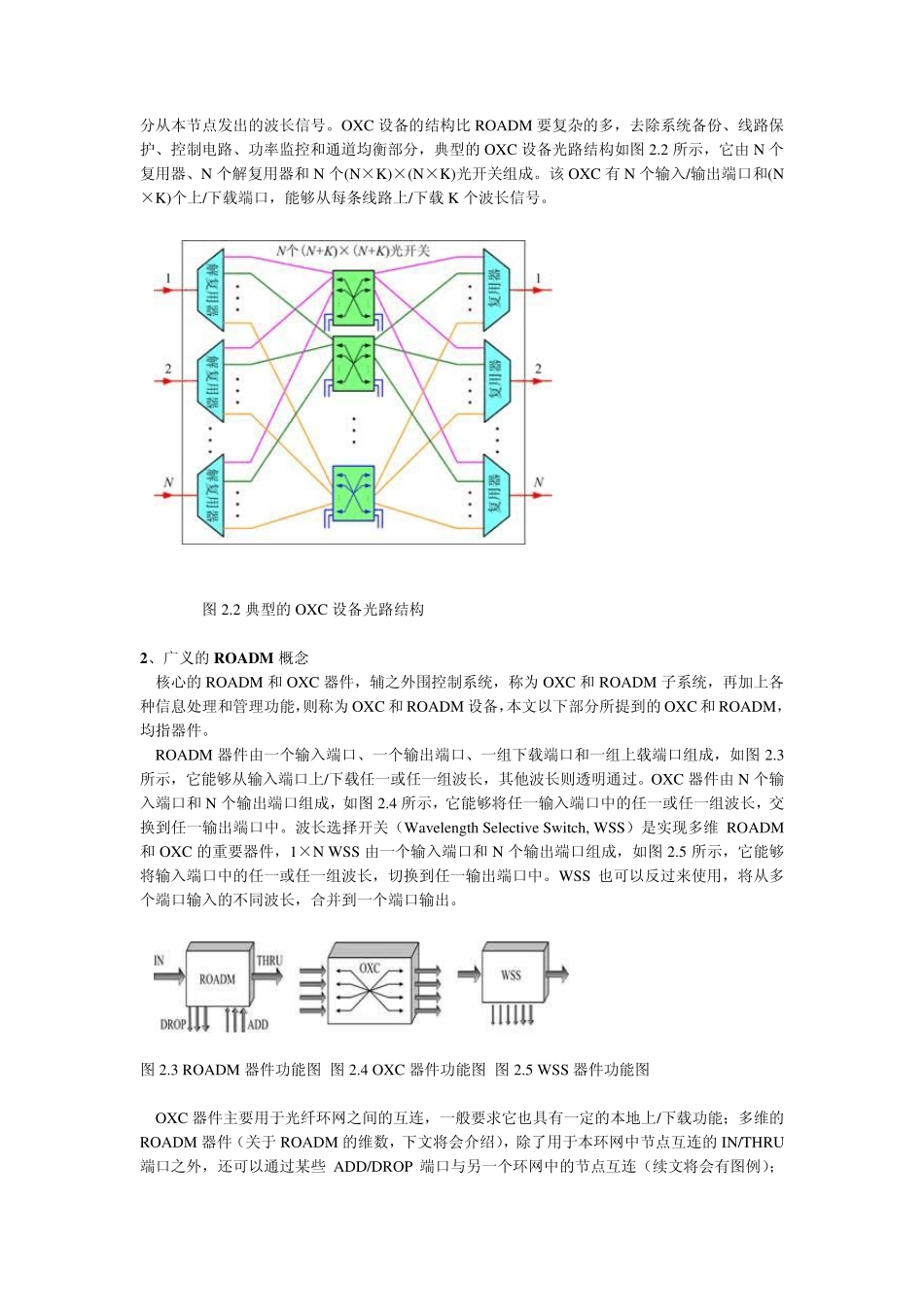

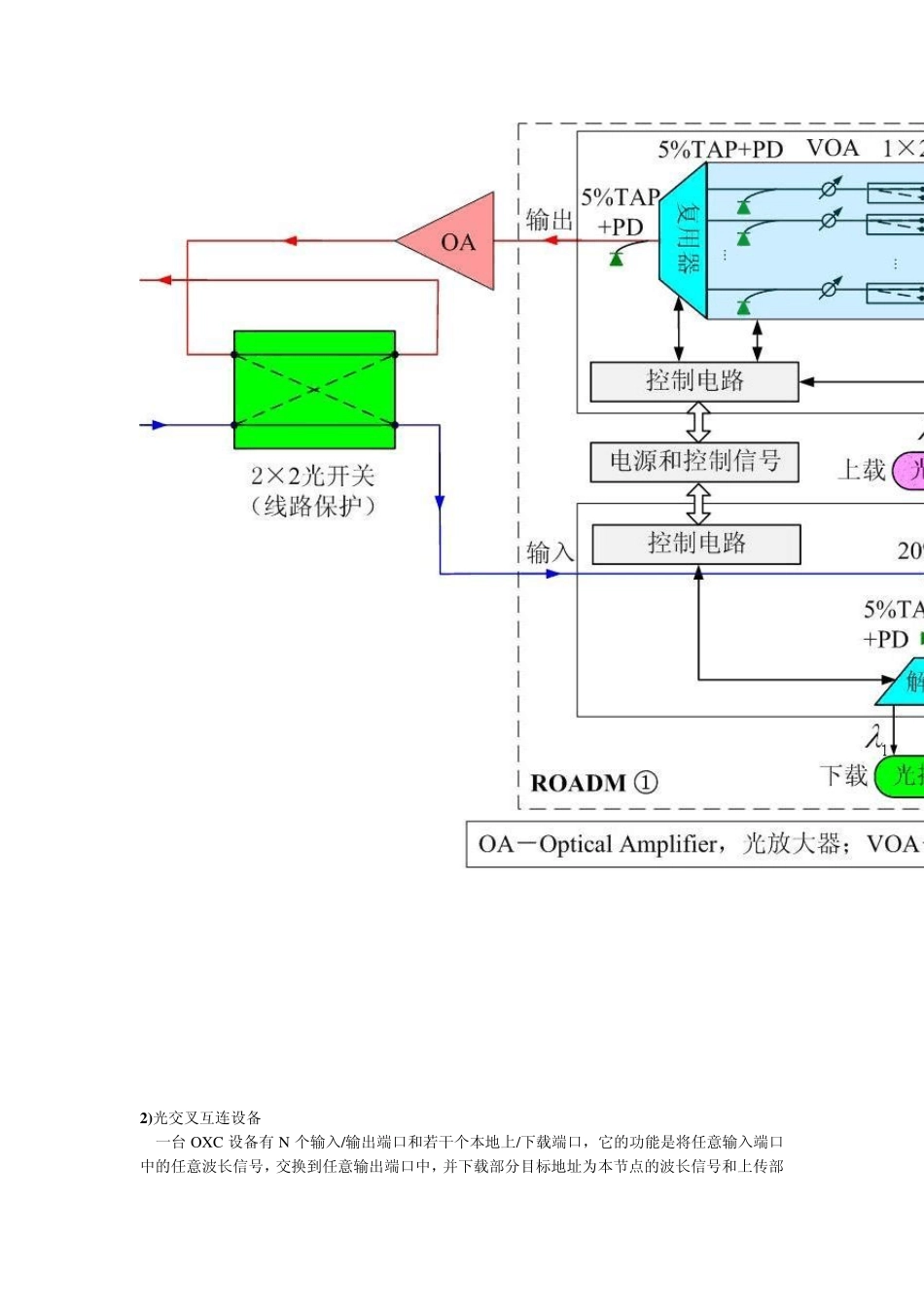

1 、全光通信网中的节点设备 1 )可重构光分插复用器 ROADM 设备的功能是,对通过的一组DWDM 信号,下载其中目的地址为本节点的波长信号,并上载从本节点发出的波长信号,其他波长则透明通过。一个典型的ROADM 节点结构如图2.1所示,它由两台ROADM 设备和两个2×2 光开关组成,每台ROADM 中的下载模块与上载模块分离,ROADM①的下载模块和上载模块分别与 ROADM②的上载模块和下载模块连接。采用两台ROADM 的目的是对系统进行备份以提高可靠性,光开关的作用是线路保护,系统备份和线路保护的工作模式如下: a)城域网一般采用双向光纤环网结构,信号在两根光纤中分别沿顺时针和逆时针传输,ROADM①的下载模块与 ROADM②的上载模块接入顺时针传输光纤,而 ROADM②的下载模块与ROADM①的上载模块接入逆时针传输光纤,系统正常工作时,两个2×2 光开关均为直通状态,两根光纤上各传输一半波长。 b)当线路上的某点发生故障时,与故障点紧邻的两个ROADM 节点中,靠近故障点的两个2×2光开关切换至交叉状态,通过这两个光开关,顺时针信号转向逆时针传输,形成一个新的单光纤环网,长度为原双光纤环网的两倍,新的光纤环网中传输所有波长。 c)当某个节点中的设备ROADM①发生故障时,则将 ROADM②中下载模块的输出端与其上载模块的输入端相连,同时将靠近 ROADM①的2×2 光开关切换至交叉状态,这样也形成一个新的两倍长度单光纤环网,保证信号的传输,而 ROADM①可取出维修。 在 ROADM 设备的下载模块中,采用20%分光比的TAP 耦合器从线路上取出部分光功率进行解复用,而在解复用之前,用5%分光比的TAP 耦合器取出部分光功率进行监控。在上载模块的输入输出端口,以及解复用器和复用器之间的每个信道上,用5%分光比的TAP 耦合器取出部分光功率进行监控,每个信道上的1×2 光开关用于选择每个信道被上/下载或者直通,可调光衰减器VOA 用于信道功率均衡。上载模块输出端的光放大器,相当于图1.1 中的功率放大器。 2 )光交叉互连设备 一台 OXC 设备有 N 个输入/输出端口和若干个本地上/下载端口,它的功能是将任意输入端口中的任意波长信号,交换到任意输出端口中,并下载部分目标地址为本节点的波长信号和上传部分从本节点发出的波长信号。OXC 设备的结构比ROADM 要复杂的多,去除系统备份、线路保护、控制电路、功率监控和通道均衡部分,典型的OXC 设备光路结构如图2.2 所示,它由N 个复用器、N 个解复用器和N...
