后张法预应力砼空心板小桥施工方案

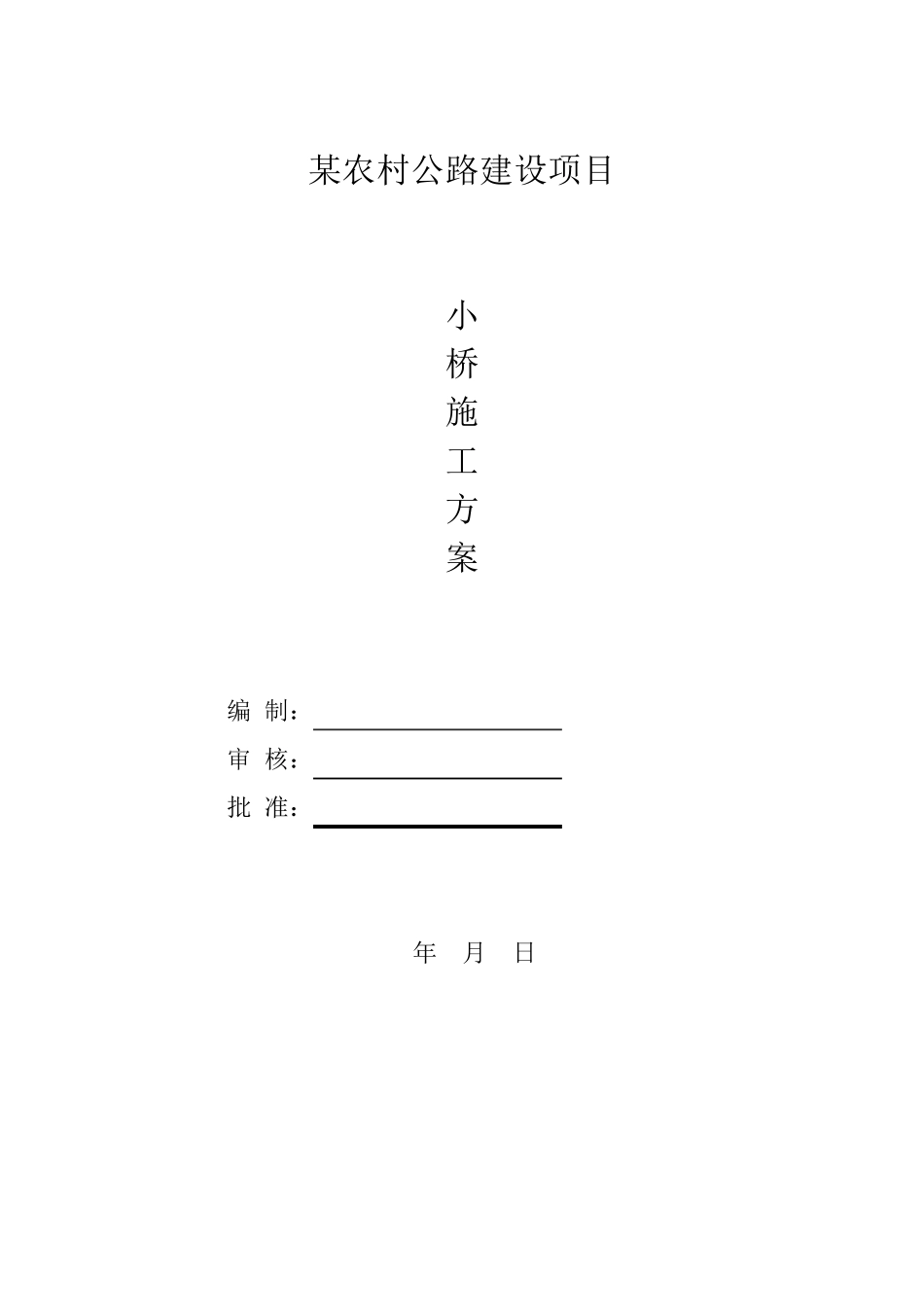

后张法预应力砼空心板小桥施工方案_第1页
1/16

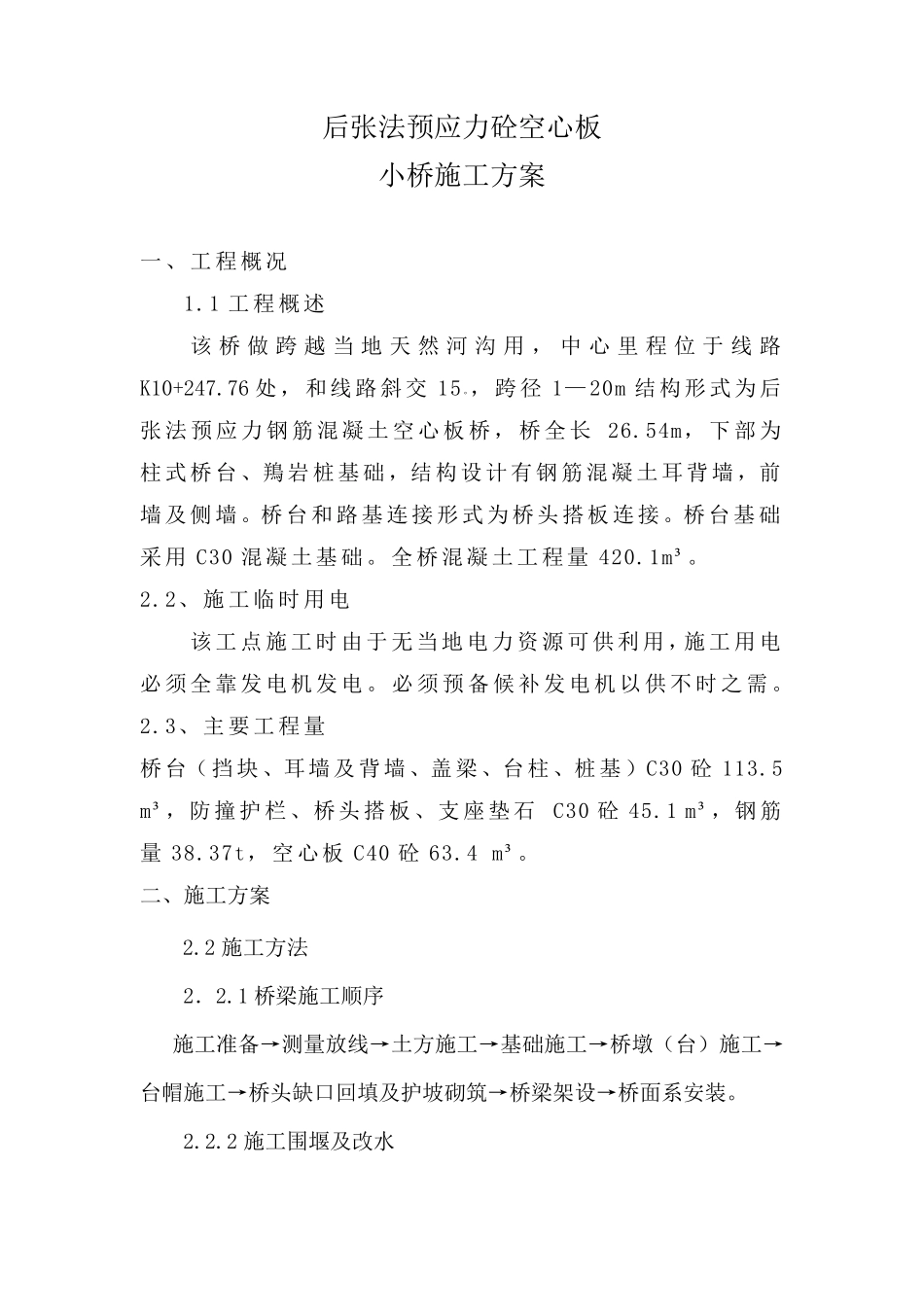

后张法预应力砼空心板小桥施工方案_第2页
2/16

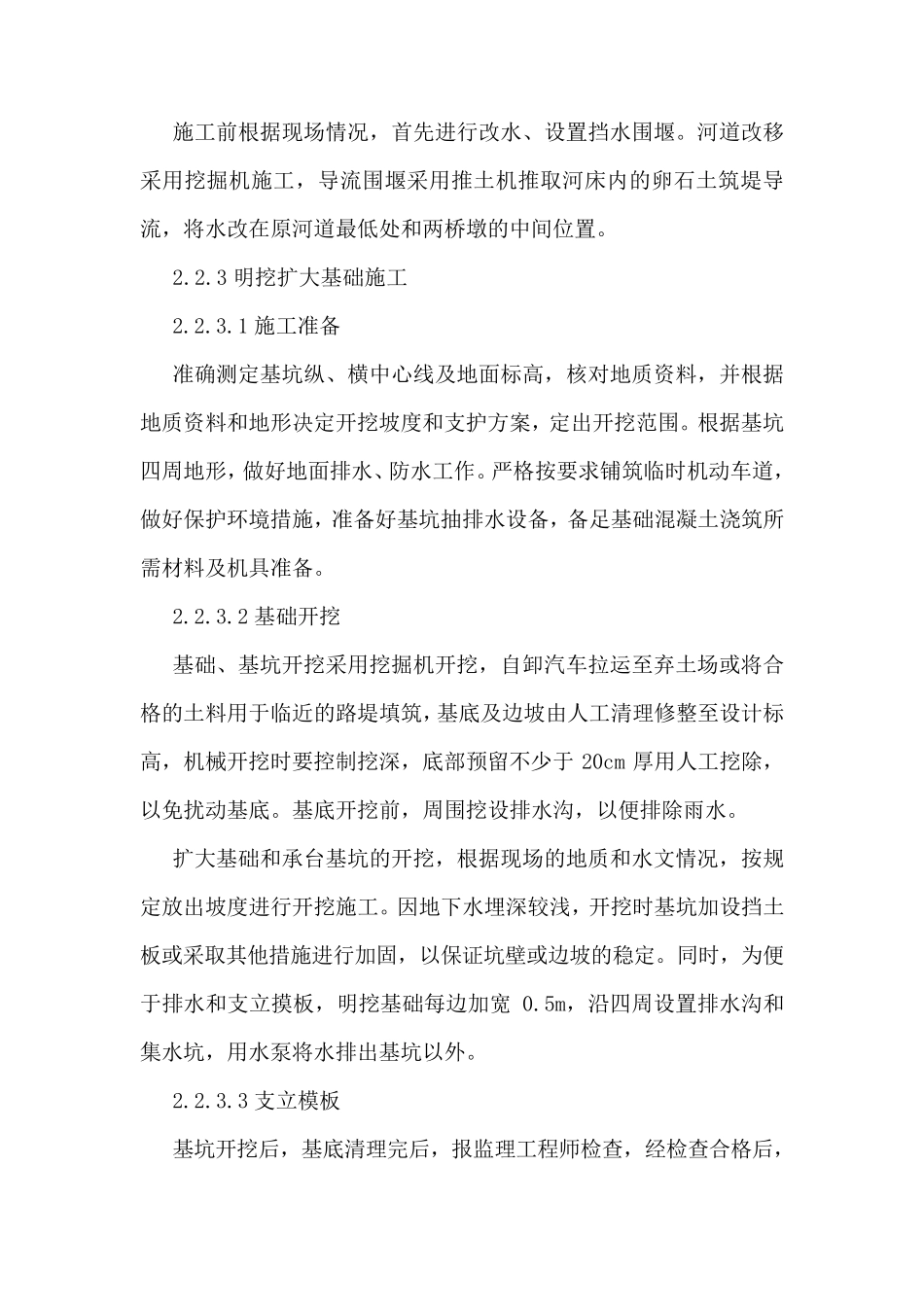

后张法预应力砼空心板小桥施工方案_第3页
3/16
某农村公路建设项目 小 桥 施 工 方 案 编 制: 审 核: 批 准: 年 月 日 后张法预应力砼空心板 小桥施工方案 一、工程概况 1.1 工程概述 该桥做跨越当地天然河沟用,中心里程位于线路K10+247.76 处,和线路斜交15 。,跨径1— 20m 结构形式为后张法预应力钢筋混凝土空心板桥,桥全长26.54m,下部为柱式桥台、鴹岩桩基础,结构设计有钢筋混凝土耳背墙,前墙及侧墙。桥台和路基连接形式为桥头搭板连接。桥台基础采用C30 混凝土基础。全桥混凝土工程量420.1m³。 2.2、施工临 时 用电 该工点 施工时 由 于无 当地电 力资 源 可 供 利 用,施工用电必 须 全靠 发 电 机 发 电 。必 须 预备 候 补 发 电 机 以 供 不 时 之 需 。 2.3、主 要 工程量 桥台( 挡 块 、耳墙及背墙、盖 梁 、台柱、桩基) C30 砼113.5 m³,防 撞 护 栏 、桥头搭板、支 座 垫 石 C30 砼45.1 m³,钢筋量38.37t,空心板C40 砼63.4 m³。 二 、施工方案 2.2 施工方法 2. 2.1 桥梁 施工顺 序 施工准 备 →测量放线→土方施工→基础施工→桥墩( 台) 施工→台帽施工→桥头缺口回填及护 坡砌筑→桥梁 架设→桥面系安装。 2.2.2 施工围堰及改水 施工前根据现场情况,首先进行改水、设置挡水围堰。河道改移采用挖掘机施工,导流围堰采用推土机推取河床内的卵石土筑堤导流,将水改在原河道最低处和两桥墩的中间位置。 2.2.3 明挖扩大基础施工 2.2.3.1 施工准备 准确测定基坑纵、横中心线及地面标高,核对地质资料,并根据地质资料和地形决定开挖坡度和支护方案,定出开挖范围。根据基坑四周地形,做好地面排水、防水工作。严格按要求铺筑临时机动车道,做好保护环境措施,准备好基坑抽排水设备,备足基础混凝土浇筑所需材料及机具准备。 2.2.3.2 基础开挖 基础、基坑开挖采用挖掘机开挖,自卸汽车拉运至弃土场或将合格的土料用于临近的路堤填筑,基底及边坡由人工清理修整至设计标高,机械开挖时要控制挖深,底部预留不少于20cm 厚用人工挖除,以免扰动基底。基底开挖前,周围挖设排水沟,以便 排除雨 水。 扩大基础和承 台 基坑的开挖,根据现场的地质和水文 情况,按规定放 出坡度进行开挖施工。因 地下 水埋 深较 浅 ,开挖时基坑加 设挡土板 或采取其 他 措施进行加 固 ,以保证 坑壁 或边坡的稳 定。同 时,为 便于排水和支立...
