中考物理实验复习探究凸透镜成像的规律

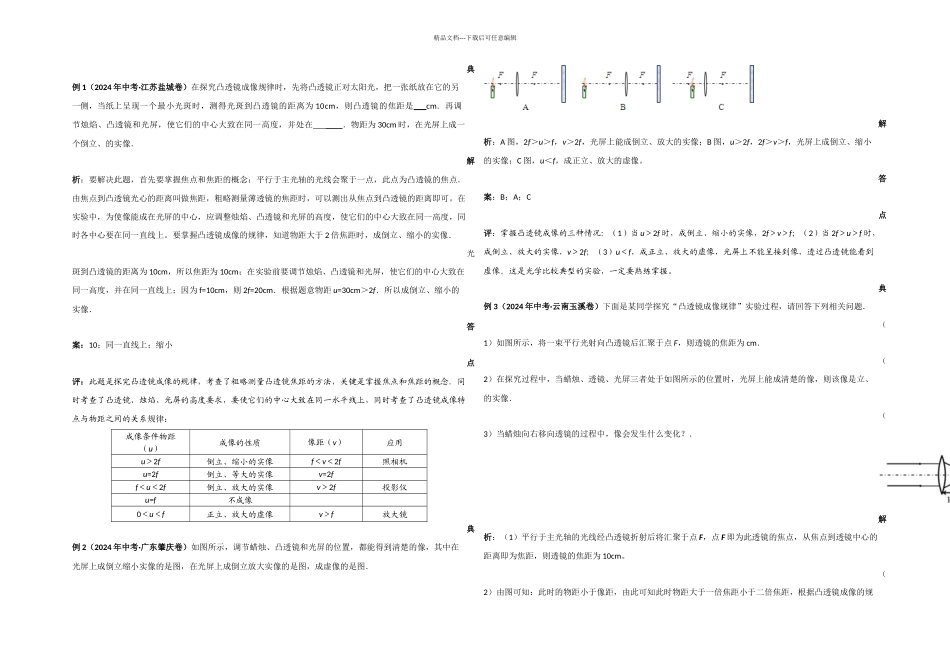

中考物理实验复习探究凸透镜成像的规律_第1页
1/15

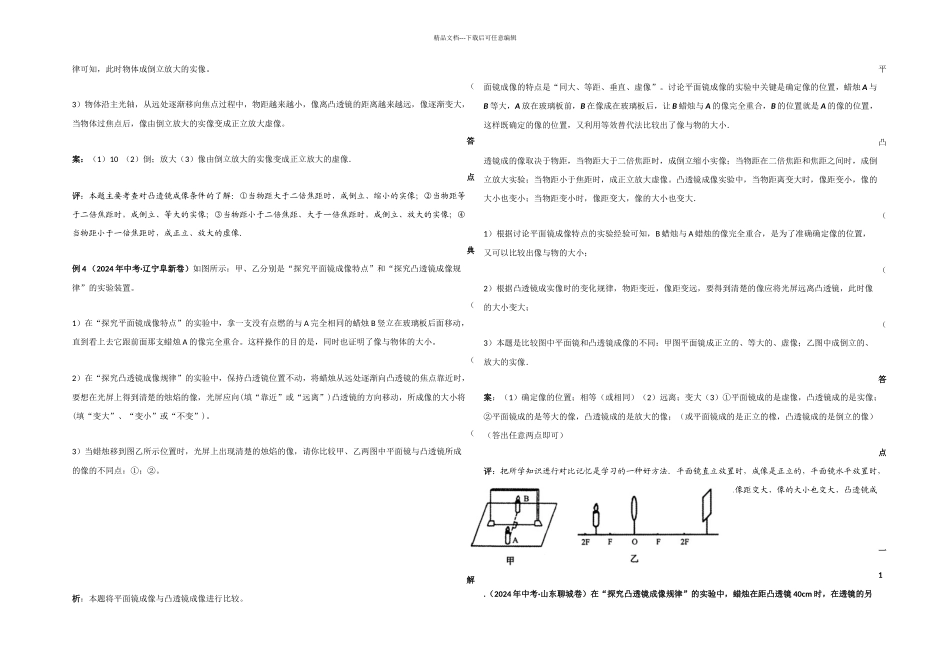

中考物理实验复习探究凸透镜成像的规律_第2页
2/15

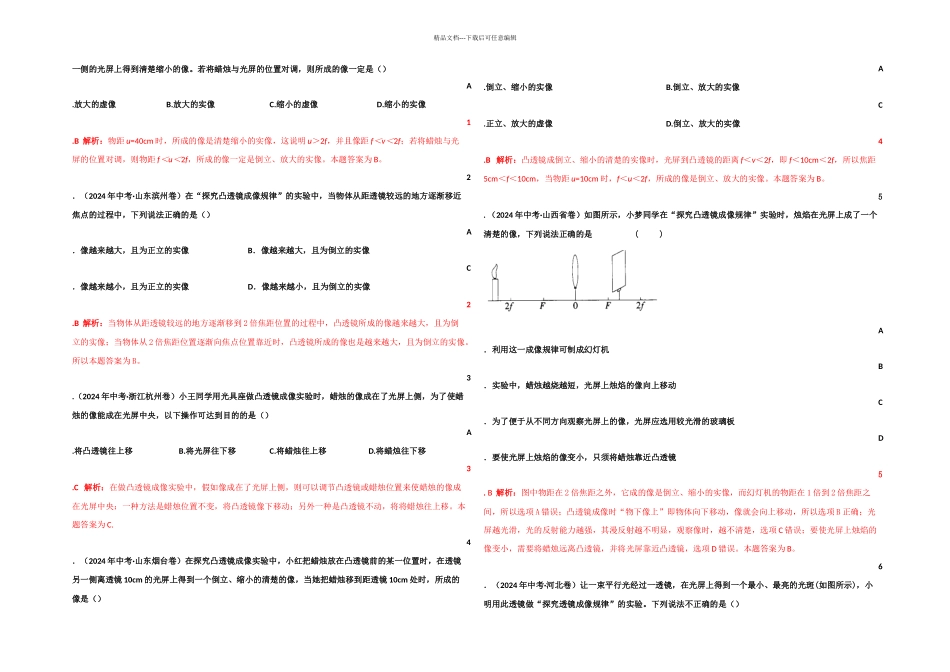

中考物理实验复习探究凸透镜成像的规律_第3页
3/15
精品文档---下载后可任意编辑典例 1(2024 年中考·江苏盐城卷)在探究凸透镜成像规律时,先将凸透镜正对太阳光,把一张纸放在它的另一侧,当纸上呈现一个最小光斑时,测得光斑到凸透镜的距离为 10cm,则凸透镜的焦距是___cm.再调节烛焰、凸透镜和光屏,使它们的中心大致在同一高度,并处在 ____ .物距为 30cm 时,在光屏上成一个倒立、的实像.解析:要解决此题,首先要掌握焦点和焦距的概念:平行于主光轴的光线会聚于一点,此点为凸透镜的焦点.由焦点到凸透镜光心的距离叫做焦距,粗略测量薄透镜的焦距时,可以测出从焦点到凸透镜的距离即可。在实验中,为使像能成在光屏的中心,应调整烛焰、凸透镜和光屏的高度,使它们的中心大致在同一高度,同时各中心要在同一直线上。要掌握凸透镜成像的规律,知道物距大于 2 倍焦距时,成倒立、缩小的实像.光斑到凸透镜的距离为 10cm,所以焦距为 10cm;在实验前要调节烛焰、凸透镜和光屏,使它们的中心大致在同一高度,并在同一直线上;因为 f=10cm,则 2f=20cm.根据题意物距 u=30cm>2f.所以成倒立、缩小的实像.答案:10;同一直线上;缩小点评:此题是探究凸透镜成像的规律,考查了粗略测量凸透镜焦距的方法,关键是掌握焦点和焦距的概念.同时考查了凸透镜、烛焰、光屏的高度要求,要使它们的中心大致在同一水平线上,同时考查了凸透镜成像特点与物距之间的关系规律:成像条件物距(u)成像的性质像距(v)应用u>2f倒立、缩小的实像f<v<2f照相机u=2f倒立、等大的实像v=2ff<u<2f倒立、放大的实像v>2f投影仪u=f不成像0<u<f正立、放大的虚像v>f放大镜典例 2(2024 年中考·广东肇庆卷)如图所示,调节蜡烛、凸透镜和光屏的位置,都能得到清楚的像,其中在光屏上成倒立缩小实像的是图,在光屏上成倒立放大实像的是图,成虚像的是图.解析:A 图,2f>u>f,v>2f,光屏上能成倒立、放大的实像;B 图,u>2f,2f>v>f,光屏上成倒立、缩小的实像;C 图,u<f,成正立、放大的虚像。答案:B;A;C点评:掌握凸透镜成像的三种情况:(1)当 u>2f 时,成倒立、缩小的实像,2f>v>f;(2)当 2f>u>f 时,成倒立、放大的实像,v>2f;(3)u<f,成正立、放大的虚像,光屏上不能呈接到像,透过凸透镜能看到虚像。这是光学比较典型的实验,一定要熟练掌握。典例 3(2024 年中考·云南玉溪卷)下面是某同学探究“凸透镜成像规律”实验过程,请回答下列相关问题.(1...
