人字形单斜式腹杆屋架钢结构设计计算书VIP专享

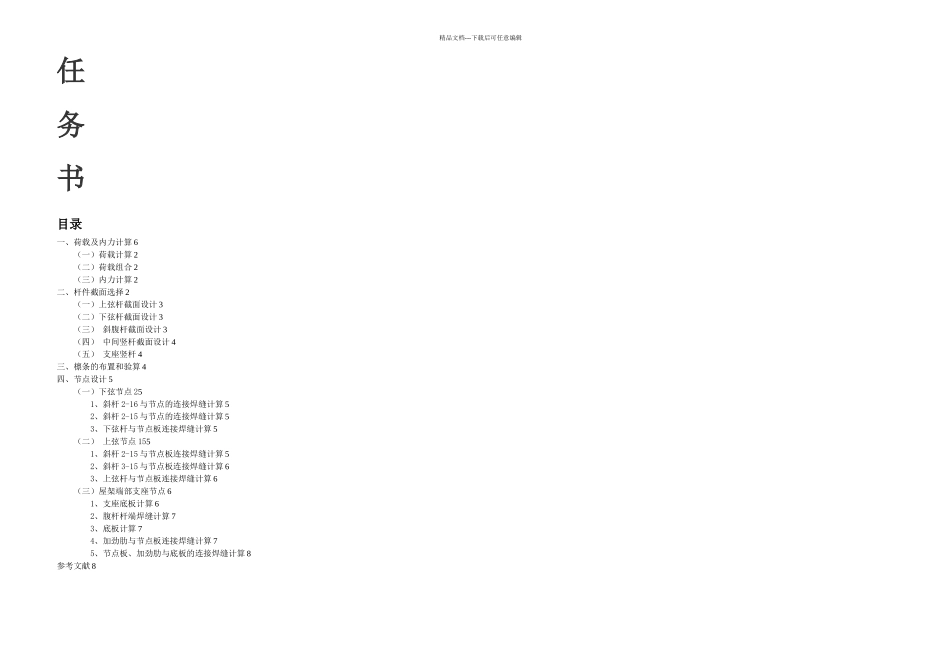

精品文档---下载后可任意编辑任务书目录一、荷载及内力计算 6（一）荷载计算 2（二）荷载组合 2（三）内力计算 2二、杆件截面选择 2（一）上弦杆截面设计 3（二）下弦杆截面设计 3（三） 斜腹杆截面设计 3（四） 中间竖杆截面设计 4（五） 支座竖杆 4三、檩条的布置和验算 4四、节点设计 5（一）下弦节点 251、斜杆 2-16 与节点的连接焊缝计算 52、斜杆 2-15 与节点的连接焊缝计算 53、下弦杆与节点板连接焊缝计算 5（二） 上弦节点 1551、斜杆 2-15 与节点板连接焊缝计算 52、斜杆 3-15 与节点板连接焊缝计算 63、上弦杆与节点板连接焊缝计算 6（三）屋架端部支座节点 61、支座底板计算 62、腹杆杆端焊缝计算 73、底板计算 74、加劲肋与节点板连接焊缝计算 75、节点板、加劲肋与底板的连接焊缝计算 8参考文献 8精品文档---下载后可任意编辑精品文档---下载后可任意编辑精品文档---下载后可任意编辑一、荷载及内力计算（一）荷载计算KN/m2 找平层（2mm KN/m2 泡沫混凝土保温层（8cm 厚） KN/m2 KN/m2KN/m2KN/m2 KN/m2 KN/m2 KN/m2由于屋面坡度不大，对荷载的影响较小，未予考虑。风荷载为吸力，重屋盖可不考虑。（二）荷载组合一般考虑全跨荷载，对跨中部分斜杆（一般为跨中每侧各两根斜腹杆）可考虑半跨组合，本设计在计算杆件截面时，将这些腹杆均按压杆控制长细比，不必考虑半跨荷载作用情况，只计算全跨满载时的杆件内力。节点荷载：组合一（可变荷载效应控制的组合）：××0.5¿0.7)×4×9=KN 组合二（永久荷载效应控制的组合）：Fd=(1.35×××0.×)×4×9=KNKN.（三）内力计算用图解法或数解法均可计算出全跨荷载作用下，屋架的杆件内力。其内力设计值见图。二、杆件截面选择KN，查表可知，选用支座节点板厚 t=14mm,中间节点板厚可为 t=12mm。精品文档---下载后可任意编辑（一）上弦杆截面设计整个上弦不改变截面，按最大内力计算。Nmax=KNlox=402loy=402设λ=80 ，查 Q235 钢的稳定系数表，可得ϕ=0.687 （由双角钢组成的 T 形和十字形截面均属于 b 类），则需要的截面积为A= Nϕf =1265.88×1030.687×215 =8570.3mm2根据需要 A，，查角钢规格表，选用2 L180×14，肢背间距 a=12mm，则： A=9780mm2，ix=55.7 mm，iy=78.8 mm按所选角钢进行验算：λΧ= loxix=402055.7 =72.17¿¿λ y=loyly=402078.8 =51.01则λxz=λx =72.17，ϕ=0.738，NϕA =1265.88×1030....
