教学互换性与技术测量实验

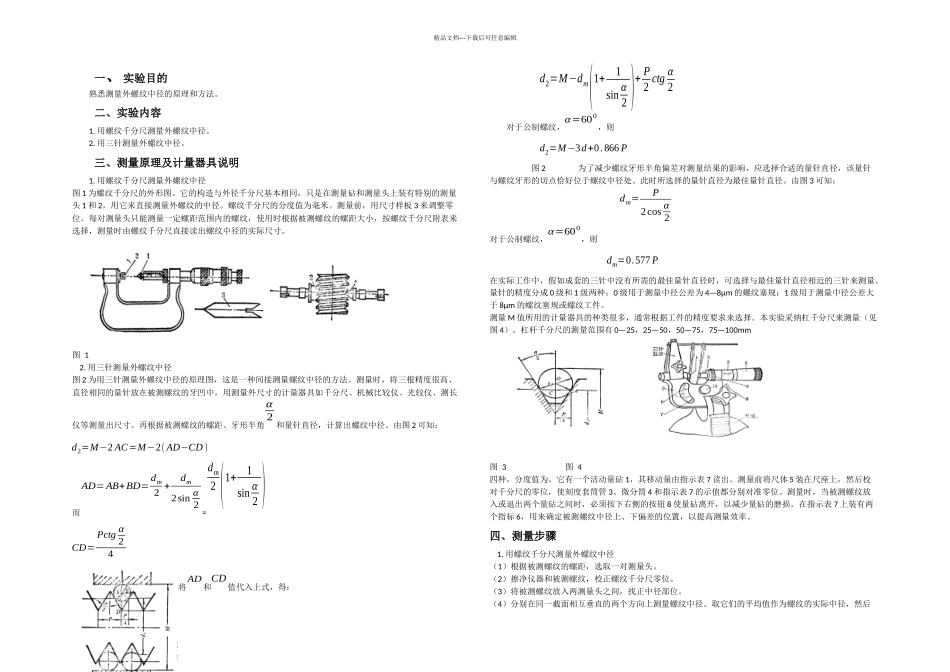

精品文档---下载后可任意编辑一、实验目的熟悉测量外螺纹中径的原理和方法。二、实验内容1. 用螺纹千分尺测量外螺纹中径。2. 用三针测量外螺纹中径。三、测量原理及计量器具说明1. 用螺纹千分尺测量外螺纹中径图 1 为螺纹千分尺的外形图。它的构造与外径千分尺基本相同，只是在测量砧和测量头上装有特别的测量头 1 和 2，用它来直接测量外螺纹的中径。螺纹千分尺的分度值为毫米。测量前，用尺寸样板 3 来调整零位。每对测量头只能测量一定螺距范围内的螺纹，使用时根据被测螺纹的螺距大小，按螺纹千分尺附表来选择，测量时由螺纹千分尺直接读出螺纹中径的实际尺寸。图 1 2. 用三针测量外螺纹中径图 2 为用三针测量外螺纹中径的原理图，这是一种间接测量螺纹中径的方法。测量时，将三根精度很高、直径相同的量针放在被测螺纹的牙凹中，用测量外尺寸的计量器具如千分尺、机械比较仪、光较仪、测长仪等测量出尺寸。再根据被测螺纹的螺距、牙形半角α2和量针直径，计算出螺纹中径。由图 2 可知：d2=M−2 AC=M−2( AD−CD )而AD=AB+BD=dm2 +dm2sin α2=dm2 (1+1sin α2 )CD=Pctg α24将AD和CD值代入上式，得：d2=M−dm(1+1sin α2 )+ P2 ctg α2对于公制螺纹，α=600，则d2=M−3d+0.866 P图 2 为了减少螺纹牙形半角偏差对测量结果的影响，应选择合适的量针直径，该量针与螺纹牙形的切点恰好位于螺纹中径处。此时所选择的量针直径为最佳量针直径。由图 3 可知：dm=P2cos α2对于公制螺纹，α=600，则dm=0.577 P在实际工作中，假如成套的三针中没有所需的最佳量针直径时，可选择与最佳量针直径相近的三针来测量。量针的精度分成 0 级和 1 级两种：0 级用于测量中径公差为 4—8μm 的螺纹塞规；1 级用于测量中径公差大于 8μm 的螺纹塞规或螺纹工件。测量 M 值所用的计量器具的种类很多，通常根据工件的精度要求来选择。本实验采纳杠千分尺来测量（见图 4）。杠杆千分尺的测量范围有 0—25，25—50，50—75，75—100mm 图 3 图 4四种，分度值为。它有一个活动量砧 1，其移动量由指示表 7 读出。测量前将尺体 5 装在尺座上，然后校对千分尺的零位，使刻度套筒管 3、微分筒 4 和指示表 7 的示值都分别对准零位。测量时，当被测螺纹放入或退出两个量砧之间时，必须按下右侧的按钮 8 使量砧离开，以减少量砧的磨损。在指示表 7 上装有两个指标 6，用来确定被测螺纹中径上、下偏差的位...
