扭剪型高强螺栓连接工艺

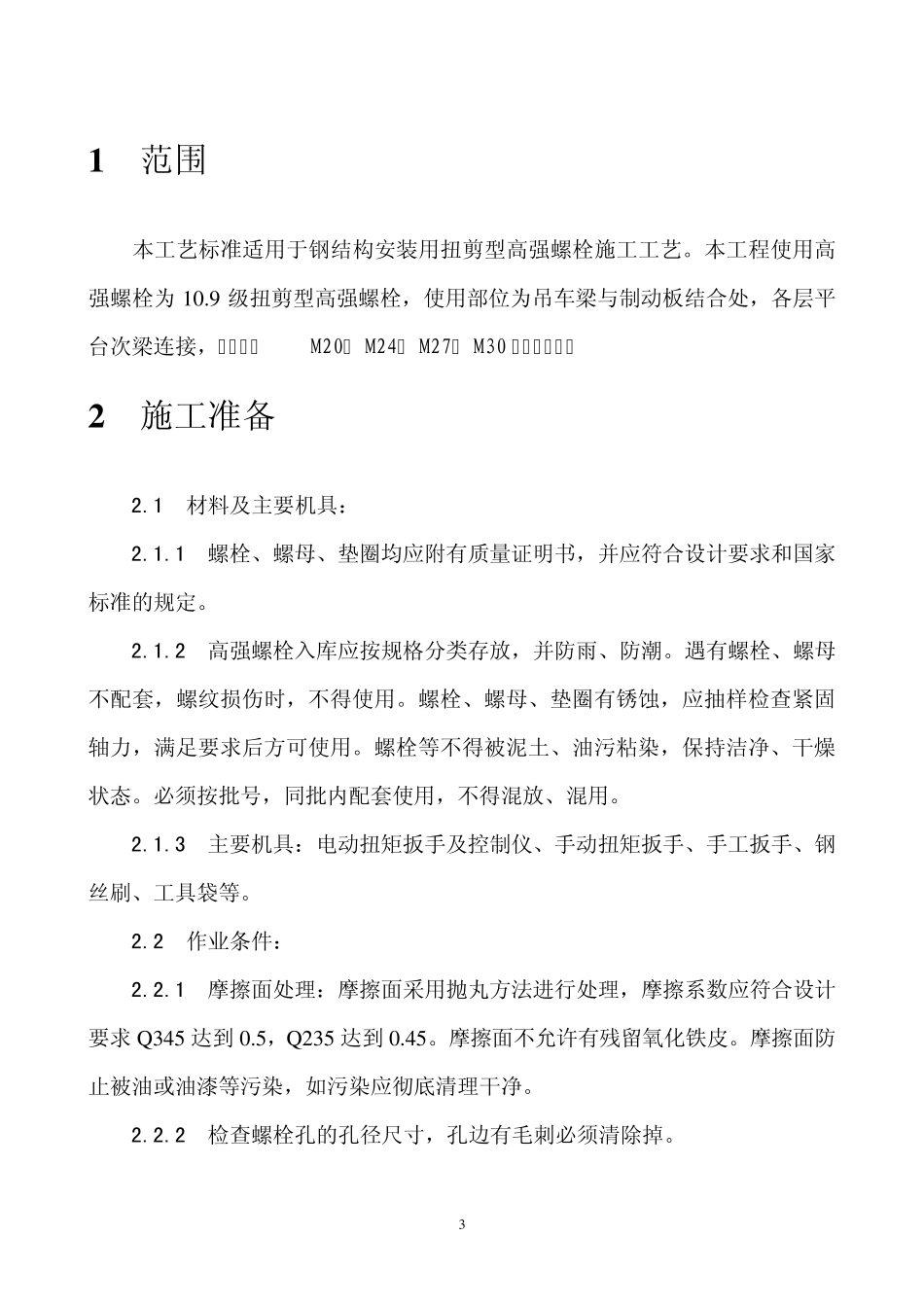

1 JL/B/Q7.1-01 施工组织设计会签单 编号： 工程名称 凌钢“十二五”结构调整技术改造工程 方案内容 1. 范围 2. 施工准备 3. 操作工艺 4. 质量标准 5. 成品保护 6. 应注意的质量问题 7. 质量记录 评审结果 项目经理批准 相关部门会签 2 目 录 1 范围 .......................................................... 3 2 施工准备 ...................................................... 3 3 操作工艺 ...................................................... 4 4 质量标准 ...................................................... 7 5 成品保护 ...................................................... 8 6 应注意的质量问题 .............................................. 8 7 质量记录 ...................................................... 8 3 1 范围 本工艺标准适用于钢结构安装用扭剪型高强螺栓施工工艺。本工程使用高强螺栓为10.9 级扭剪型高强螺栓，使用部位为吊车梁与制动板结合处，各层平台次梁连接，主要使用M20、 M24、 M27、 M30 高强度螺栓。 2 施工准备 2.1 材料及主要机具： 2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。 2.1.2 高强螺栓入库应按规格分类存放，并防雨、防潮。遇有螺栓、螺母不配套，螺纹损伤时，不得使用。螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。必须按批号，同批内配套使用，不得混放、混用。 2.1.3 主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。 2.2 作业条件： 2.2.1 摩擦面处理：摩擦面采用抛丸方法进行处理，摩擦系数应符合设计要求 Q 345 达到 0.5，Q 235 达到 0.45。摩擦面不允许有残留氧化铁皮。摩擦面防止被油或油漆等污染，如污染应彻底清理干净。 2.2.2 检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。 4 2.2.3 同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。 2.2.4 电动扳手及手动扳手应经过标定。 3 操作工艺 3.1 工艺流程： 作业准备 → 选择螺栓并配套 → 接头组装 → 安装临时螺栓 → 安装高强螺栓 → 高强螺栓紧固 → 检查验收 3.2 螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。...
