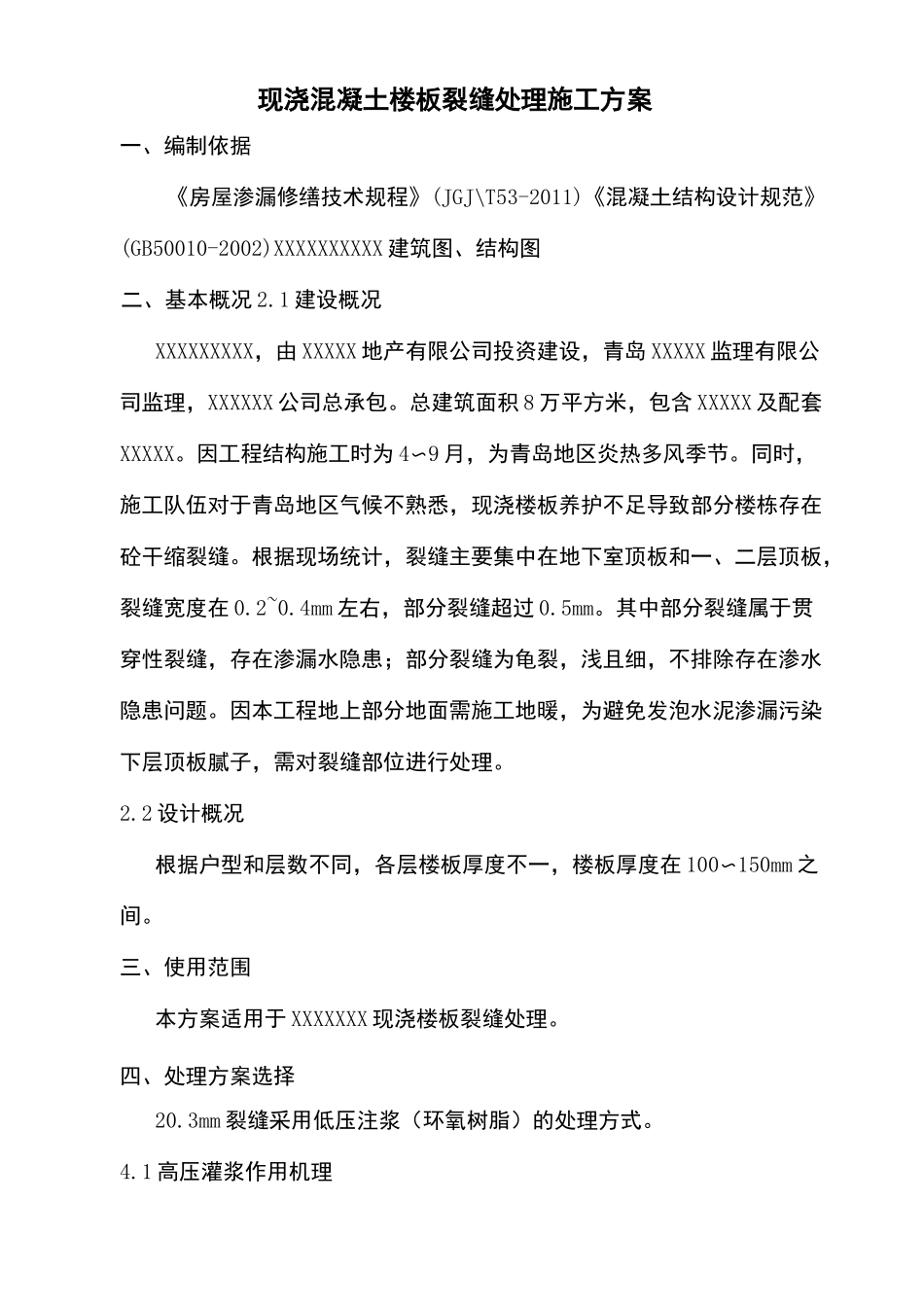

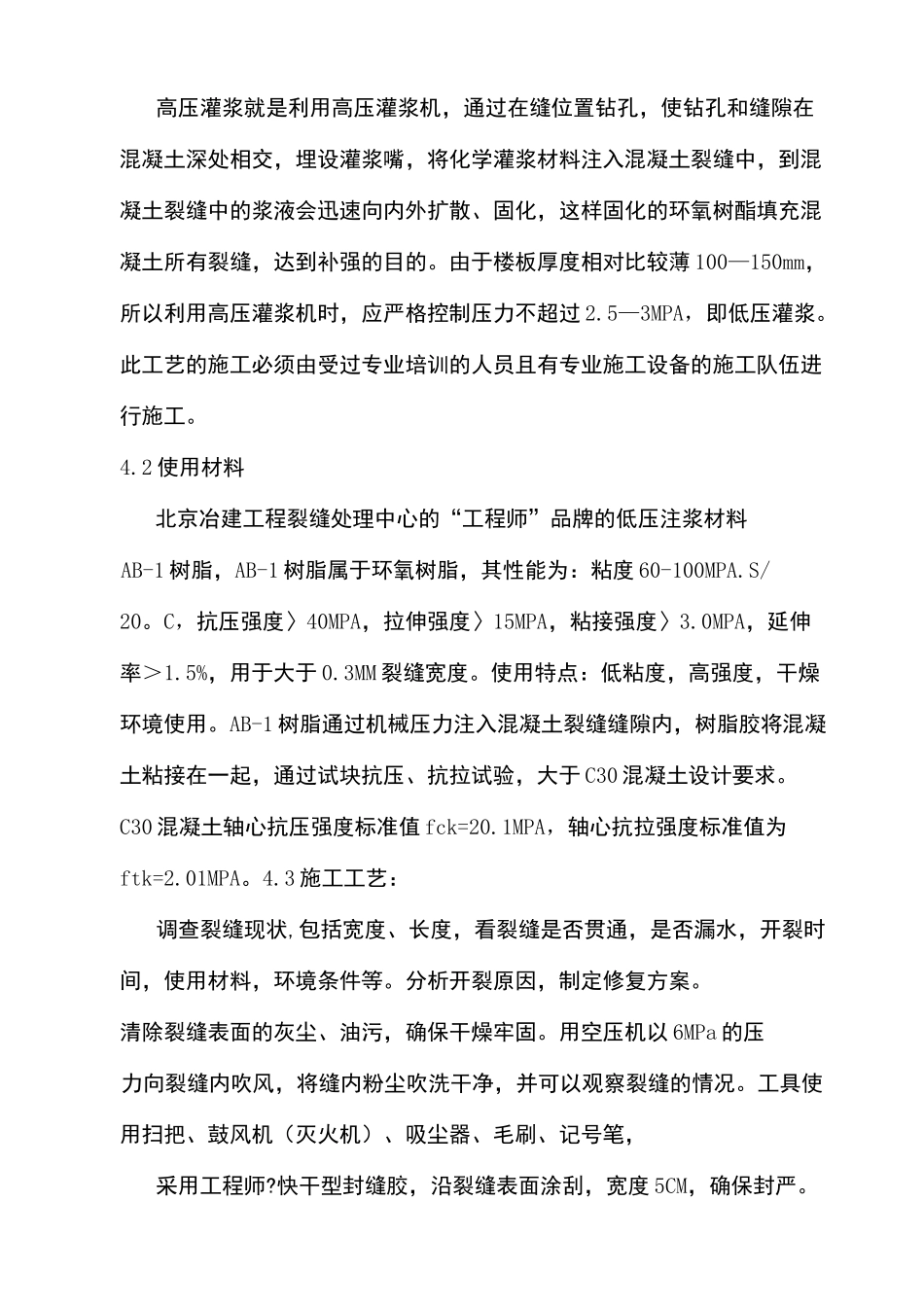

现浇混凝土楼板裂缝处理施工方案(总 4 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除现浇混凝土楼板裂缝处理施工方案一、编制依据《房屋渗漏修缮技术规程》(JGJ\T53-2011)《混凝土结构设计规范》(GB50010-2002)XXXXXXXXXX 建筑图、结构图二、基本概况 2.1 建设概况XXXXXXXXX，由 XXXXX 地产有限公司投资建设，青岛 XXXXX 监理有限公司监理，XXXXXX 公司总承包。总建筑面积 8 万平方米，包含 XXXXX 及配套XXXXX。因工程结构施工时为 4〜9 月，为青岛地区炎热多风季节。同时，施工队伍对于青岛地区气候不熟悉，现浇楼板养护不足导致部分楼栋存在砼干缩裂缝。根据现场统计，裂缝主要集中在地下室顶板和一、二层顶板，裂缝宽度在 0.2~0.4mm 左右，部分裂缝超过 0.5mm。其中部分裂缝属于贯穿性裂缝，存在渗漏水隐患；部分裂缝为龟裂，浅且细，不排除存在渗水隐患问题。因本工程地上部分地面需施工地暖，为避免发泡水泥渗漏污染下层顶板腻子，需对裂缝部位进行处理。2.2 设计概况根据户型和层数不同，各层楼板厚度不一，楼板厚度在 100〜150mm 之间。三、使用范围本方案适用于 XXXXXXX 现浇楼板裂缝处理。四、处理方案选择20.3mm 裂缝采用低压注浆（环氧树脂）的处理方式。4.1 高压灌浆作用机理高压灌浆就是利用高压灌浆机，通过在缝位置钻孔，使钻孔和缝隙在混凝土深处相交，埋设灌浆嘴，将化学灌浆材料注入混凝土裂缝中，到混凝土裂缝中的浆液会迅速向内外扩散、固化，这样固化的环氧树酯填充混凝土所有裂缝，达到补强的目的。由于楼板厚度相对比较薄 100—150mm，所以利用高压灌浆机时，应严格控制压力不超过 2.5—3MPA，即低压灌浆。此工艺的施工必须由受过专业培训的人员且有专业施工设备的施工队伍进行施工。4.2 使用材料北京冶建工程裂缝处理中心的“工程师”品牌的低压注浆材料AB-1 树脂，AB-1 树脂属于环氧树脂，其性能为：粘度 60-100MPA.S/20。C，抗压强度〉40MPA，拉伸强度〉15MPA，粘接强度〉3.0MPA，延伸率＞1.5%，用于大于 0.3MM 裂缝宽度。使用特点：低粘度，高强度，干燥环境使用。AB-1 树脂通过机械压力注入混凝土裂缝缝隙内，树脂胶将混凝土粘接在一起，通过试块抗压、抗拉试验，大于 C30 混凝土设计要求。C30 混凝土轴心抗压强度标准值 fck=20.1MPA，轴心抗拉强度标准值为ftk=2.01MPA。4.3 施工工艺：调查裂缝现状,包括宽度、长度，看裂缝是否贯通，是否漏...
