探地雷达最新发展概述VIP专享

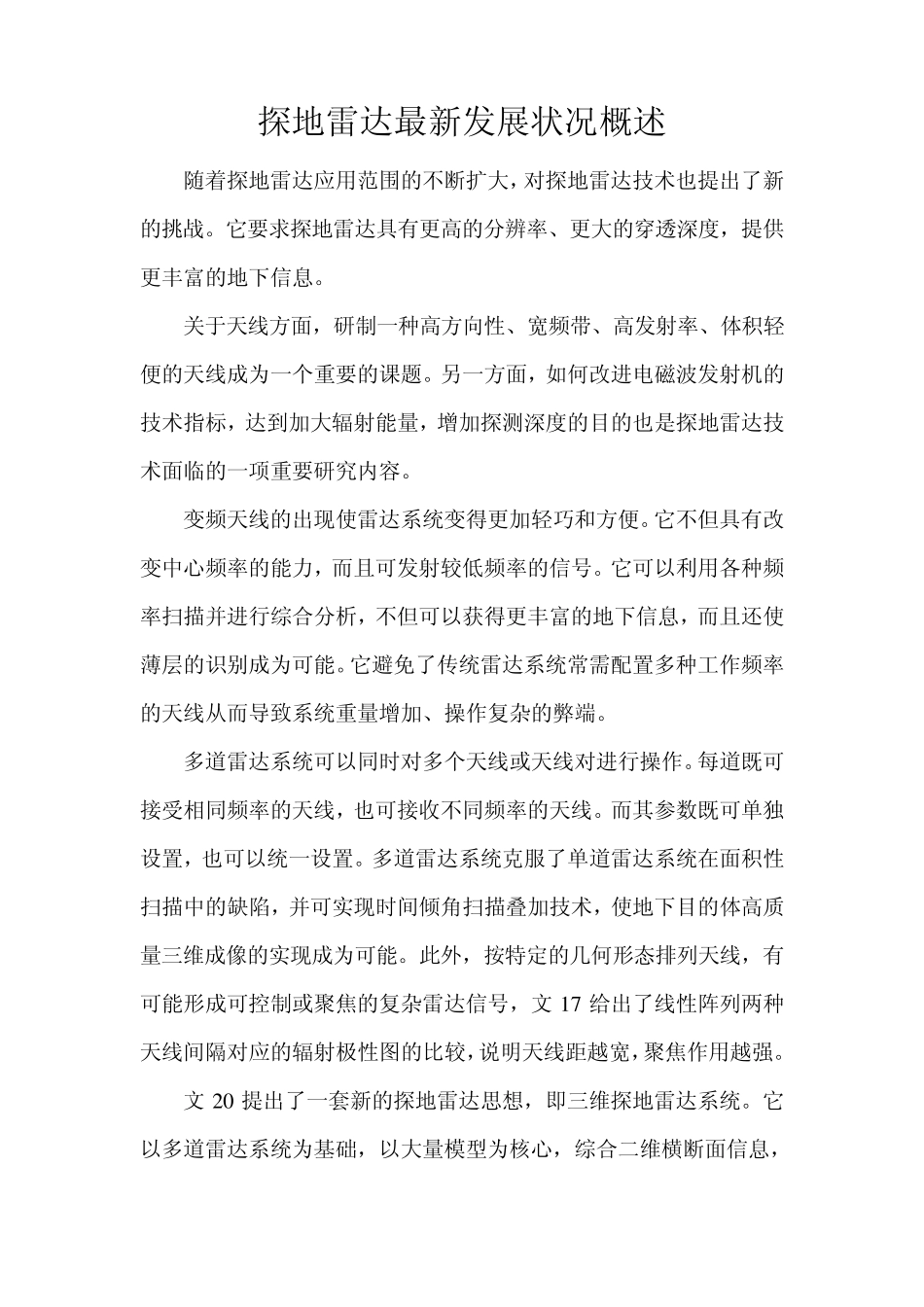

探地雷达最新发展状况概述 随着探地雷达应用范围的不断扩大，对探地雷达技术也提出了新的挑战。它要求探地雷达具有更高的分辨率、更大的穿透深度，提供更丰富的地下信息。 关于天线方面，研制一种高方向性、宽频带、高发射率、体积轻便的天线成为一个重要的课题。另一方面，如何改进电磁波发射机的技术指标，达到加大辐射能量，增加探测深度的目的也是探地雷达技术面临的一项重要研究内容。 变频天线的出现使雷达系统变得更加轻巧和方便。它不但具有改变中心频率的能力，而且可发射较低频率的信号。它可以利用各种频率扫描并进行综合分析，不但可以获得更丰富的地下信息，而且还使薄层的识别成为可能。它避免了传统雷达系统常需配置多种工作频率的天线从而导致系统重量增加、操作复杂的弊端。 多道雷达系统可以同时对多个天线或天线对进行操作。每道既可接受相同频率的天线，也可接收不同频率的天线。而其参数既可单独设置，也可以统一设置。多道雷达系统克服了单道雷达系统在面积性扫描中的缺陷，并可实现时间倾角扫描叠加技术，使地下目的体高质量三维成像的实现成为可能。此外，按特定的几何形态排列天线，有可能形成可控制或聚焦的复杂雷达信号，文 1 7 给出了线性阵列两种天线间隔对应的辐射极性图的比较，说明天线距越宽，聚焦作用越强。 文 2 0 提出了一套新的探地雷达思想，即三维探地雷达系统。它以多道雷达系统为基础，以大量模型为核心，综合二维横断面信息，最后形成地层三维图像。这是探地雷达发展的新方向。 就探地雷达数据处理方面而言，除已有的带通滤波、频率波数滤波外，反褶积和偏移技术是当前的两大热门课题。 反褶积是把雷达记录变成反射系数来消除大地干扰和天线瞬变及多次反射，达到提高数据垂直分辨能力的目的。但是，已有学者指出，由于地下介质的复杂性和噪声影响，反褶积处理的效果较之原始数据并没有多大的提高。这是因为，对褶积来讲，雷达电磁波的高衰减性和地下介质的频散现象，使得电磁脉冲子波在地下传播时要发生很大的变化，导致子波估计常出现很大的偏差。当然，对于简单的层状结构物，有可能得到适当的参数，从而获得较好的结果。 文8 认为，反褶积处理只是有助于雷达剖面上半部分的解释，而偏移处理技术则是将雷达记录中的每个反射点移到其本来位置，消除雷达图像的畸变，从而获得能够反映地下介质形状真实图像的二维成像方法。偏移技术对消除直立体的绕散、散射产生的相干噪声具有很大的潜力...
