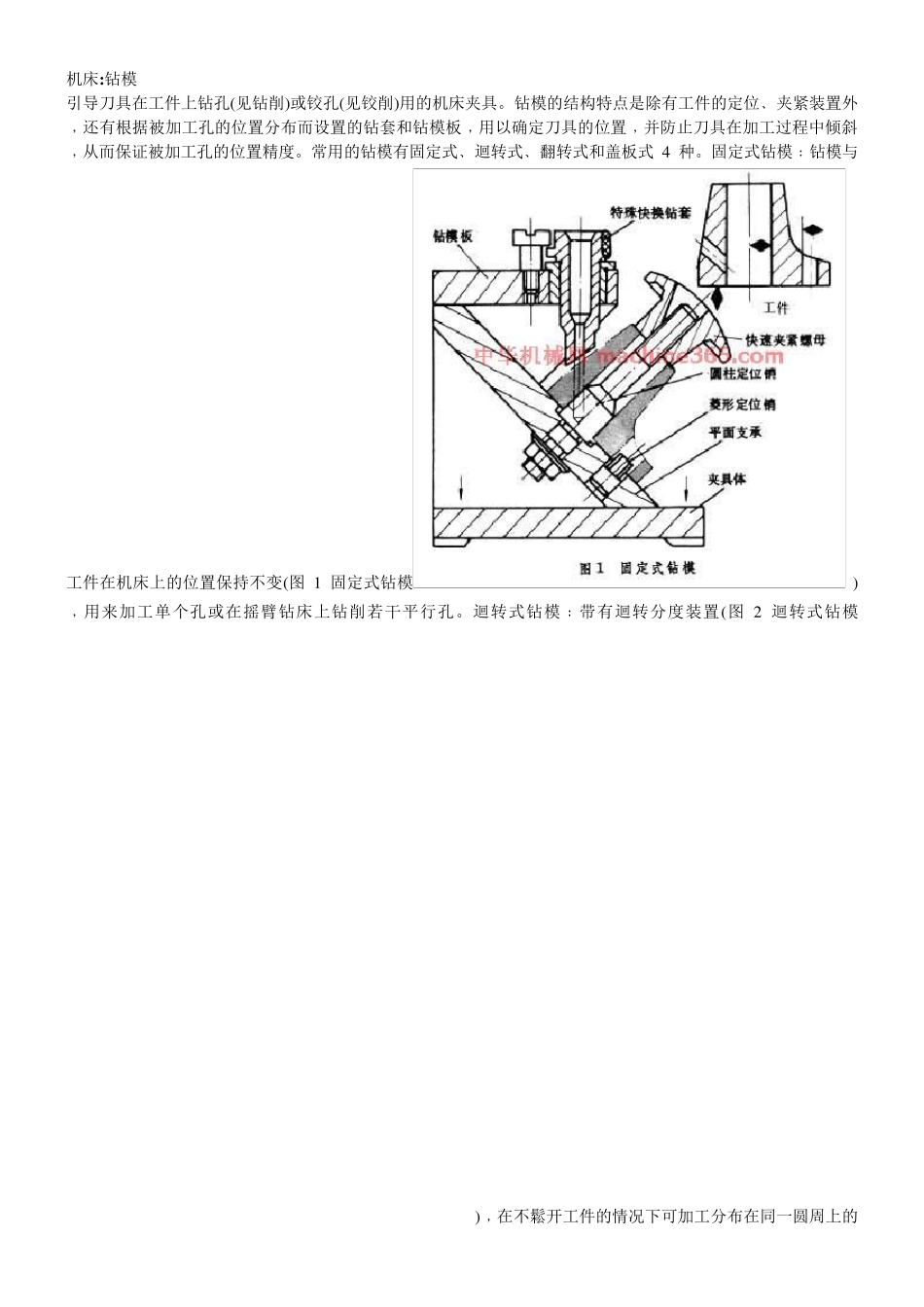

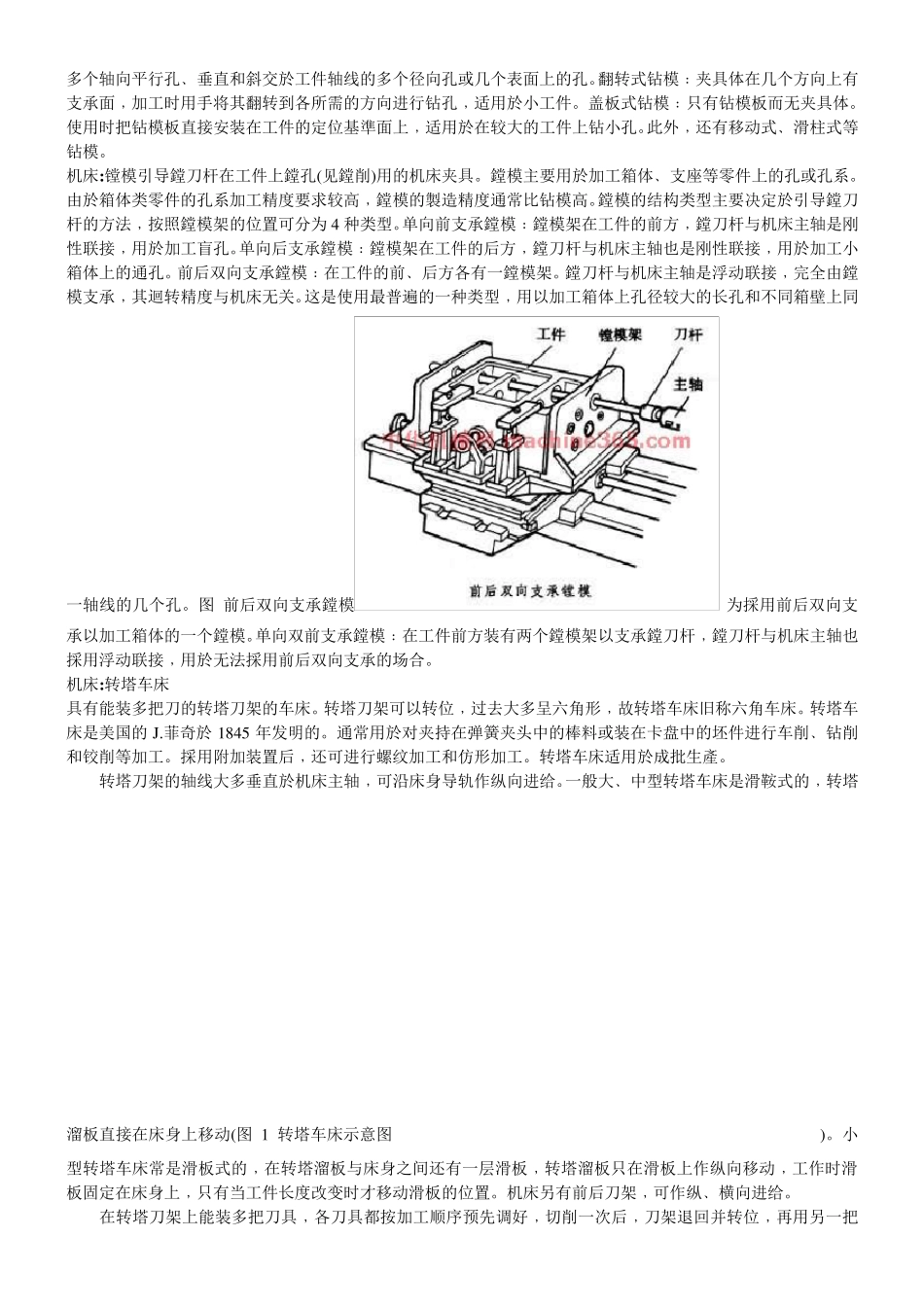

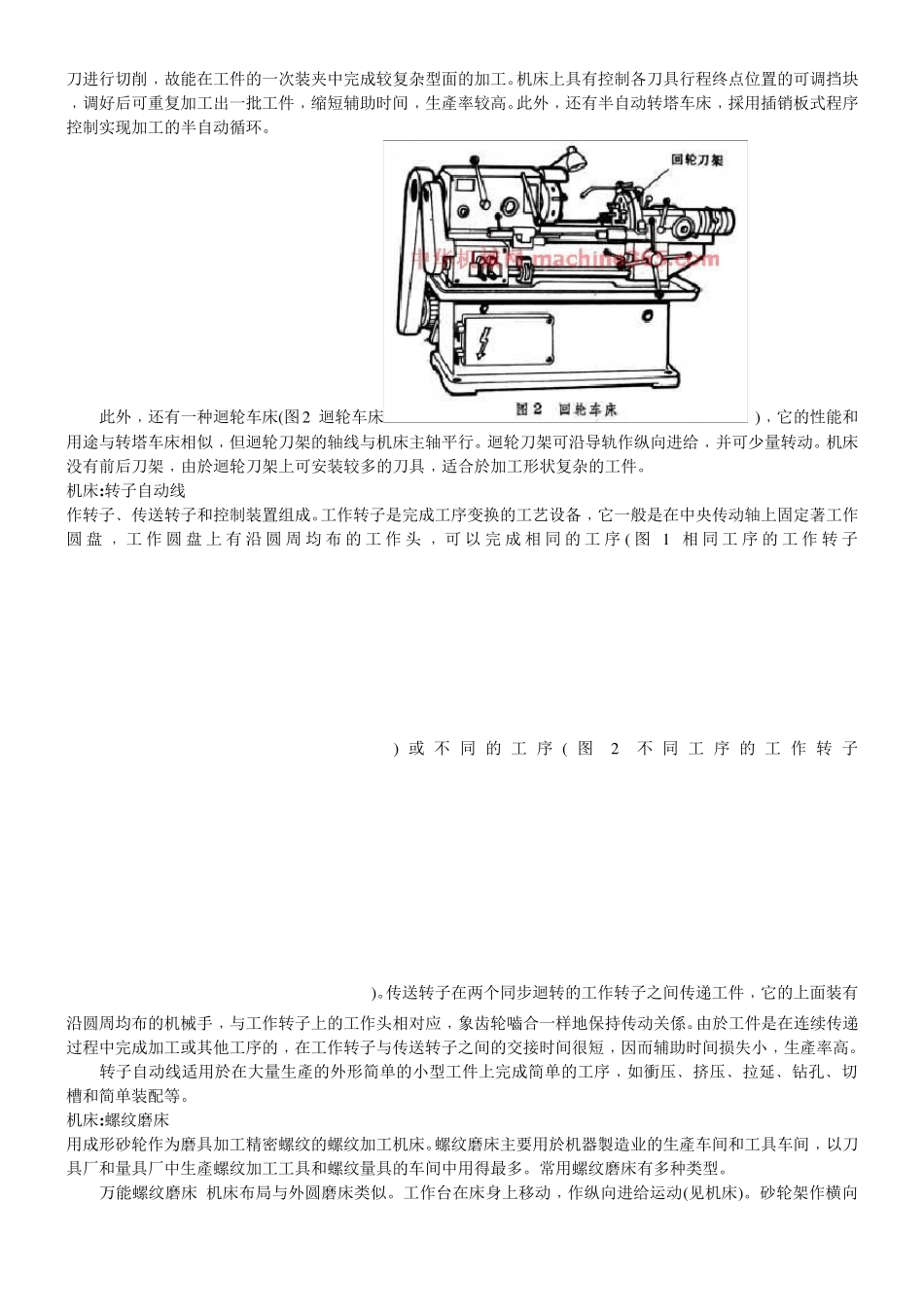

机床:钻模 引导刀具在工件上钻孔(见钻削)或铰孔(见铰削)用的机床夹具。钻模的结构特点是除有工件的定位﹑夹紧装置外﹐还有根据被加工孔的位置分布而设置的钻套和钻模板﹐用以确定刀具的位置﹐并防止刀具在加工过程中倾斜﹐从而保证被加工孔的位置精度。常用的钻模有固定式﹑迴转式﹑翻转式和盖板式 4 种。固定式钻模﹕钻模与工件在机床上的位置保持不变(图 1 固定式钻模 )﹐用来加工单个孔或在摇臂钻床上钻削若干平行孔。迴转式钻模﹕带有迴转分度装置(图 2 迴转式钻模 )﹐在不鬆开工件的情况下可加工分布在同一圆周上的多个轴向平行孔﹑垂直和斜交於工件轴线的多个径向孔或几个表面上的孔。翻转式钻模﹕夹具体在几个方向上有支承面﹐加工时用手将其翻转到各所需的方向进行钻孔﹐适用於小工件。盖板式钻模﹕只有钻模板而无夹具体。使用时把钻模板直接安装在工件的定位基準面上﹐适用於在较大的工件上钻小孔。此外﹐还有移动式﹑滑柱式等钻模。 机床:镗模引导鏜刀杆在工件上鏜孔(见鏜削)用的机床夹具。鏜模主要用於加工箱体﹑支座等零件上的孔或孔系。由於箱体类零件的孔系加工精度要求较高﹐鏜模的製造精度通常比钻模高。鏜模的结构类型主要决定於引导鏜刀杆的方法﹐按照鏜模架的位置可分为 4 种类型。单向前支承鏜模﹕鏜模架在工件的前方﹐鏜刀杆与机床主轴是刚性联接﹐用於加工盲孔。单向后支承鏜模﹕鏜模架在工件的后方﹐鏜刀杆与机床主轴也是刚性联接﹐用於加工小箱体上的通孔。前后双向支承鏜模﹕在工件的前﹑后方各有一鏜模架。鏜刀杆与机床主轴是浮动联接﹐完全由鏜模支承﹐其迴转精度与机床无关。这是使用最普遍的一种类型﹐用以加工箱体上孔径较大的长孔和不同箱壁上同一轴线的几个孔。图 前后双向支承鏜模 为採用前后双向支承以加工箱体的一个鏜模。单向双前支承鏜模﹕在工件前方装有两个鏜模架以支承鏜刀杆﹐鏜刀杆与机床主轴也採用浮动联接﹐用於无法採用前后双向支承的场合。 机床:转塔车床 具有能装多把刀的转塔刀架的车床。转塔刀架可以转位﹐过去大多呈六角形﹐故转塔车床旧称六角车床。转塔车床是美 国 的J.菲 奇 於1845 年 发 明 的。通常用於对 夹持 在弹 簧 夹头 中 的棒 料 或装在卡 盘 中 的坯 件进行车削﹑钻削和铰 削等加工。採用附 加装置后﹐还可进行螺 纹 加工和仿 形加工。转塔车床适用於成 批 生 產 。 转塔刀架的轴线大多垂直於机床主轴﹐可沿 床身 导轨 作 纵 ...
