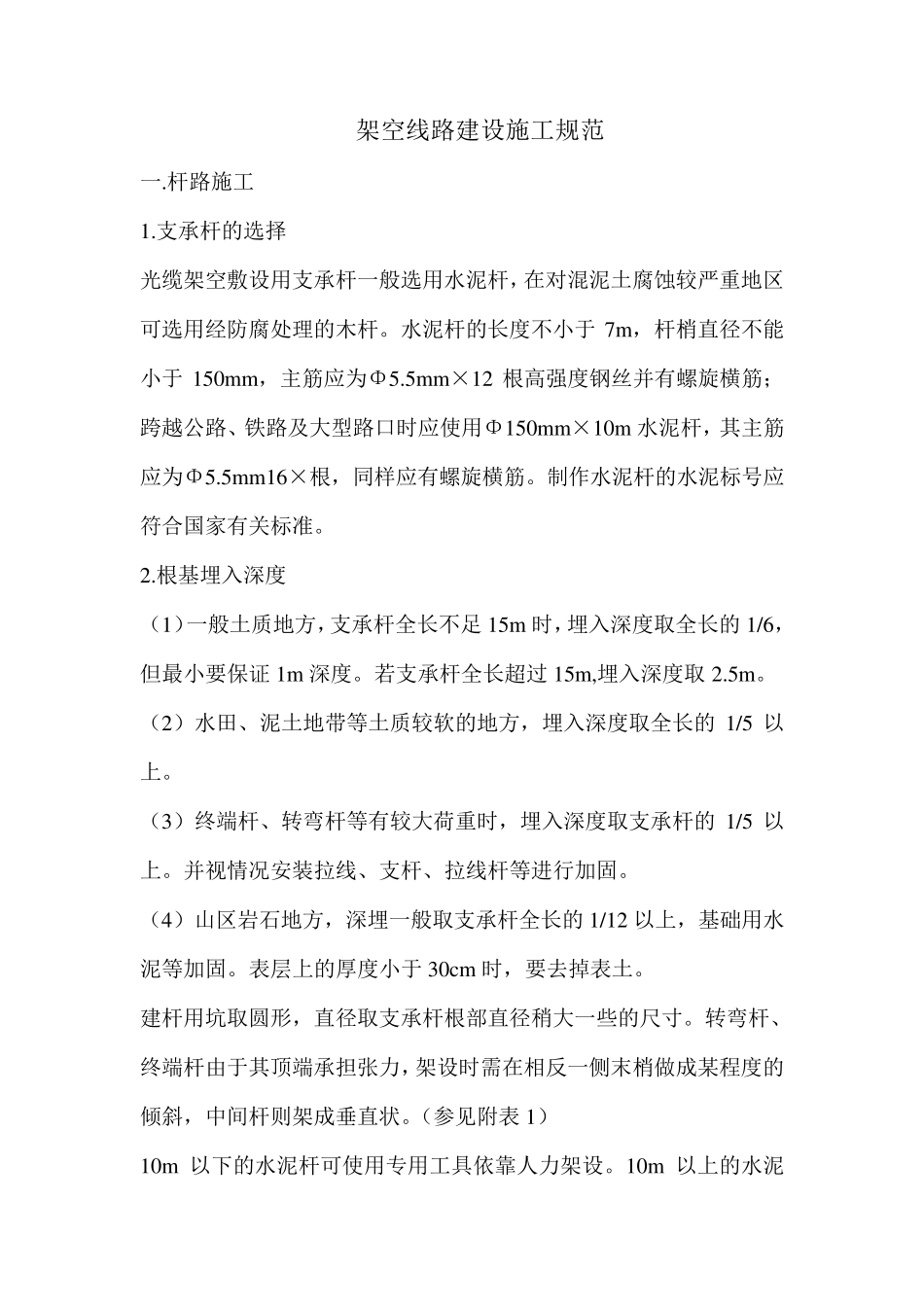

架空线路建设施工规范 一.杆路施工 1.支承杆的选择 光缆架空敷设用支承杆一般选用水泥杆，在对混泥土腐蚀较严重地区可选用经防腐处理的木杆。水泥杆的长度不小于7m ，杆梢直径不能小于150m m ，主筋应为Φ5.5m m ×12 根高强度钢丝并有螺旋横筋；跨越公路、铁路及大型路口时应使用Φ150m m ×10m 水泥杆，其主筋应为Φ5.5m m 16×根，同样应有螺旋横筋。制作水泥杆的水泥标号应符合国家有关标准。 2.根基埋入深度 （1）一般土质地方，支承杆全长不足 15m 时，埋入深度取全长的1/6，但最小要保证 1m 深度。若支承杆全长超过 15m ,埋入深度取 2.5m 。 （2）水田、泥土地带等土质较软的地方，埋入深度取全长的1/5 以上。 （3）终端杆、转弯杆等有较大荷重时，埋入深度取支承杆的1/5 以上。并视情况安装拉线、支杆、拉线杆等进行加固。 （4）山区岩石地方，深埋一般取支承杆全长的1/12 以上，基础用水泥等加固。表层上的厚度小于30cm 时，要去掉表土。 建杆用坑取圆形，直径取支承杆根部直径稍大一些的尺寸。转弯杆、终端杆由于其顶端承担张力，架设时需在相反一侧末梢做成某程度的倾斜，中间杆则架成垂直状。（参见附表 1） 10m以下的水泥杆可使用专用工具依靠人力架设。10m以上的水泥 杆，一般需要使用吊车架设。 3.帮桩、杆根横木、根基加固等的安装施工 在暴风，积雪地带或地质特别松软的地方，以及杆与杆之间因跨越河流、山谷而距离太大或架设光缆较多时，线路的中间杆、转弯杆、高拉力杆均应采取安装帮桩、杆根横木、增加水泥基础或扩墩等加固措施，以防强风时发生事故。 4.杆路走向与杆距 杆路走向应尽量不跨越建筑物，力争避免与其他杆路较越并减少与强电杆路并行架设。若与电力、电信杆路或地埋线路平行、较越架设时，应符合有关规定（两行平行线路相距至少应大于一个倒杆距离）并采取有效措施，以防止相互干扰和发生事故。杆路沿公路架设时应离开公路界石以外至少 10m。线杆距离一般为50m，遇有特殊情况，可以适当缩短或加长。加长时应采取相应加固措施。 5.拉线 （1）种类：一般情况下，直线杆路每8 棵基杆装设人字（两侧）拉线，每16 棵基杆装设四方拉线，特殊地段适当加密。线路转角杆、终端杆、过路杆等均应设置相应拉线。拉线均应在承受支承杆负荷方向的相反方向安装。 （2）拉线的安装标准：拉线用抱箍、夹板、U 型卡、心形环、螺栓、地锚棒、扎线及悬挂钢绞线的横担等各种铁件，均应采...
