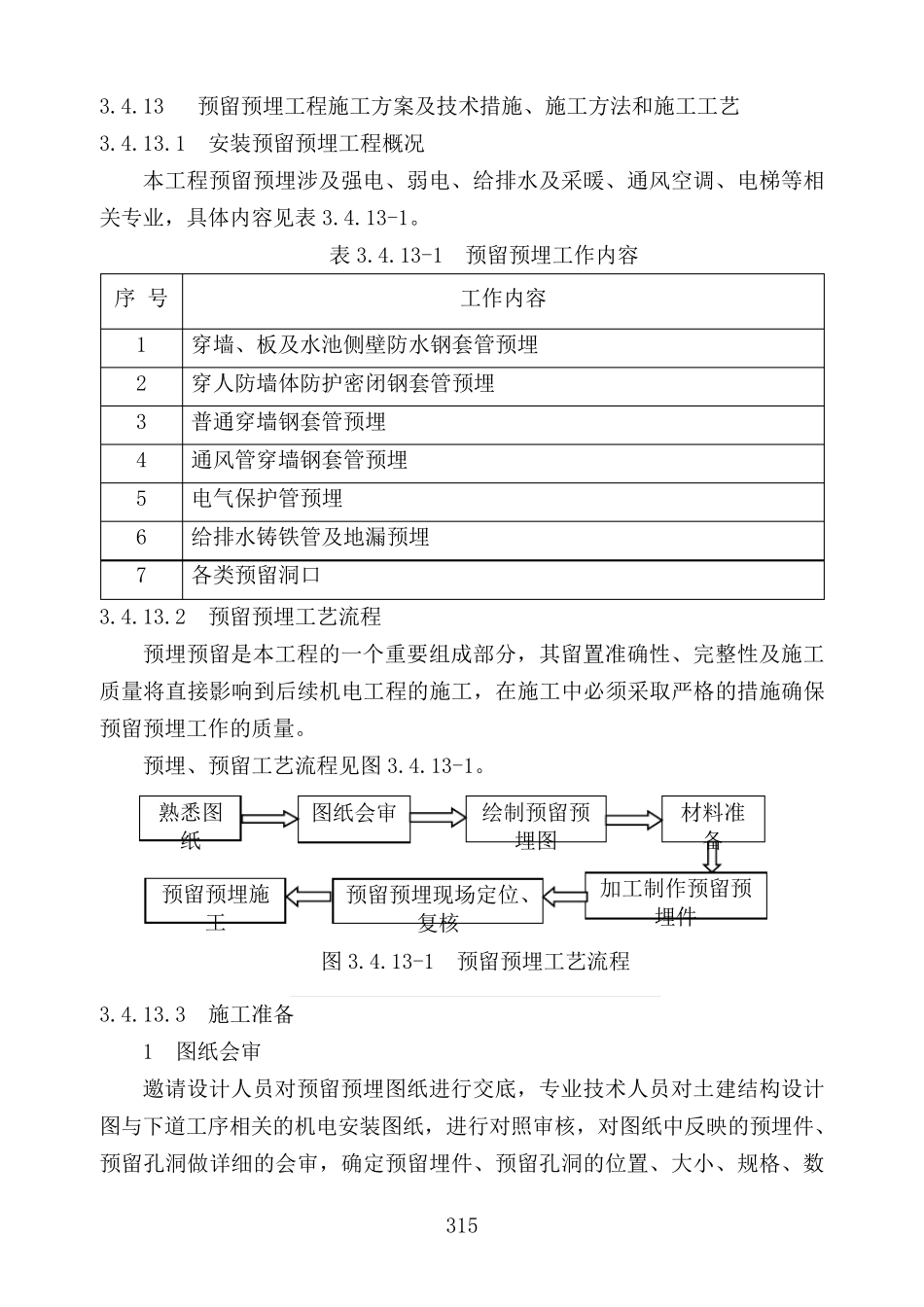

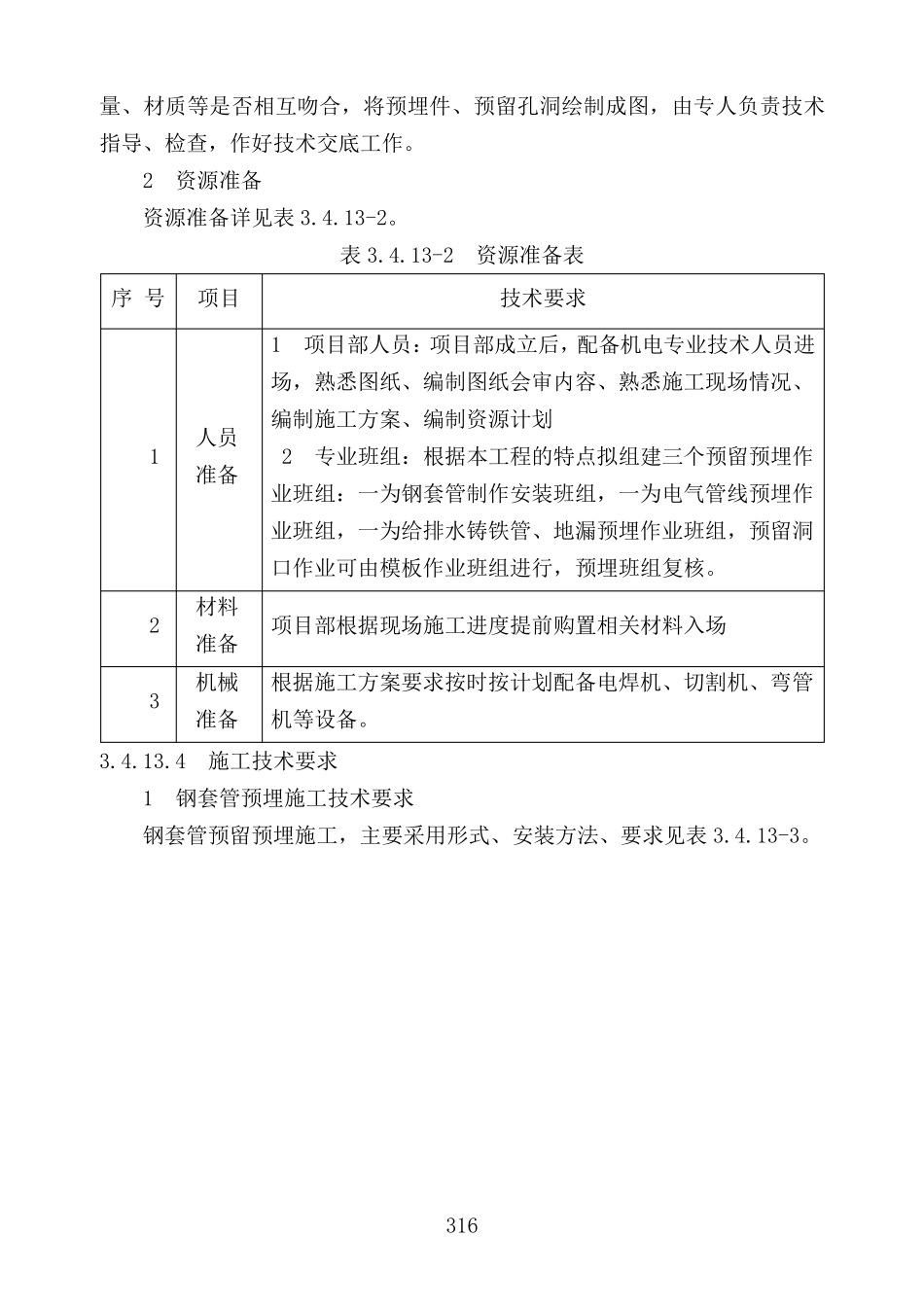

315 3.4.13 预留预埋工程施工方案及技术措施、施工方法和施工工艺 3.4.13.1 安装预留预埋工程概况 本工程预留预埋涉及强电、弱电、给排水及采暖、通风空调、电梯等相关专业,具体内容见表 3.4.13-1。 表 3.4.13-1 预留预埋工作内容 序 号 工作内容 1 穿墙、板及水池侧壁防水钢套管预埋 2 穿人防墙体防护密闭钢套管预埋 3 普通穿墙钢套管预埋 4 通风管穿墙钢套管预埋 5 电气保护管预埋 6 给排水铸铁管及地漏预埋 7 各类预留洞口 3.4.13.2 预留预埋工艺流程 预埋预留是本工程的一个重要组成部分,其留置准确性、完整性及施工质量将直接影响到后续机电工程的施工,在施工中必须采取严格的措施确保预留预埋工作的质量。 预埋、预留工艺流程见图 3.4.13-1。 3.4.13.3 施工准备 1 图纸会审 邀请设计人员对预留预埋图纸进行交底,专业技术人员对土建结构设计图与下道工序相关的机电安装图纸,进行对照审核,对图纸中反映的预埋件、预留孔洞做详细的会审,确定预留埋件、预留孔洞的位置、大小、规格、数绘制预留预埋图 图纸会审 熟悉图纸 预留预埋现场定位、复核 加工制作预留预埋件 材料准备 预留预埋施工 图 3.4.13-1 预留预埋工艺流程 316 量、材质等是否相互吻合,将预埋件、预留孔洞绘制成图,由专人负责技术指导、检查,作好技术交底工作。 2 资源准备 资源准备详见表 3.4.13-2。 表 3.4.13-2 资源准备表 序 号 项目 技术要求 1 人员 准备 1 项目部人员:项目部成立后,配备机电专业技术人员进场,熟悉图纸、编制图纸会审内容、熟悉施工现场情况、编制施工方案、编制资源计划 2 专业班组:根据本工程的特点拟组建三个预留预埋作业班组:一为钢套管制作安装班组,一为电气管线预埋作业班组,一为给排水铸铁管、地漏预埋作业班组,预留洞口作业可由模板作业班组进行,预埋班组复核。 2 材料 准备 项目部根据现场施工进度提前购置相关材料入场 3 机械 准备 根据施工方案要求按时按计划配备电焊机、切割机、弯管机等设备。 3.4.13.4 施工技术要求 1 钢套管预埋施工技术要求 钢套管预留预埋施工,主要采用形式、安装方法、要求见表 3.4.13-3。 317 表3.4.13-3 预埋套管的安装方法及要求 序号 套管安装位置 套管安装样图 符号说明 安装要求 1 穿地下建筑外墙、水池侧壁等防水墙体及顶板 1-机电管道 2-镀锌钢套管 3-防水翼环或防护密闭肋板(穿越人防区域) ...
