用二次成像法测凸透镜焦距实验报告

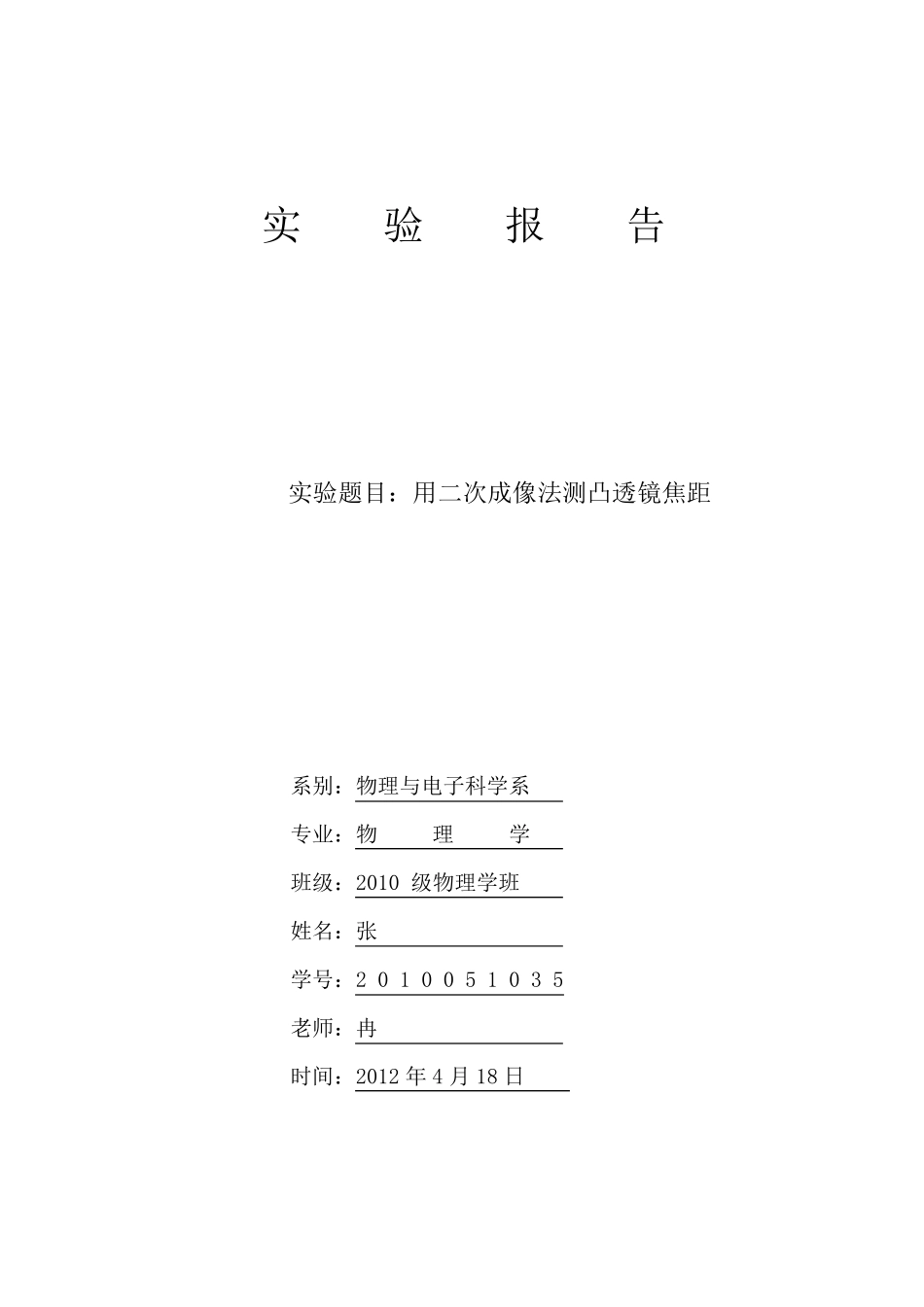

实 验 报 告 实验题目：用二次成像法测凸透镜焦距 系别：物理与电子科学系 专业：物 理 学 班级：2010 级物理学班 姓名：张 * * 学号：2 0 1 0 0 5 1 0 3 5 老师：冉 * * 时间：2012 年 4 月 18 日 2 目 录 一 实验名称… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..3 二 实验目的… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..3 三 实验器材… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..3 四 实验原理… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..3 五 实验步骤… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..4 六 实验数据记录与处理… … … … … … … … … … … … … … … … … … … … … … … ..5 七 误差分析… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..6 八 参考文献… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..7 3 一 实验名称：用贝塞耳法（两次成像法）测薄凸透镜焦距； 二 实验目的： 1 掌握光具座的使用方法，学会调节光学系统，使之共轴； 2 掌握用贝塞耳法（两次成像法）测薄凸透镜焦距的方法； 3 掌握简单光路的分析和光学元件等高共轴调节的方法； 三 实验器材: 1：白光源S 5：白屏H （SZ-13） 2：物屏P (SZ-14) 6：二维平移底座（SZ-02） 3：凸透镜L ( f =190 mm) 7：三维平移底座（SZ-01） 4：二维架(SZ-07)或透镜架(SZ-08) 8－9：通用底座（SZ-04） 四 实验原理: 图2-1 如图2-1，取物体与像屏之间的距离L 大于4 倍凸透镜焦距f，即L>4f,并保持L 不变。沿光轴方向移动透镜，则在像屏上必能两次成像。当透镜在位置I 时屏上将出现一个放大清晰的像（设此物距为u，像距为v）；当透镜在位置II 时，屏上又将出现...
