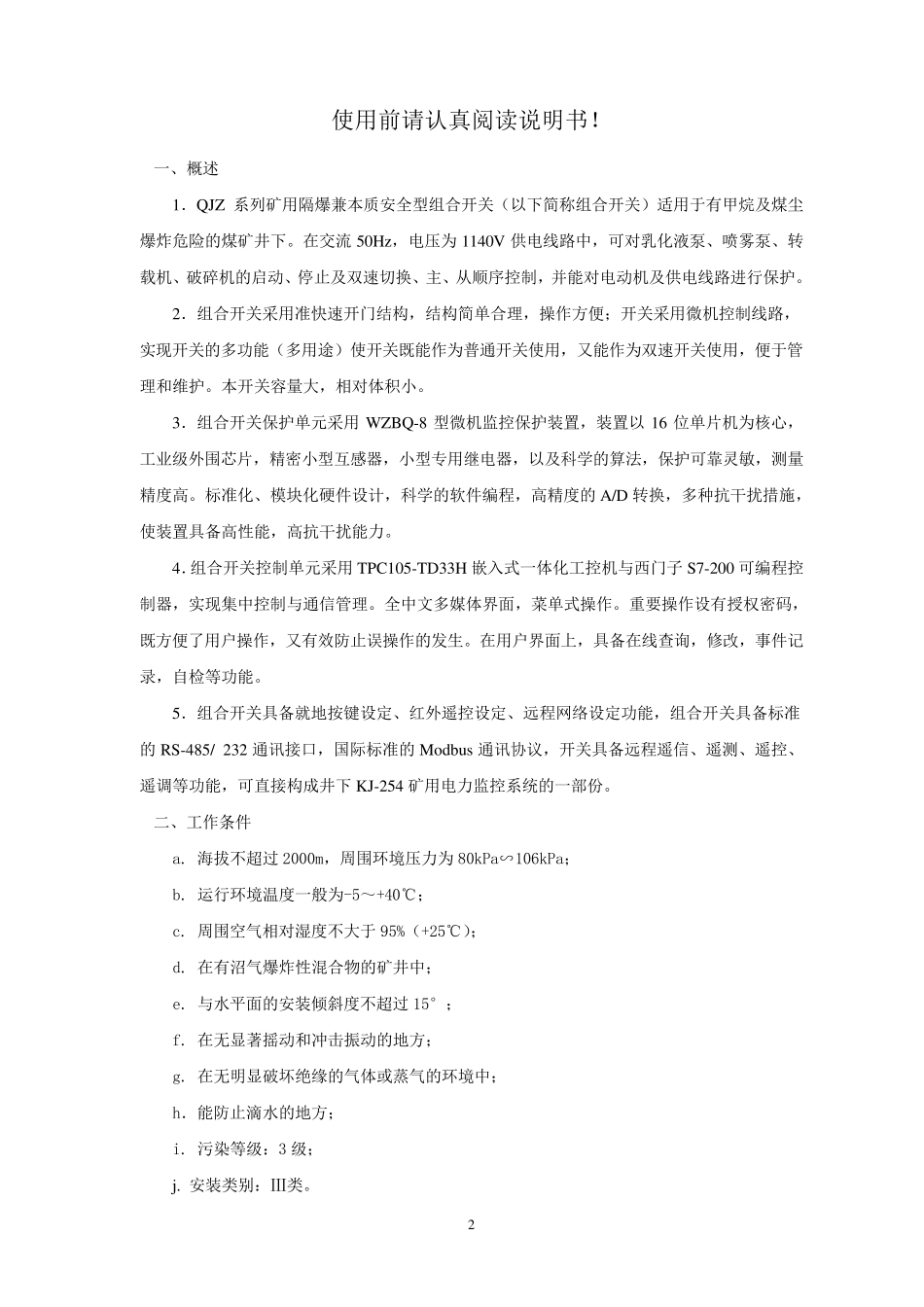

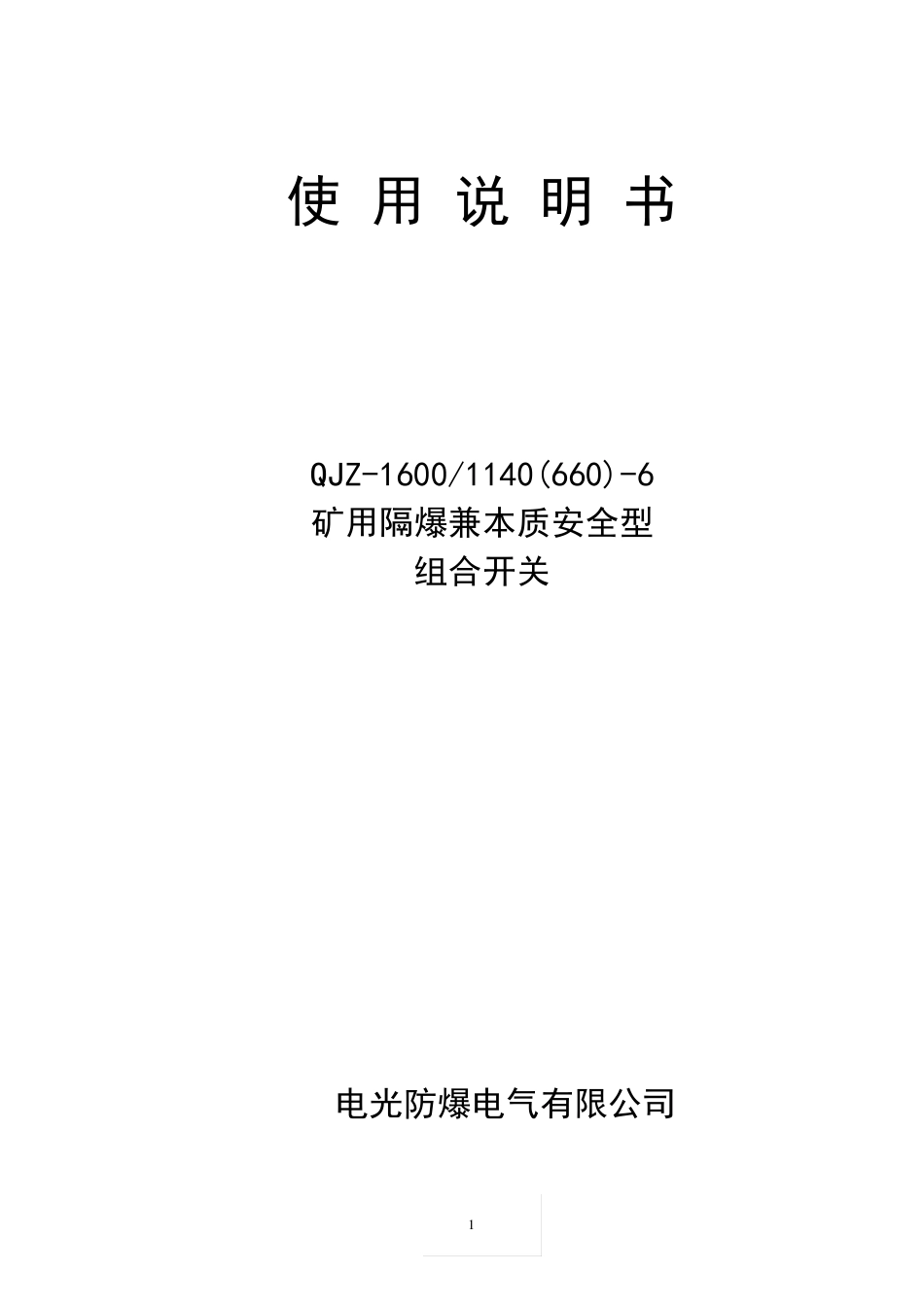

1 使 用 说 明 书 QJZ-1600/1140(660)-6 矿用隔爆兼本质安全型 组合开关 电光防爆电气有限公司 2 使 用 前 请 认 真 阅 读 说 明 书 ！ 一 、 概 述 1． QJZ 系 列 矿 用 隔 爆 兼 本 质 安 全 型 组 合 开 关 （ 以 下 简 称 组 合 开 关 ） 适 用 于 有 甲 烷 及 煤 尘爆 炸 危 险 的 煤 矿 井 下 。 在 交 流 50Hz， 电 压 为 1140V 供 电 线 路 中 ， 可 对 乳 化 液 泵 、 喷 雾 泵 、 转载 机 、 破 碎 机 的 启 动 、 停 止 及 双 速 切 换 、 主 、 从 顺 序 控 制 ， 并 能 对 电 动 机 及 供 电 线 路 进 行 保 护 。 2． 组 合 开 关 采 用 准 快 速 开 门 结 构 ， 结 构 简 单 合 理 ， 操 作 方 便 ； 开 关 采 用 微 机 控 制 线 路 ，实 现 开 关 的 多 功 能 （ 多 用 途 ） 使 开 关 既 能 作 为 普 通 开 关 使 用 ， 又 能 作 为 双 速 开 关 使 用 ， 便 于 管理 和 维 护 。 本 开 关 容 量 大 ， 相 对 体 积 小。 3． 组 合 开 关 保 护 单 元采 用WZBQ-8 型 微 机 监控 保 护 装置， 装置以16 位单 片机 为 核心，工业级外围芯片， 精密小型 互感器， 小型 专用 继电 器， 以 及 科学的 算法， 保 护 可 靠灵敏， 测量精度高。 标准 化 、 模块化 硬件设计， 科学的 软件编程， 高精度的 A/D 转 换 ， 多 种抗干扰措施，使 装置具备高性能 ， 高抗干扰能 力。 4．组 合 开 关 控 制 单 元采 用 TPC105-TD33H 嵌入式一 体 化 工控 机 与西门 子S7-200 可 编程控制 器， 实 现 集中 控 制 与通 信管 理 。 全 中 文多 媒体 界面， 菜单 式操 作 。 重要操 作 设有 授权密码，既 方 便 了用 户操 作 ， 又 有 效防止 误操 作 的 发生。 在 用 户界面上， 具备在 线 查询， 修改， 事件记录， 自检等功 能 。 5． 组 合 开 关 具备就地按键设定、 红外遥控 设定、 远程网络设定功 能 ， 组 合 开 关 具备标准的 RS-485/ 232 通 讯接口， 国际标准 的 Modbus 通 讯协议， 开 关 具备远程遥信、 遥测、 遥控 、遥...
