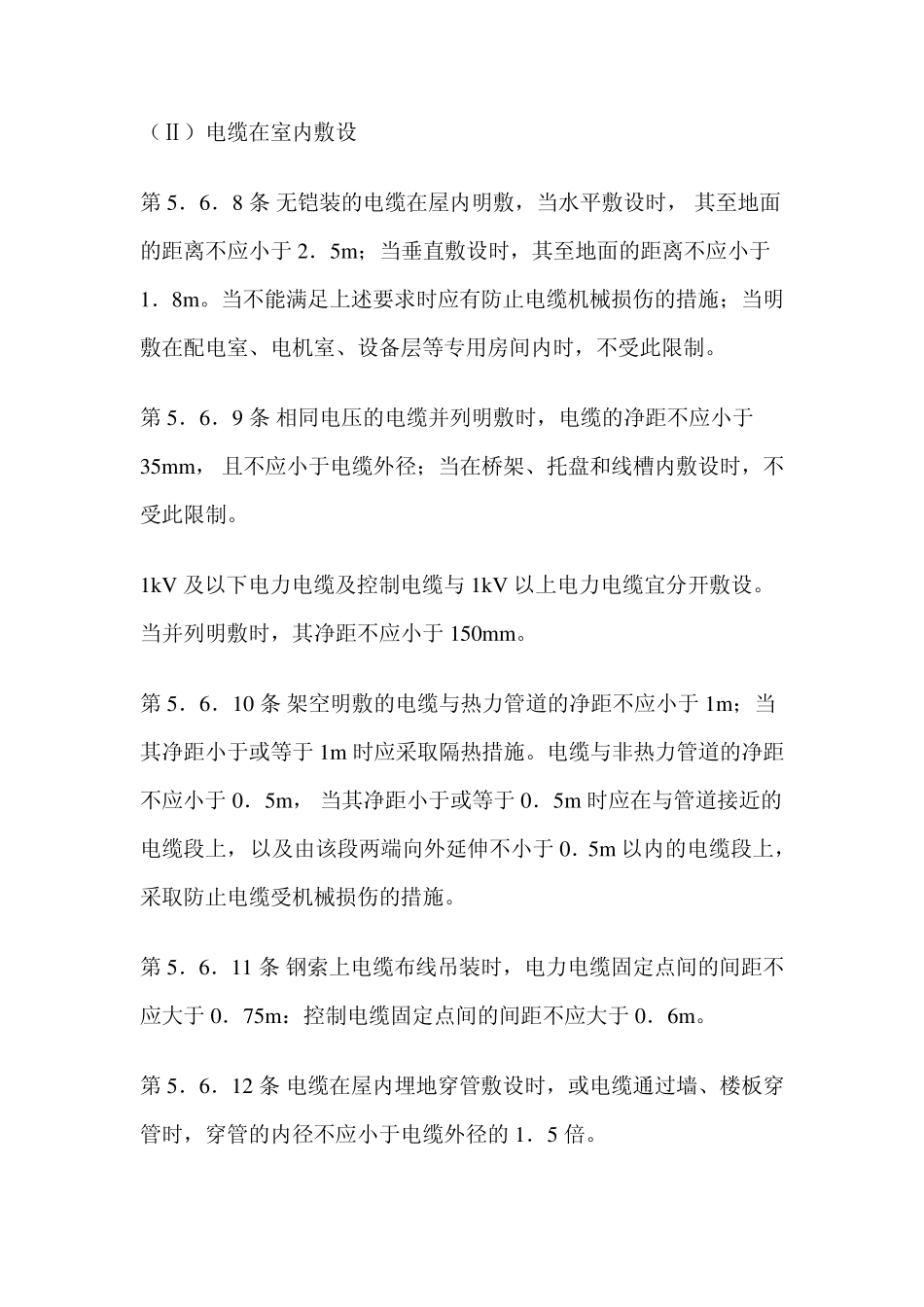

（Ⅱ）电缆在室内敷设 第 5．6．8 条 无铠装的电缆在屋内明敷，当水平敷设时， 其至地面的距离不应小于 2．5m ；当垂直敷设时，其至地面的距离不应小于1．8m 。当不能满足上述要求时应有防止电缆机械损伤的措施；当明敷在配电室、电机室、设备层等专用房间内时，不受此限制。 第 5．6．9 条 相同电压的电缆并列明敷时，电缆的净距不应小于35m m ， 且不应小于电缆外径；当在桥架、托盘和线槽内敷设时，不受此限制。 1kV 及以下电力电缆及控制电缆与 1kV 以上电力电缆宜分开敷设。当并列明敷时，其净距不应小于 150m m 。 第 5．6．10 条 架空明敷的电缆与热力管道的净距不应小于 1m ；当其净距小于或等于 1m 时应采取隔热措施。电缆与非热力管道的净距不应小于 0．5m ， 当其净距小于或等于 0．5m 时应在与管道接近的电缆段上， 以及由该段两端向外延伸不小于 0．5m 以内的电缆段上，采取防止电缆受机械损伤的措施。 第 5．6．11 条 钢索上电缆布线吊装时，电力电缆固定点间的间距不应大于 0．75m ：控制电缆固定点间的间距不应大于 0．6m 。 第 5．6．12 条 电缆在屋内埋地穿管敷设时，或电缆通过墙、楼板穿管时，穿管的内径不应小于电缆外径的 1．5 倍。 第5．6．13 条 桥架距离地面的高度，不宜低于2．5m。 第5．6．14 条 电缆在桥架内敷设时，电缆总截面面积与桥架横断面面积之比，电力电缆不应大于40％，控制电缆不应大于50％。 第5．6．15 条 电缆明敷时，其电缆固定部位应符合表5．6．1 的规定。 电缆的固定部位 表5．6．15 敷设方式 构架型式 电缆支架 电缆桥架 垂直敷设 电缆的首端和尾端 电缆的上端电缆与每个支架的接触处 每隔1.5~2m 处水平敷设 电缆的道端和尾端 电缆的道端和尾端电缆与每个支架的接触处 电缆转弯处电缆其它部位每隔5~10m 处 第5．6．16 条 电缆桥架内每根电缆每隔50m 处，电缆的首端、 尾端及主要转弯处应设标记，注明电缆编号、型号规格、起点和终点。 （Ⅲ）电缆在电缆沟或隧道内敷设 第5．6．17 条 电缆在电缆沟和隧道内敷设时，其支架层间垂直距离和通道宽度的最小净距应符合表5．6．17 的规定。 电缆支架层间垂直距离和通道宽度的最小净距（m）表5．6．17 名称： 电缆隧道 电缆沟 沟深0.6m 及以下 沟深0.6m 以上 通道宽度 两侧设支架 1.0 0.3 0.5 一侧设支架 0.9 0.3 0.45 支架层间垂直距离 电力线...
