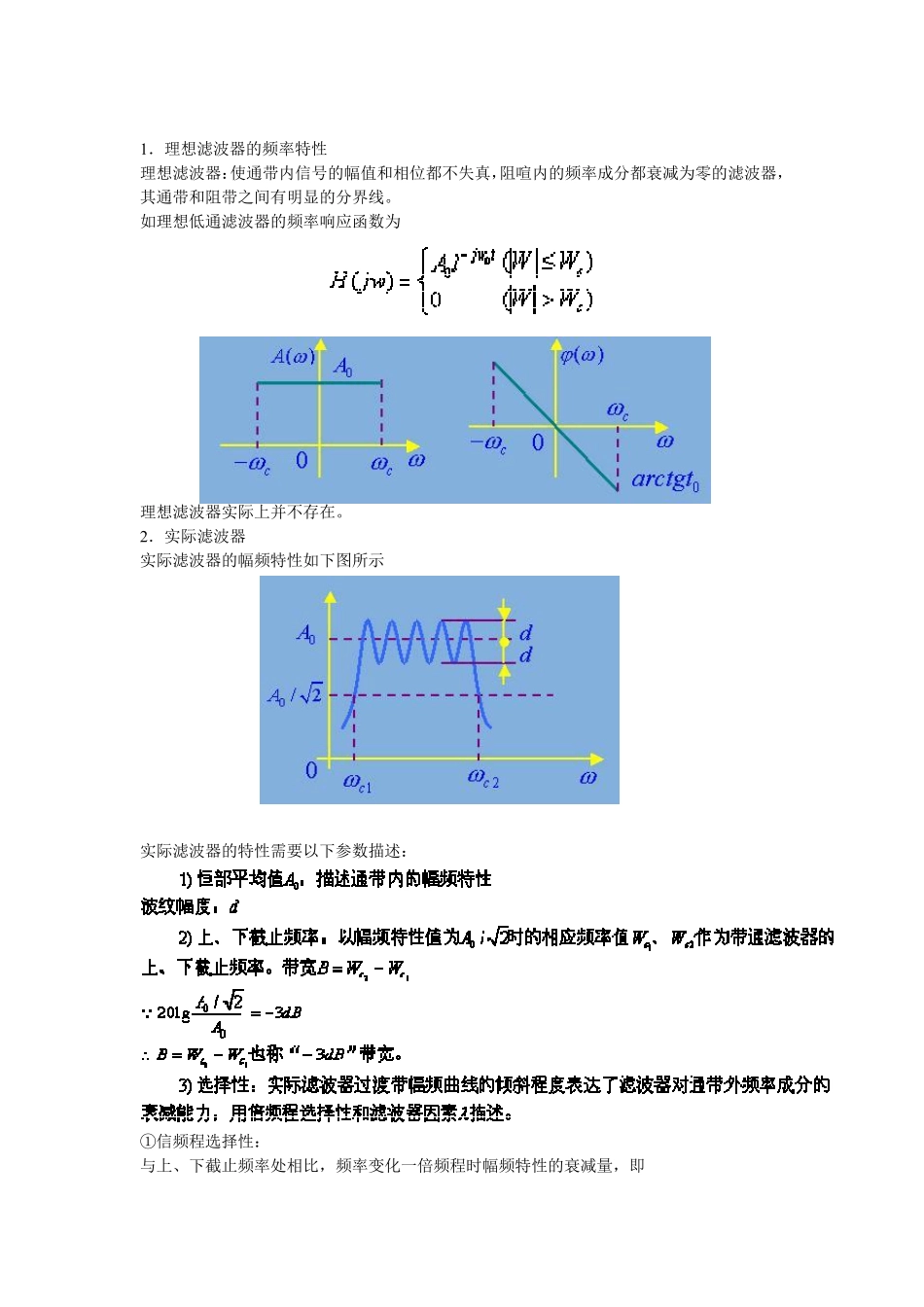

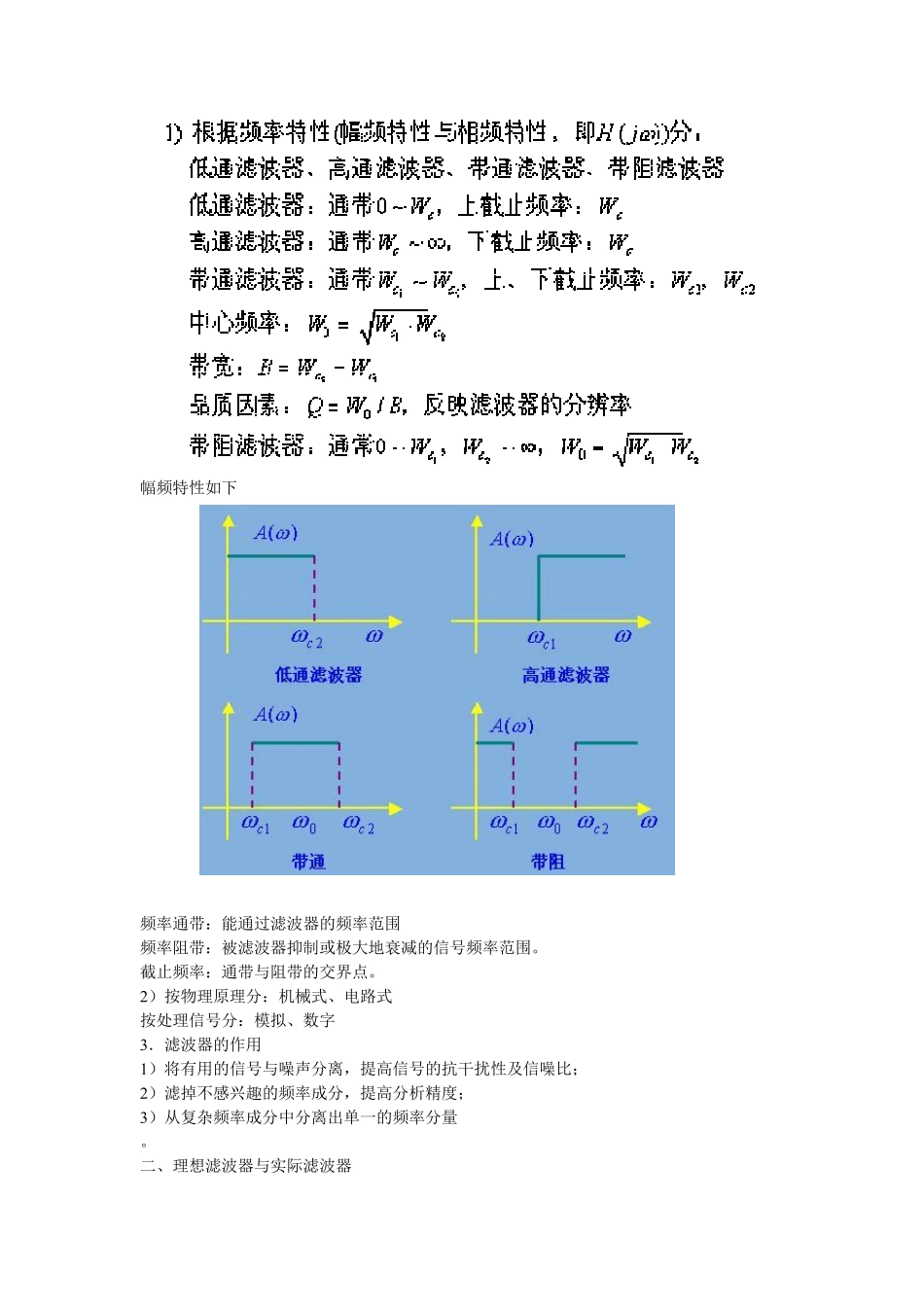

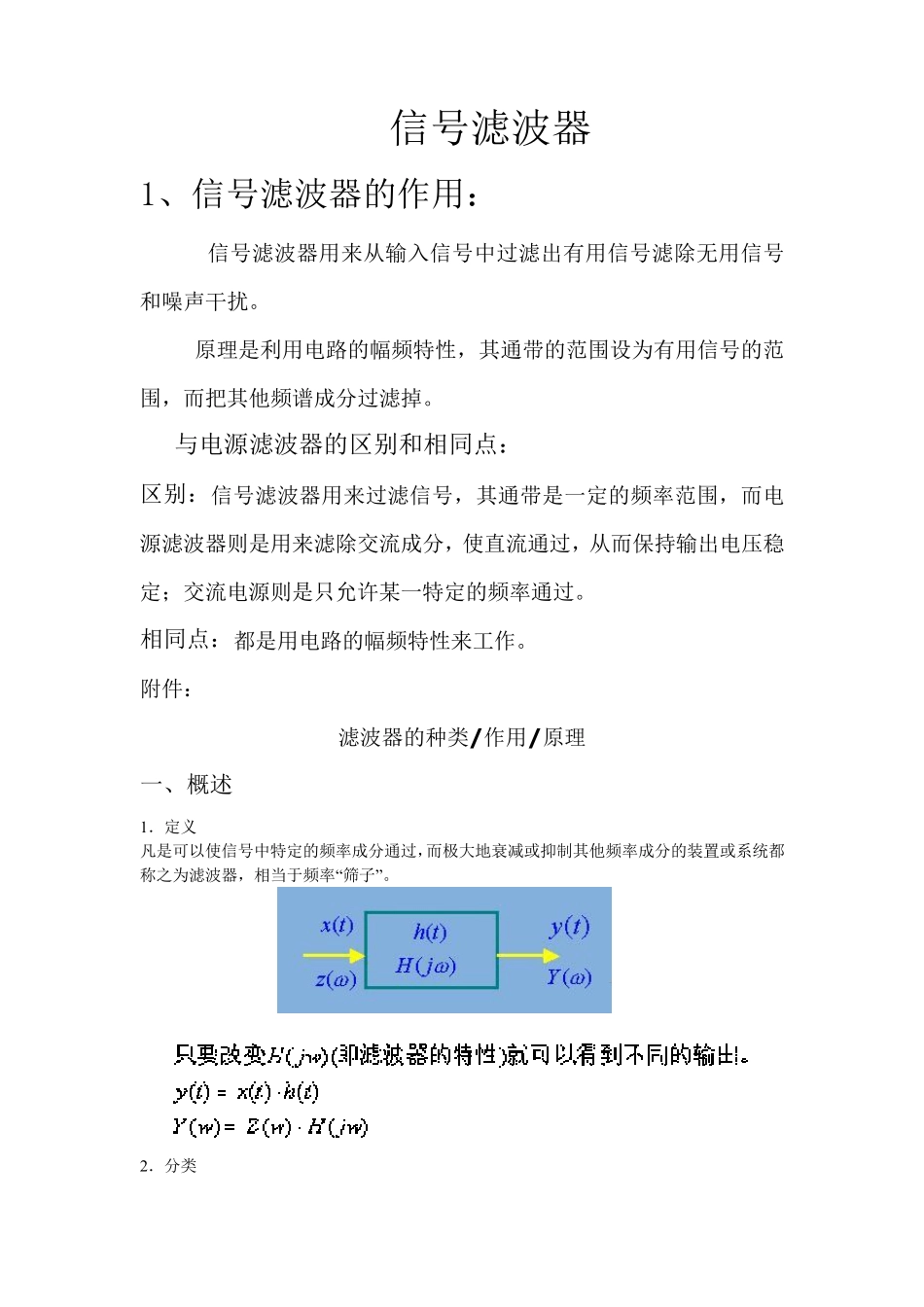

信号滤波器 1、信号滤波器的作用： 信号滤波器用来从输入信号中过滤出有用信号滤除无用信号和噪声干扰。 原理是利用电路的幅频特性，其通带的范围设为有用信号的范围，而把其他频谱成分过滤掉。 与电源滤波器的区别和相同点： 区别：信号滤波器用来过滤信号，其通带是一定的频率范围，而电源滤波器则是用来滤除交流成分，使直流通过，从而保持输出电压稳定；交流电源则是只允许某一特定的频率通过。 相同点：都是用电路的幅频特性来工作。 附件： 滤波器的种类/作用/原理 一、概述 1．定义 凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器，相当于频率“筛子”。 2．分类 幅频特性如下 频率通带：能通过滤波器的频率范围 频率阻带：被滤波器抑制或极大地衰减的信号频率范围。 截止频率：通带与阻带的交界点。 2）按物理原理分：机械式、电路式 按处理信号分：模拟、数字 3．滤波器的作用 1）将有用的信号与噪声分离，提高信号的抗干扰性及信噪比； 2）滤掉不感兴趣的频率成分，提高分析精度； 3）从复杂频率成分中分离出单一的频率分量 。 二、理想滤波器与实际滤波器 1 ．理想滤波器的频率特性 理想滤波器：使通带内信号的幅值和相位都不失真，阻喧内的频率成分都衰减为零的滤波器，其通带和阻带之间有明显的分界线。 如理想低通滤波器的频率响应函数为 理想滤波器实际上并不存在。 2 ．实际滤波器 实际滤波器的幅频特性如下图所示 实际滤波器的特性需要以下参数描述： ①信频程选择性： 与上、下截止频率处相比，频率变化一倍频程时幅频特性的衰减量，即 信频程选择性总是小于等于零，显然，计算信量的衰减量越大，选择性越好。 ②滤波器因素 ：－60dB 处的带宽与－3dB 处的带宽之比值，即 ③分辨力：即分离信号中相邻频率成分的能力，用品质因素 Q 描述。 3．实际带通滤波器的形式 ①恒定带宽带通滤波器:B=常量，与中心频率 f0 无关。 ②恒定百分比带通滤波器： 在高频区恒定百分比带通滤波器的分辨率比恒定带宽带通滤波器差。 三、RC 无源模拟式滤波器 1．一阶 RC 低通滤波器 2 ．一阶高通滤波器 3．带通滤波器 将 R C 低通和高通滤波器串联起来，就可以组成 R C 带通滤波器。 四、数字滤波器简介 数学滤波：通过一定的计算方法和计算程序对离散信号进行加工，将其改造成新要求的。离散信号，有低通、高通、带通、带阻之分。数字滤波是对模拟滤波的一种模拟。如模拟R C低通滤波器，输出与输入的关系式为：
