画法几何及机械制图复习题及答案

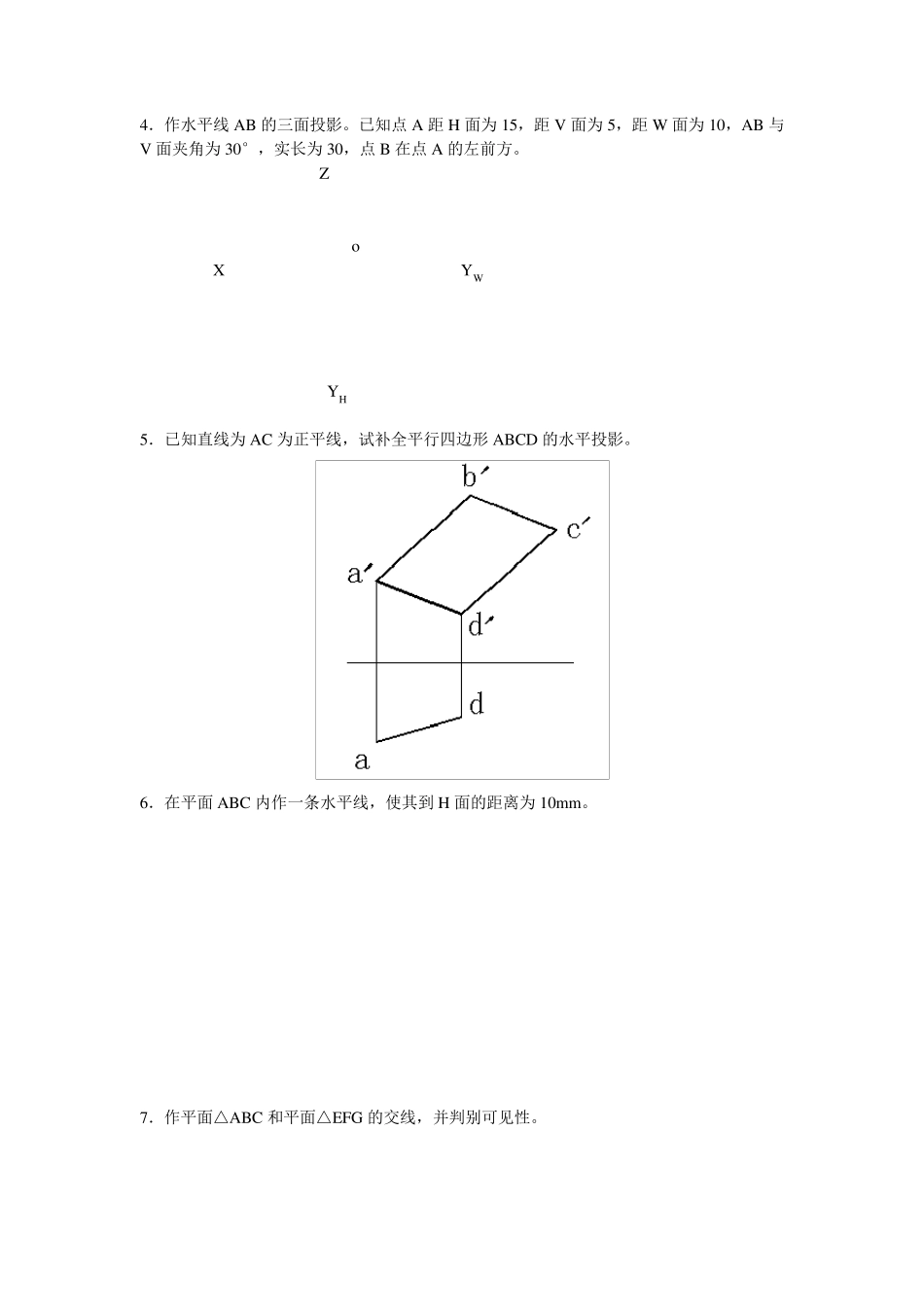

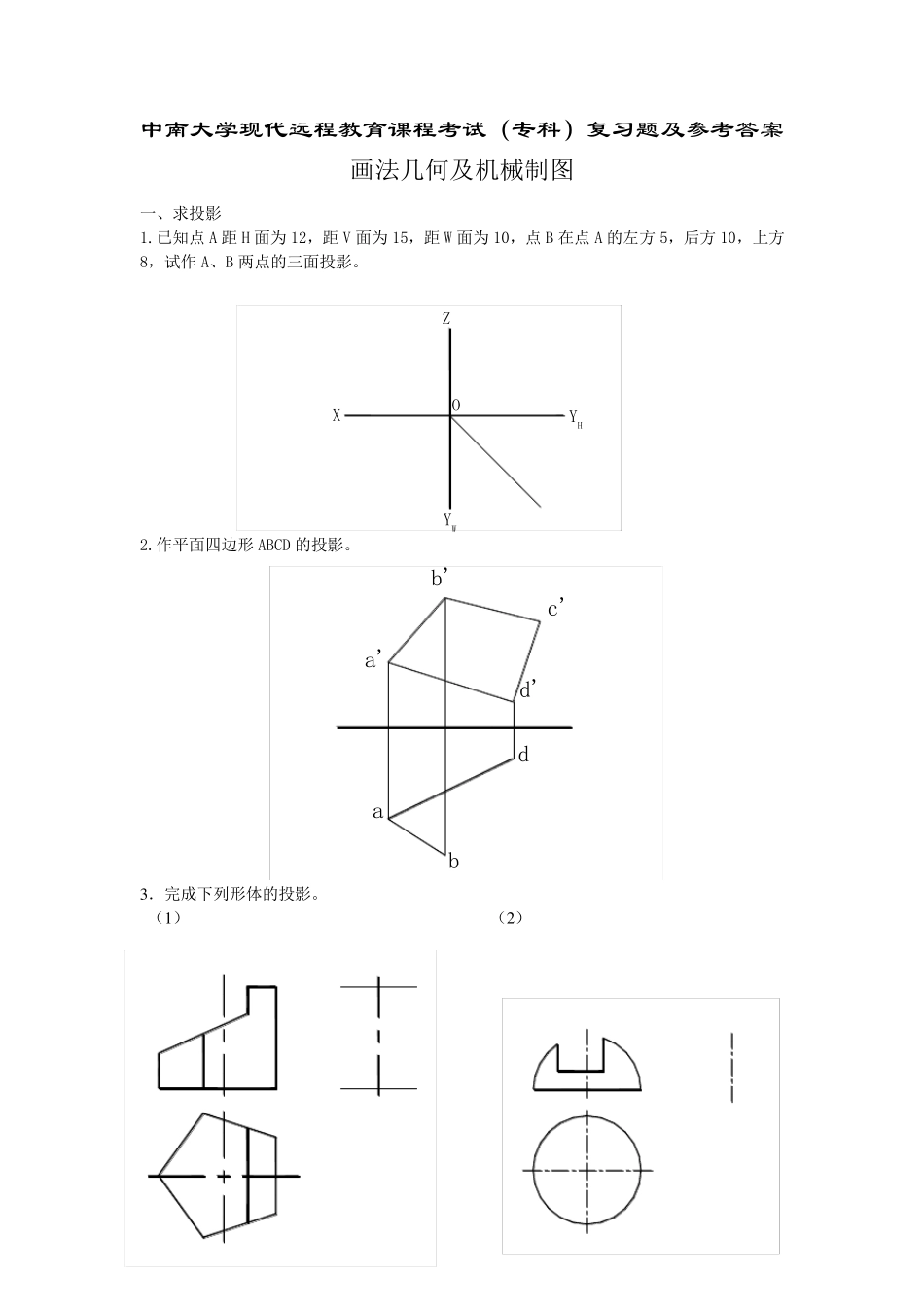

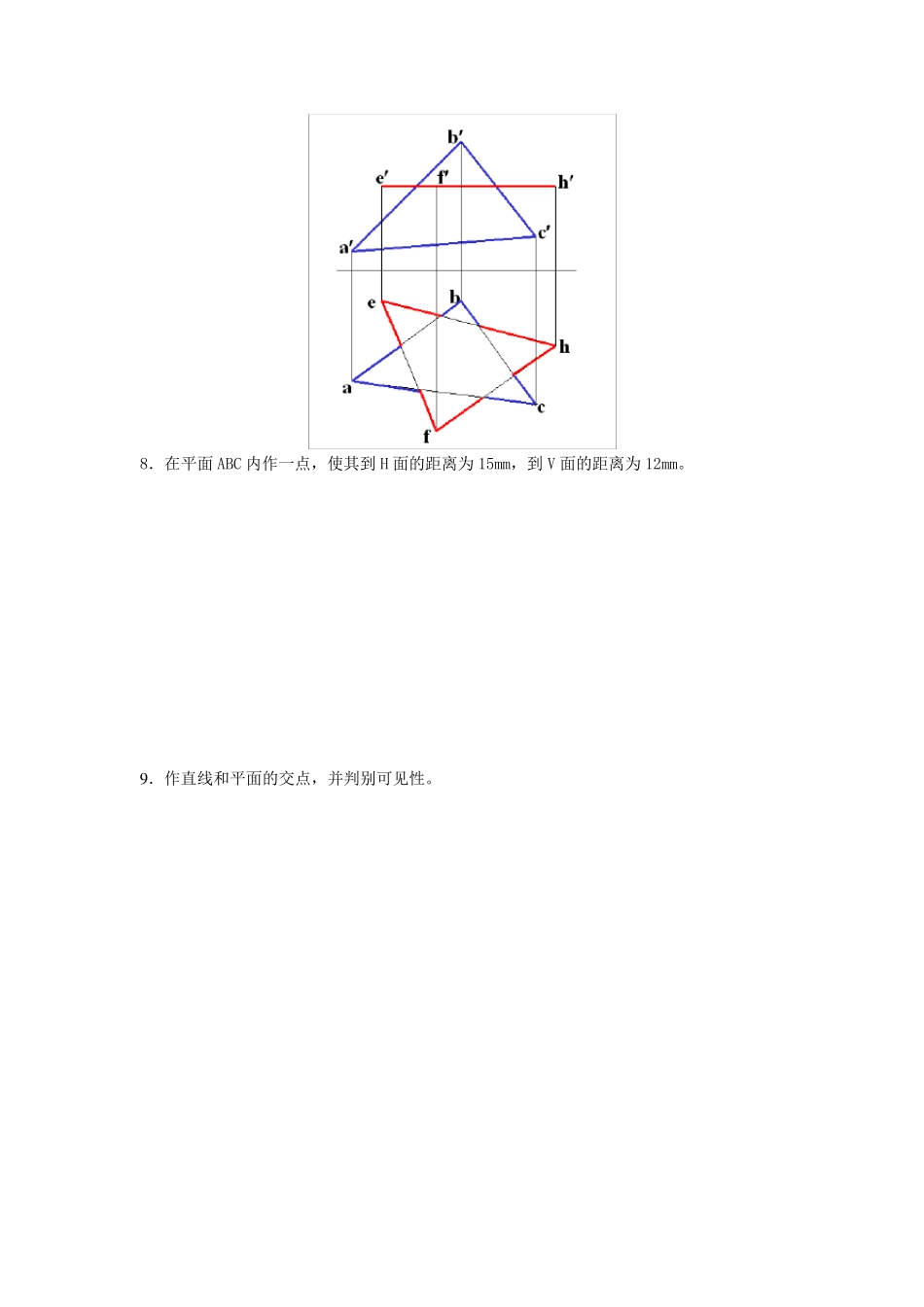

中南大学现代远程教育课程考试（专科）复习题及参考答案 画法几何及机械制图 一、求投影 1.已知点 A 距 H 面为 12，距 V 面为 15，距 W 面为 10，点 B 在点 A 的左方 5，后方 10，上方8，试作 A、B 两点的三面投影。 2.作平面四边形 ABCD 的投影。 3 ．完成下列形体的投影。 （1 ） （2 ） XZYHYWOabda'b'c'd' 4．作水平线AB 的三面投影。已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。 Z o X YW YH 5．已知直线为AC 为正平线，试补全平行四边形 ABCD 的水平投影。 6．在平面ABC 内作一条水平线，使其到 H 面的距离为10mm。 7．作平面△ABC 和平面△EFG 的交线，并判别可见性。 8．在平面ABC 内作一点，使其到H 面的距离为15mm，到V 面的距离为12mm。 9 ．作直线和平面的交点，并判别可见性。 二、补试图 1 ．根据给出的视图，补画第三视图（或视图所缺的图线）。 （1 ） （2 ） 2 ．根据已知视图补画第三视图或视图中所缺的图线。 （1 ） （2 ） 3 ．根据给出的视图，补画第三视图或视图中所缺的图线。 （1 ） （2 ） 4 ．补画视图中的缺线 5 ．根据给出的视图，补画第三视图或视图中所缺的图线。 （1 ） （2 ） （3 ） 6 ．补画视图中的缺线。 ７．补全螺栓连接图中所缺的图线。 ８．在指定位置画出剖面图(键槽深为 3m m )。 三、改画视图 1 ．在指定位置将主视图画成全剖视图。 2 ．在指定位置将主视图画成剖视图。 3 ．在指定位置将主视图画成全剖视图。 4 ．在指定位置将主视图画成全剖视图，左视图画成半剖视图。 ５．在指定位置将主视图画成剖视图。 四、改错题 １．指出下列螺纹画法中的错误，并将正确的画在指定位置。 ２．改正双头螺柱连接中的错误画法。 ３．指出螺柱连接画法中的错误，并将正确的画在指定位置。 参考答案 一、求投影 1．已知点 A 距 H 面为 12，距 V 面为 15，距 W 面为 10，点 B 在点 A 的左方 5，后方 10，上方 8，试作 A、B 两点的三面投影。 XZYHYWOaaabbb 2．作平面四边形 ABCD 的投影。 3．完成下列形体的投影。 （1） （2） 4．作水平线AB 的三面投影。已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。 aaabbbXYHYHZO 5．已知直线为AC ...
