电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

硬质合金生产技术之压制和烧结

硬质合金生产技术之压制和烧结_第1页
1/12

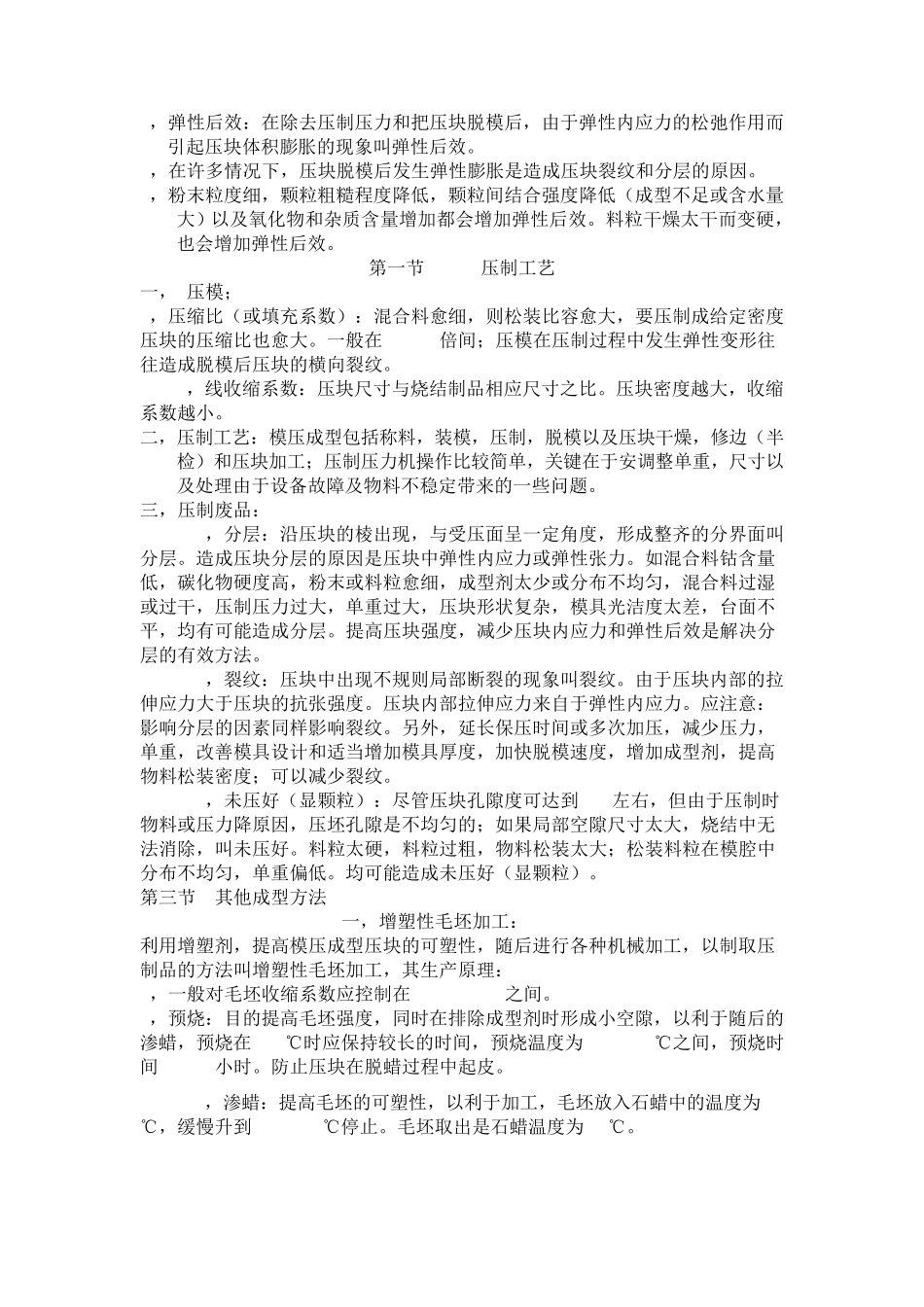

硬质合金生产技术之压制和烧结_第2页
2/12
硬质合金生产技术之压制和烧结_第3页
3/12
第 一 节 压 制 机 理 一 , 压 制 过 程 : 粉 末 压 制 成 型 是 粉 末 冶 金 生 产 的 基 本 成 型 方 法 ; 在 压 摸 中填 装 粉 末 , 然 后 在 压 力 机 下 加 压 , 脱 模 后 得 到 所 需 形 状 和 尺 寸 的 压 坯 制 品 , ,粗 略 分 三 阶 段 : 1, 压 块 密 度 随 压 力 增 加 而 迅 速 增 大 ; 孔 隙 急 剧 减 少 。 2, 压 块 密 度 增 加 缓 慢 , 因 孔 隙 在 1阶 段 中 大 量 消 除 , 继 续 加 压 只 是 让 颗 粒 发生 弹 性 屈 服 变 形 。 3, 压 力 的 增 大 可 能 达 到 粉 末 材 料 的 屈 服 极 限 和 强 度 极 限 , 粉 末 颗 粒 在 此 压 力下 产 生 塑 性 变 形 或 脆 性 断 裂 。 因 颗 粒 的 脆 性 断 裂 形 成 碎 块 填 入 孔 隙 , 压 块 密 度随 之 增 大 。 二 , 压 制 压 力 : 压 制 压 力 分 二 部 分 ; 一 是 没 有 摩 擦 的 条 件 下 , 使 粉 末 压 实到 一 定 程 度 所 需 的 压 力 为 “ 静 压 力 ” ( P1) ; 二 是 克 服 粉 末 颗 粒 和 压 模 之 间 摩擦 的 压 力 为 “ 侧 压 力 ” ( P2) 。 压 制 压 力 P=P1+P2 侧 压 系 数 =侧 压 力 P2÷压 制 压 力 P=粉 末 的 泊松系 数 u÷( 1-u) =tg2( 45º-自 然坡 度 角 Φ ÷2) 侧 压 力 越 大 , 脱 模 压 力 就 越 大 , 硬 质 合 金 粉 末 的 泊松系 数 一 般 为 0.2-0.25之 间 。 三 , 压 制 过 程 中 的 压 力 分 布 : 引 起 压 力 分 布 不 匀 的 主 要 原 因 是 粉 末 颗 粒之 间 以 及 粉 末 与 模 壁 之 间 的 摩 擦 力 。 压 块 高 度 越 高 , 压 力 分 布 越 不 均 匀 。 实 行双 向 加 压 或 增 大 压 坯 直 径 , 能 减 少 压 力 分 布 的 不 均 匀 性 。 四 , 压 块 密 度 分 布 : 越 是 复 杂 的 压 块 , 密 度 分 布 越 不 均 匀 ; 除 压 力 分 布的 不 均 匀 ( 压 力 降 ) 外 , 装 粉 方 式 不 正 ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

硬质合金生产技术之压制和烧结

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
