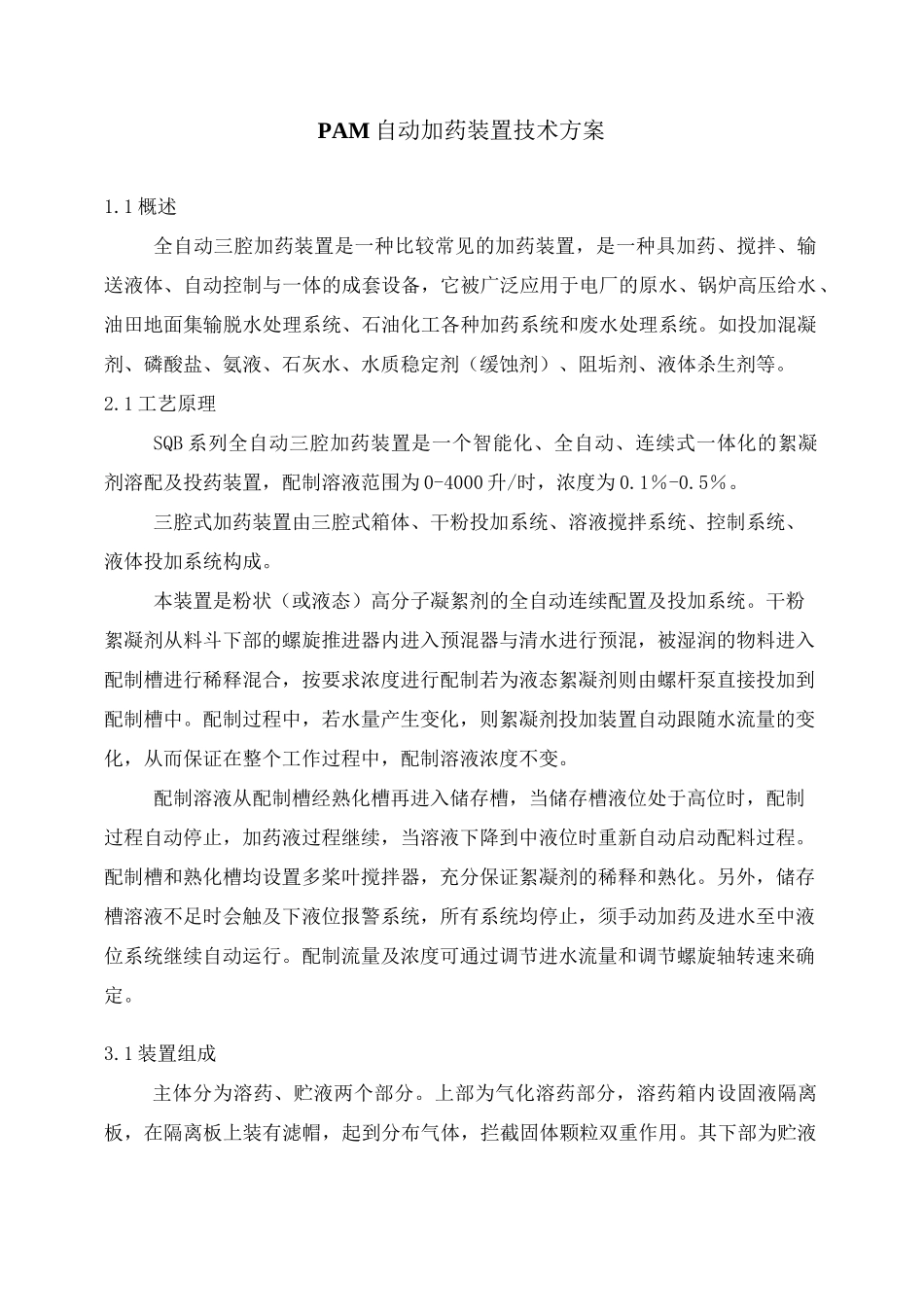

PAM 自动加药装置技术方案1.1 概述全自动三腔加药装置是一种比较常见的加药装置，是一种具加药、搅拌、输送液体、自动控制与一体的成套设备，它被广泛应用于电厂的原水、锅炉高压给水、油田地面集输脱水处理系统、石油化工各种加药系统和废水处理系统。如投加混凝剂、磷酸盐、氨液、石灰水、水质稳定剂（缓蚀剂）、阻垢剂、液体杀生剂等。2.1 工艺原理SQB 系列全自动三腔加药装置是一个智能化、全自动、连续式一体化的絮凝剂溶配及投药装置，配制溶液范围为 0-4000 升/时，浓度为 0.1％-0.5％。三腔式加药装置由三腔式箱体、干粉投加系统、溶液搅拌系统、控制系统、液体投加系统构成。本装置是粉状（或液态）高分子凝絮剂的全自动连续配置及投加系统。干粉絮凝剂从料斗下部的螺旋推进器内进入预混器与清水进行预混，被湿润的物料进入配制槽进行稀释混合，按要求浓度进行配制若为液态絮凝剂则由螺杆泵直接投加到配制槽中。配制过程中，若水量产生变化，则絮凝剂投加装置自动跟随水流量的变化，从而保证在整个工作过程中，配制溶液浓度不变。配制溶液从配制槽经熟化槽再进入储存槽，当储存槽液位处于高位时，配制过程自动停止，加药液过程继续，当溶液下降到中液位时重新自动启动配料过程。配制槽和熟化槽均设置多桨叶搅拌器，充分保证絮凝剂的稀释和熟化。另外，储存槽溶液不足时会触及下液位报警系统，所有系统均停止，须手动加药及进水至中液位系统继续自动运行。配制流量及浓度可通过调节进水流量和调节螺旋轴转速来确定。3.1 装置组成主体分为溶药、贮液两个部分。上部为气化溶药部分，溶药箱内设固液隔离板，在隔离板上装有滤帽，起到分布气体，拦截固体颗粒双重作用。其下部为贮液箱，可以单体使用或多体组合。4.1 特点4.1.1 自动化程度高，系统由 PLC 控制，在界面上操作及显示各单元运行状态，具有直观的人机界面，操作简单、方便。4.1.2 系统稳定可靠，有故障时相关设备会自动按要求停止，同时发出声光报警。4.1.3 采用螺旋给料器投加粉体，可调速，保证投料均匀、分散、精度在 1％以内。4.1.4 在规定的生产量及连续投液条件下，所配制溶液的熟化时间保证在 2 小时以上。其配制浓度为 0.1％--0.5％。4.1.5 箱体采用不锈钢材质，抗腐蚀性好，美观。4.1.6 采用三槽溢流式溶液操作系统，使设备结构简单、体积小、安装方便。适用于连续溶解和连续添加药剂的环境。4.1.7 搅拌器采用特殊设计的多级浆叶结构。4.1.8 预混器...
