载波、通信机房二次设备防雷工程施工方案

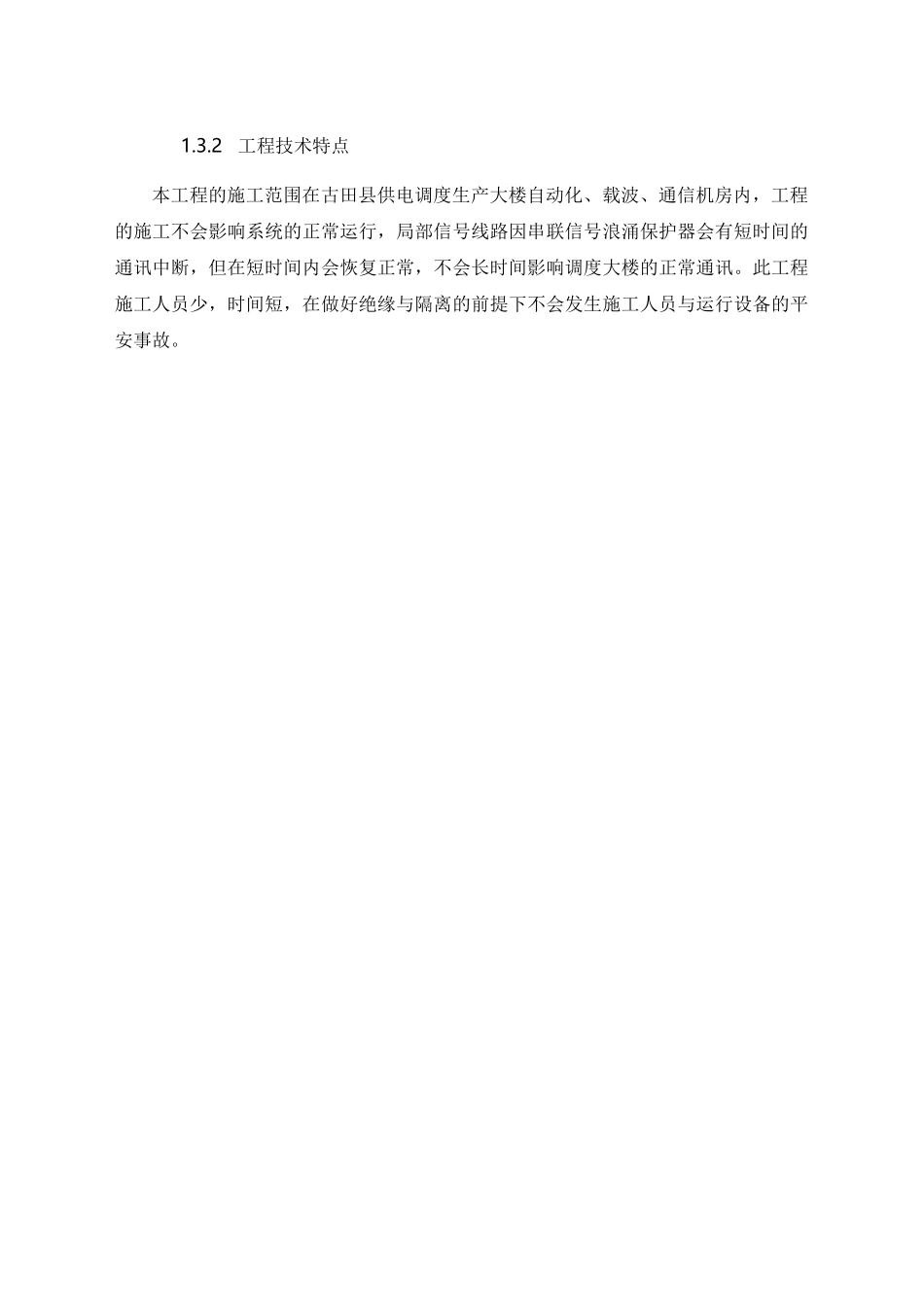

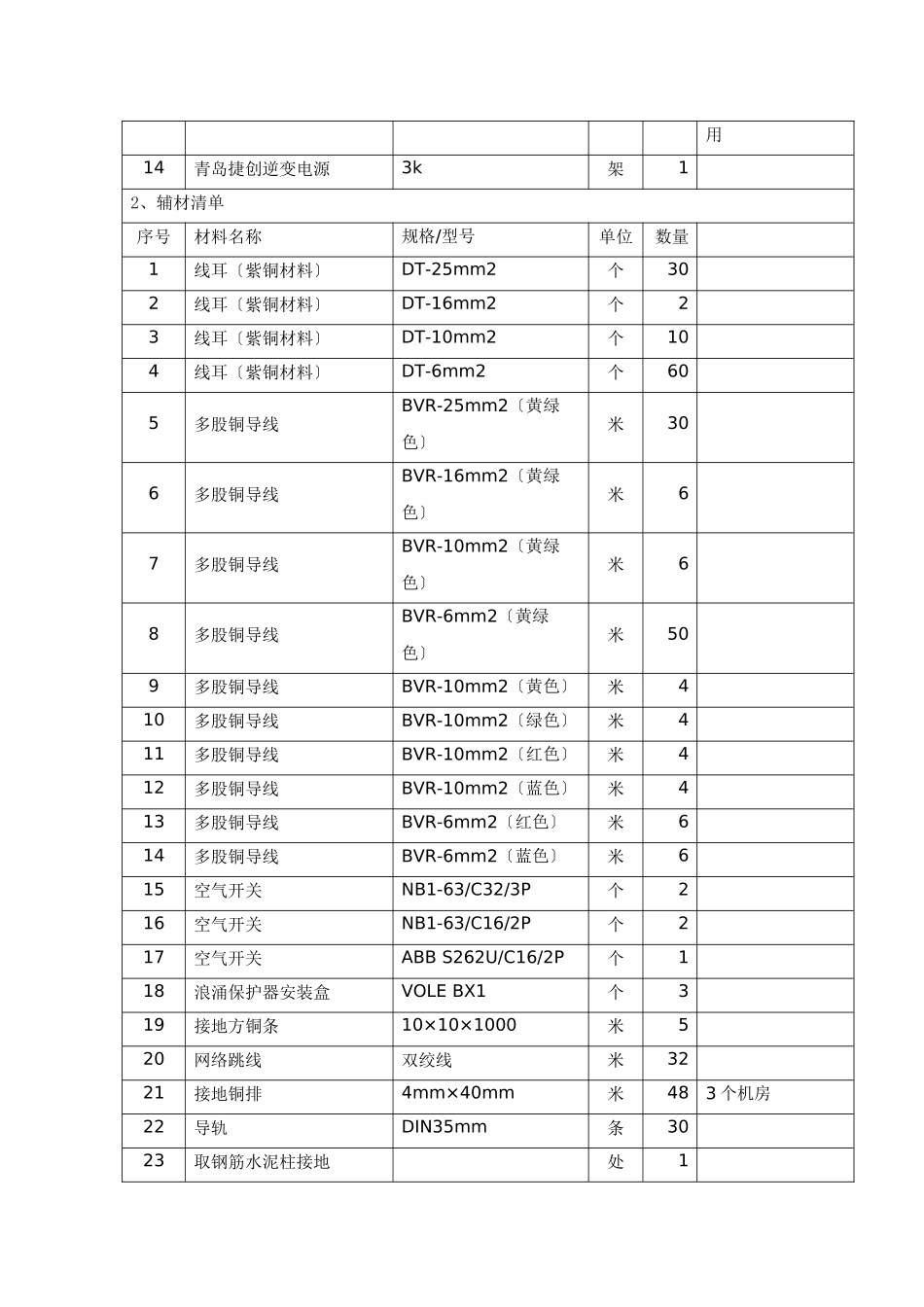

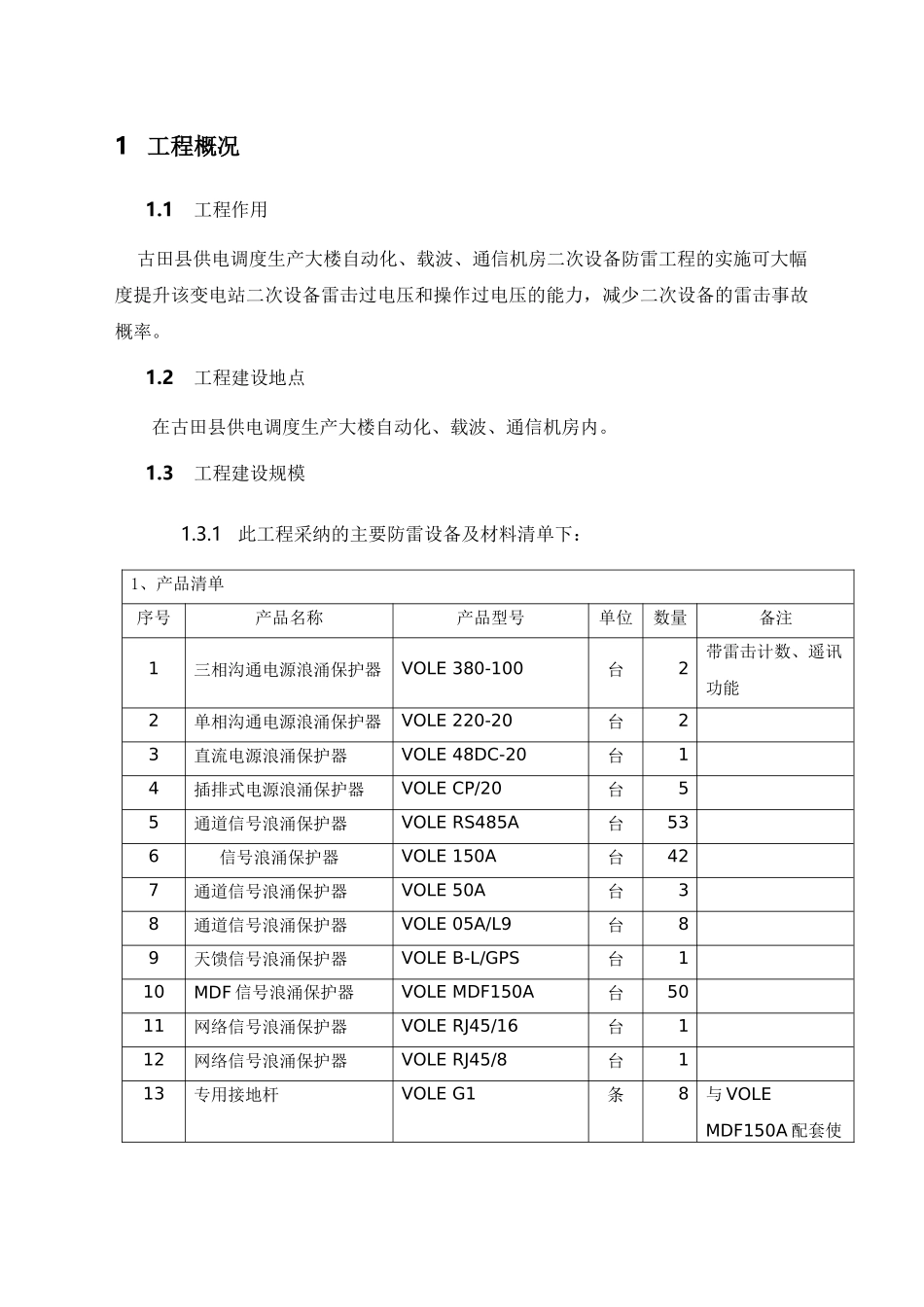

1 工程概况1.1工程作用 古田县供电调度生产大楼自动化、载波、通信机房二次设备防雷工程的实施可大幅度提升该变电站二次设备雷击过电压和操作过电压的能力，减少二次设备的雷击事故概率。1.2工程建设地点在古田县供电调度生产大楼自动化、载波、通信机房内。1.3工程建设规模1.3.1此工程采纳的主要防雷设备及材料清单下：1、产品清单序号产品名称产品型号单位数量备注1三相沟通电源浪涌保护器VOLE 380-100台2带雷击计数、遥讯功能2单相沟通电源浪涌保护器VOLE 220-20台2 3直流电源浪涌保护器VOLE 48DC-20台1 4插排式电源浪涌保护器VOLE CP/20台5 5通道信号浪涌保护器VOLE RS485A台53 6 信号浪涌保护器VOLE 150A台42 7通道信号浪涌保护器VOLE 50A台3 8通道信号浪涌保护器VOLE 05A/L9台8 9天馈信号浪涌保护器VOLE B-L/GPS台1 10MDF 信号浪涌保护器VOLE MDF150A台50 11网络信号浪涌保护器VOLE RJ45/16台1 12网络信号浪涌保护器VOLE RJ45/8台1 13专用接地杆VOLE G1条8与 VOLE MDF150A 配套使用14青岛捷创逆变电源3k架1 2、辅材清单序号材料名称规格/型号单位数量 1线耳〔紫铜材料〕DT-25mm2个30 2线耳〔紫铜材料〕DT-16mm2个2 3线耳〔紫铜材料〕DT-10mm2个10 4线耳〔紫铜材料〕DT-6mm2个60 5多股铜导线BVR-25mm2〔黄绿色〕米30 6多股铜导线BVR-16mm2〔黄绿色〕米6 7多股铜导线BVR-10mm2〔黄绿色〕米6 8多股铜导线BVR-6mm2〔黄绿色〕米50 9多股铜导线BVR-10mm2〔黄色〕米4 10多股铜导线BVR-10mm2〔绿色〕米4 11多股铜导线BVR-10mm2〔红色〕米4 12多股铜导线BVR-10mm2〔蓝色〕米4 13多股铜导线BVR-6mm2〔红色〕米6 14多股铜导线BVR-6mm2〔蓝色〕米6 15空气开关NB1-63/C32/3P个2 16空气开关NB1-63/C16/2P个2 17空气开关ABB S262U/C16/2P个1 18浪涌保护器安装盒VOLE BX1个3 19接地方铜条10×10×1000米5 20网络跳线双绞线米32 21接地铜排4mm×40mm米483 个机房22导轨DIN35mm条30 23取钢筋水泥柱接地 处1 1.3.2工程技术特点本工程的施工范围在古田县供电调度生产大楼自动化、载波、通信机房内，工程的施工不会影响系统的正常运行，局部信号线路因串联信号浪涌保护器会有短时间的通讯中断，但在短时间内会恢复正常，不会长时间影响调度大楼的正常通讯。此工程施工人员少，时间短，在做好绝缘与隔离的前提下不会发生施工人员与运行设备的平安事故。2 施工任务序号产品名称产 品 型号单位安装位...
