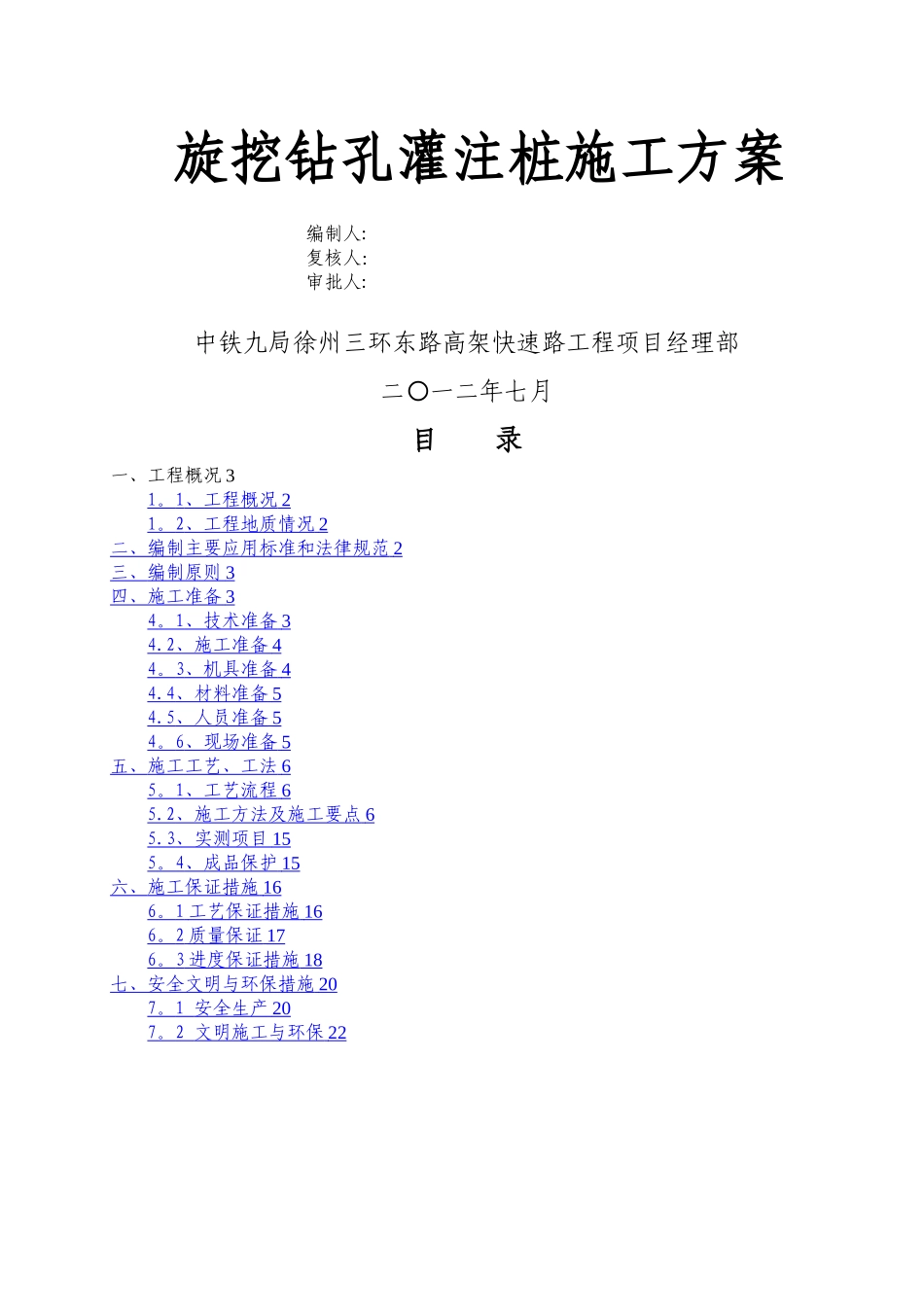

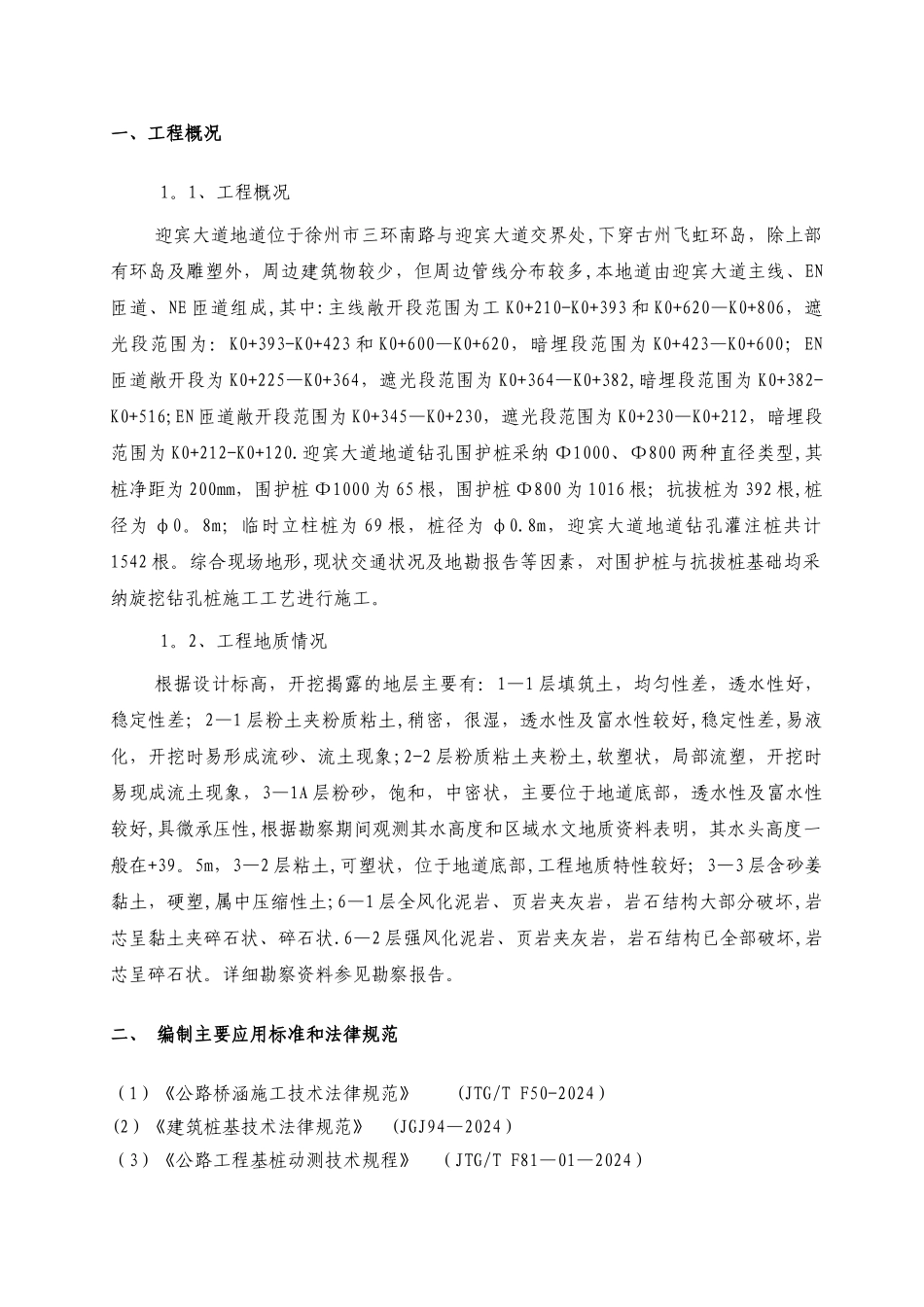

旋挖钻孔灌注桩施工方案编制人:复核人：审批人:中铁九局徐州三环东路高架快速路工程项目经理部二一二年七月〇目 录一、工程概况 31 。 1 、工程概况 2 1 。 2 、工程地质情况 2 二、编制主要应用标准和法律规范 2 三、 编制原则 3 四、施工准备 3 4 。 1 、技术准备 3 4.2 、施工准备 4 4 。 3 、机具准备 4 4.4 、材料准备 5 4.5 、人员准备 5 4 。 6 、现场准备 5 五、 施工工艺、工法 6 5 。 1 、工艺流程 6 5.2 、施工方法及施工要点 6 5.3 、实测项目 15 5 。 4 、成品保护 15 六、 施工保证措施 16 6 。 1 工艺保证措施 16 6 。 2 质量保证 17 6 。 3 进度保证措施 18 七、安全文明与环保措施 20 7 。 1 安全生产 20 7 。 2 文明施工与环保 22 一、工程概况1。1、工程概况迎宾大道地道位于徐州市三环南路与迎宾大道交界处,下穿古州飞虹环岛，除上部有环岛及雕塑外，周边建筑物较少，但周边管线分布较多,本地道由迎宾大道主线、EN匝道、NE 匝道组成,其中:主线敞开段范围为工 K0+210-K0+393 和 K0+620—K0+806，遮光段范围为：K0+393-K0+423 和 K0+600—K0+620，暗埋段范围为 K0+423—K0+600；EN匝道敞开段为 K0+225—K0+364，遮光段范围为 K0+364—K0+382,暗埋段范围为 K0+382-K0+516;EN 匝道敞开段范围为 K0+345—K0+230，遮光段范围为 K0+230—K0+212，暗埋段范围为 K0+212-K0+120.迎宾大道地道钻孔围护桩采纳 Φ1000、Φ800 两种直径类型,其桩净距为 200mm，围护桩 Φ1000 为 65 根，围护桩 Φ800 为 1016 根；抗拔桩为 392 根,桩径为 φ0。8m；临时立柱桩为 69 根，桩径为 φ0.8m，迎宾大道地道钻孔灌注桩共计1542 根。综合现场地形,现状交通状况及地勘报告等因素，对围护桩与抗拔桩基础均采纳旋挖钻孔桩施工工艺进行施工。1。2、工程地质情况根据设计标高，开挖揭露的地层主要有：1—1 层填筑土，均匀性差，透水性好，稳定性差；2—1 层粉土夹粉质粘土,稍密，很湿，透水性及富水性较好,稳定性差,易液化，开挖时易形成流砂、流土现象;2-2 层粉质粘土夹粉土,软塑状，局部流塑，开挖时易现成流土现象，3—1A 层粉砂，饱和，中密状，主要位于地道底部，透水性及富水性较好,具微承压性,根据勘察期间观测其水高度和区域水文地质资料表明，其水头高度一般在+39。5m，3—2 层粘土,可塑状，位于地道底部,工程...
