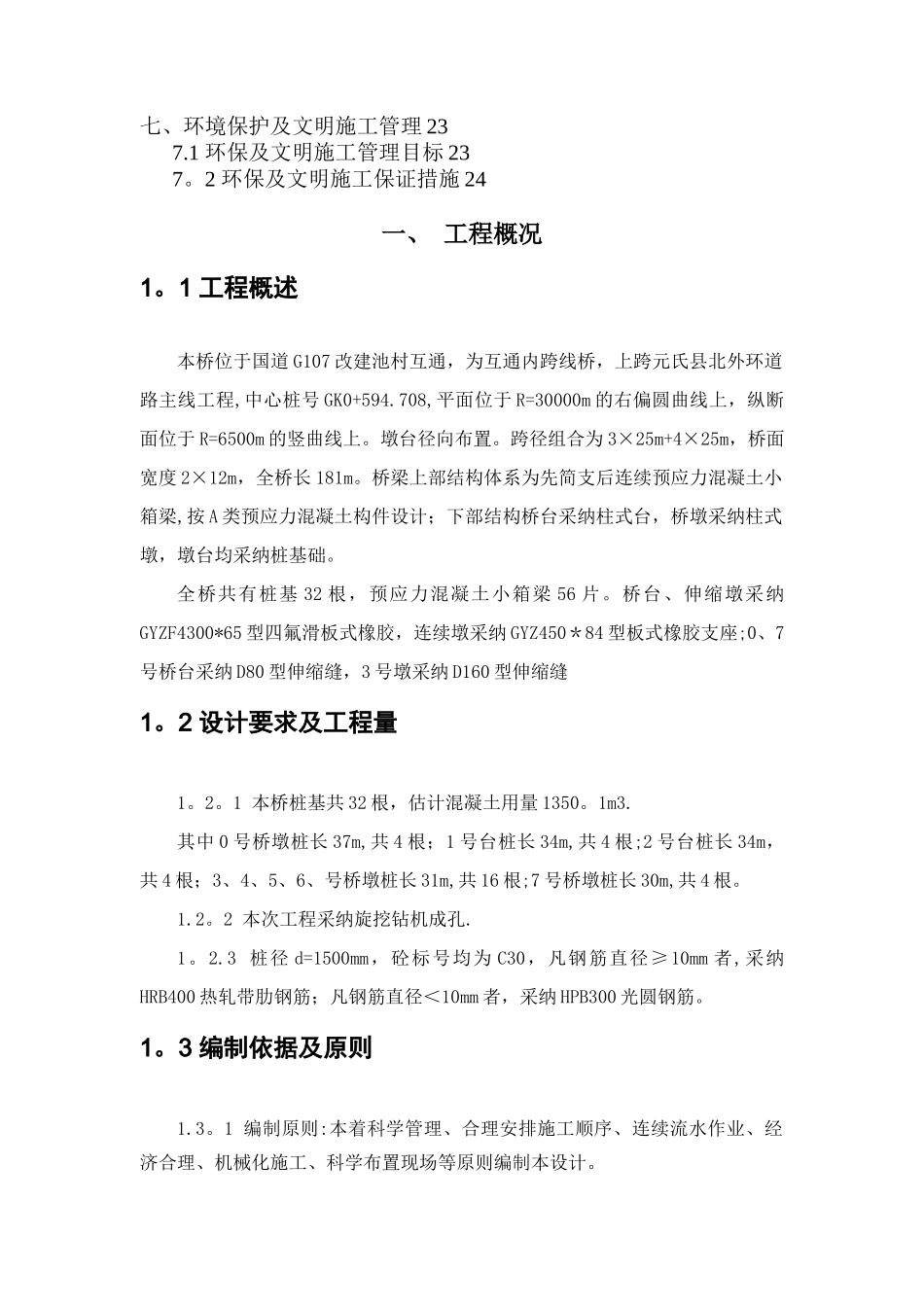

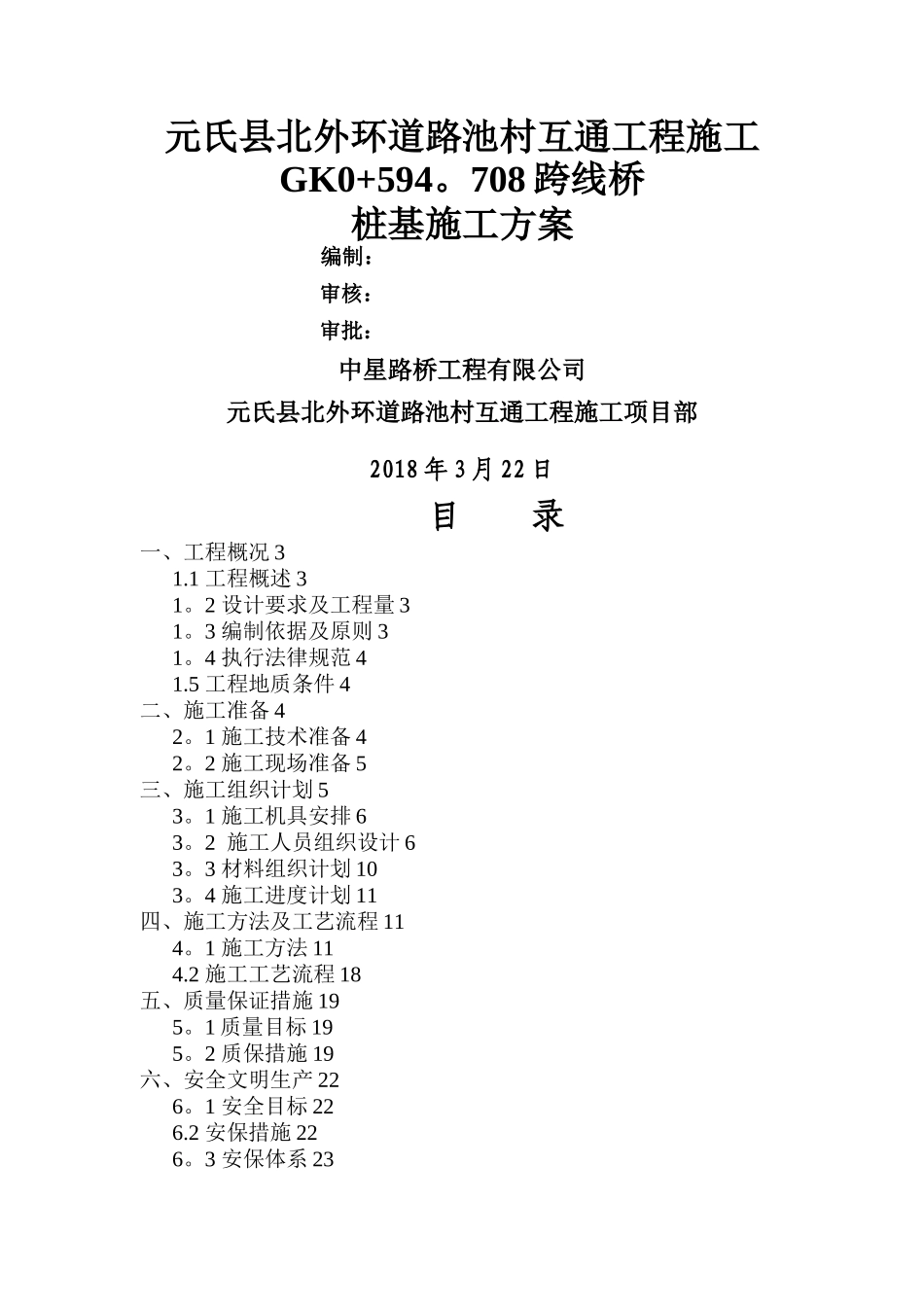

元氏县北外环道路池村互通工程施工GK0+594。708 跨线桥桩基施工方案编制：审核：审批：中星路桥工程有限公司元氏县北外环道路池村互通工程施工项目部2018 年 3 月 22 日目 录一、工程概况 31.1 工程概述 31。2 设计要求及工程量 31。3 编制依据及原则 31。4 执行法律规范 41.5 工程地质条件 4二、施工准备 42。1 施工技术准备 42。2 施工现场准备 5三、施工组织计划 53。1 施工机具安排 63。2 施工人员组织设计 63。3 材料组织计划 103。4 施工进度计划 11四、施工方法及工艺流程 114。1 施工方法 114.2 施工工艺流程 18五、质量保证措施 195。1 质量目标 195。2 质保措施 19六、安全文明生产 226。1 安全目标 226.2 安保措施 226。3 安保体系 23七、环境保护及文明施工管理 237.1 环保及文明施工管理目标 237。2 环保及文明施工保证措施 24一、 工程概况1。1 工程概述本桥位于国道 G107 改建池村互通，为互通内跨线桥，上跨元氏县北外环道路主线工程,中心桩号 GK0+594.708,平面位于 R=30000m 的右偏圆曲线上，纵断面位于 R=6500m 的竖曲线上。墩台径向布置。跨径组合为 3×25m+4×25m，桥面宽度 2×12m，全桥长 181m。桥梁上部结构体系为先简支后连续预应力混凝土小箱梁,按 A 类预应力混凝土构件设计；下部结构桥台采纳柱式台，桥墩采纳柱式墩，墩台均采纳桩基础。全桥共有桩基 32 根，预应力混凝土小箱梁 56 片。桥台、伸缩墩采纳GYZF4300*65 型四氟滑板式橡胶，连续墩采纳 GYZ450＊84 型板式橡胶支座;0、7号桥台采纳 D80 型伸缩缝，3 号墩采纳 D160 型伸缩缝1。2 设计要求及工程量1。2。1 本桥桩基共 32 根，估计混凝土用量 1350。1m3.其中 0 号桥墩桩长 37m,共 4 根；1 号台桩长 34m,共 4 根;2 号台桩长 34m，共 4 根；3、4、5、6、号桥墩桩长 31m,共 16 根;7 号桥墩桩长 30m,共 4 根。1.2。2 本次工程采纳旋挖钻机成孔.1。2.3 桩径 d=1500mm，砼标号均为 C30，凡钢筋直径≥10mm 者,采纳HRB400 热轧带肋钢筋；凡钢筋直径＜10mm 者，采纳 HPB300 光圆钢筋。1。3 编制依据及原则1.3。1 编制原则:本着科学管理、合理安排施工顺序、连续流水作业、经济合理、机械化施工、科学布置现场等原则编制本设计。1.3。2 编制依据:1.3。2.1 工程招标文件;1.3.2。2 工程设计图纸；1。3。2.3 现行设计施工法律规范;1。3。2。4 本公...
