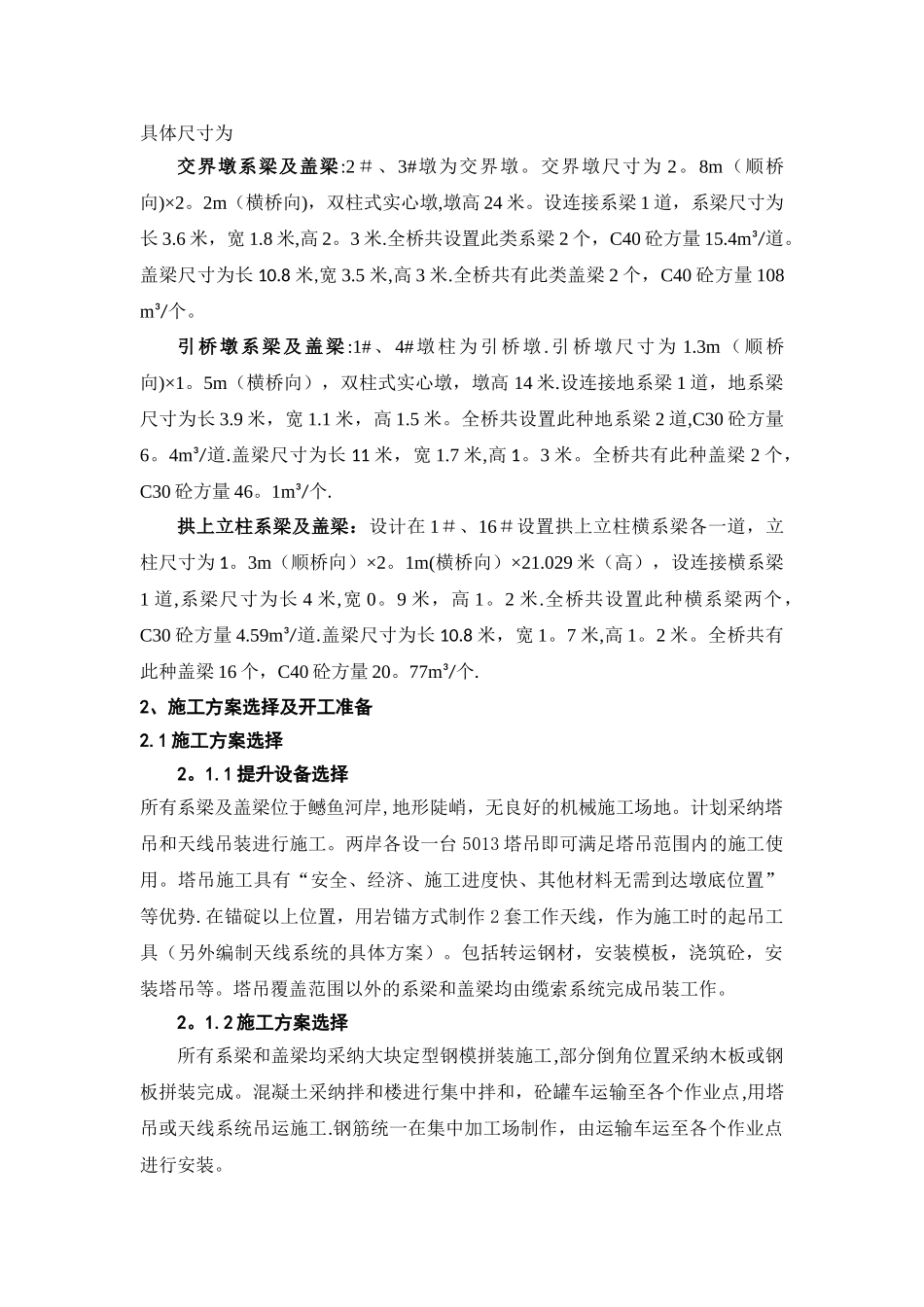

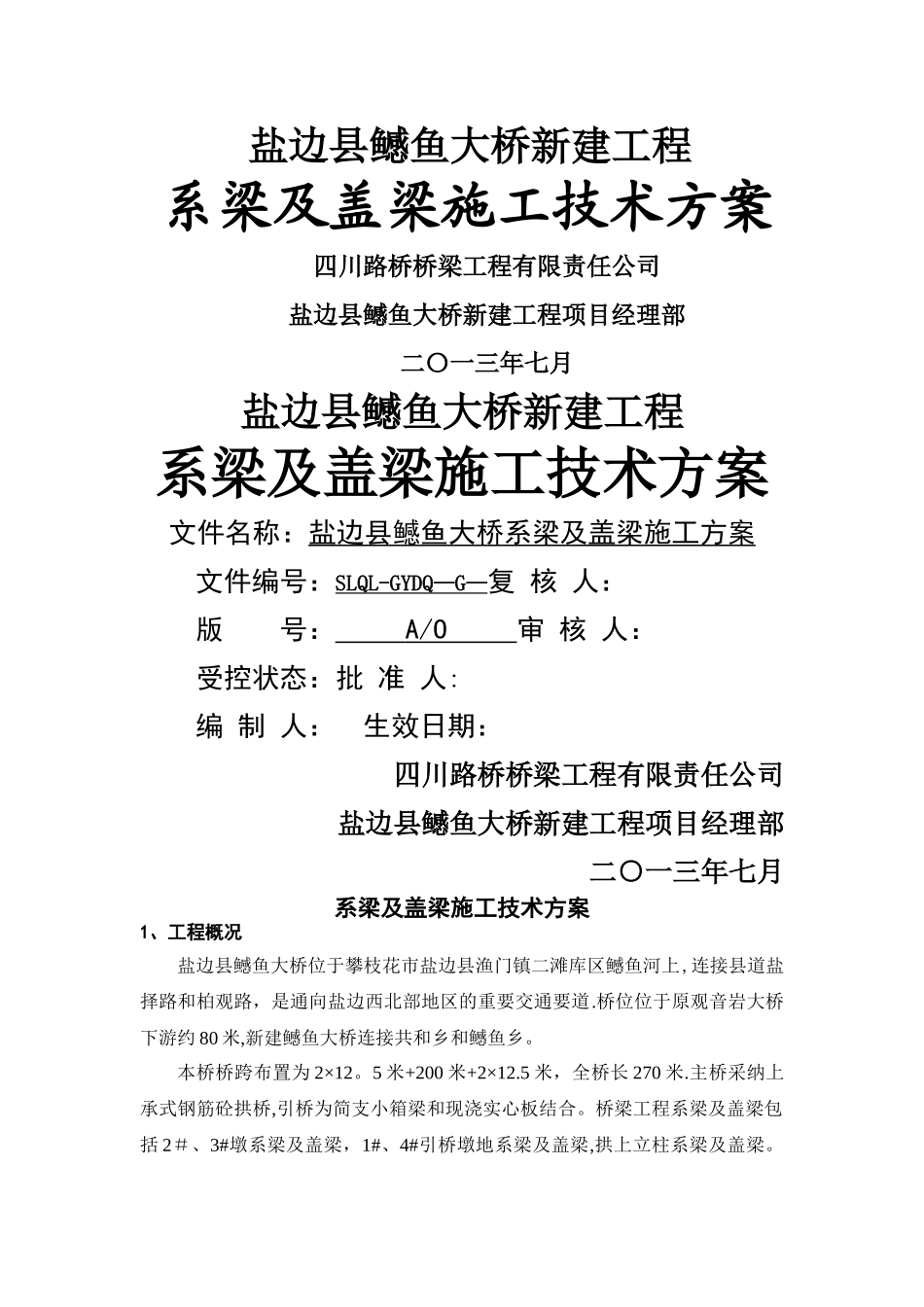

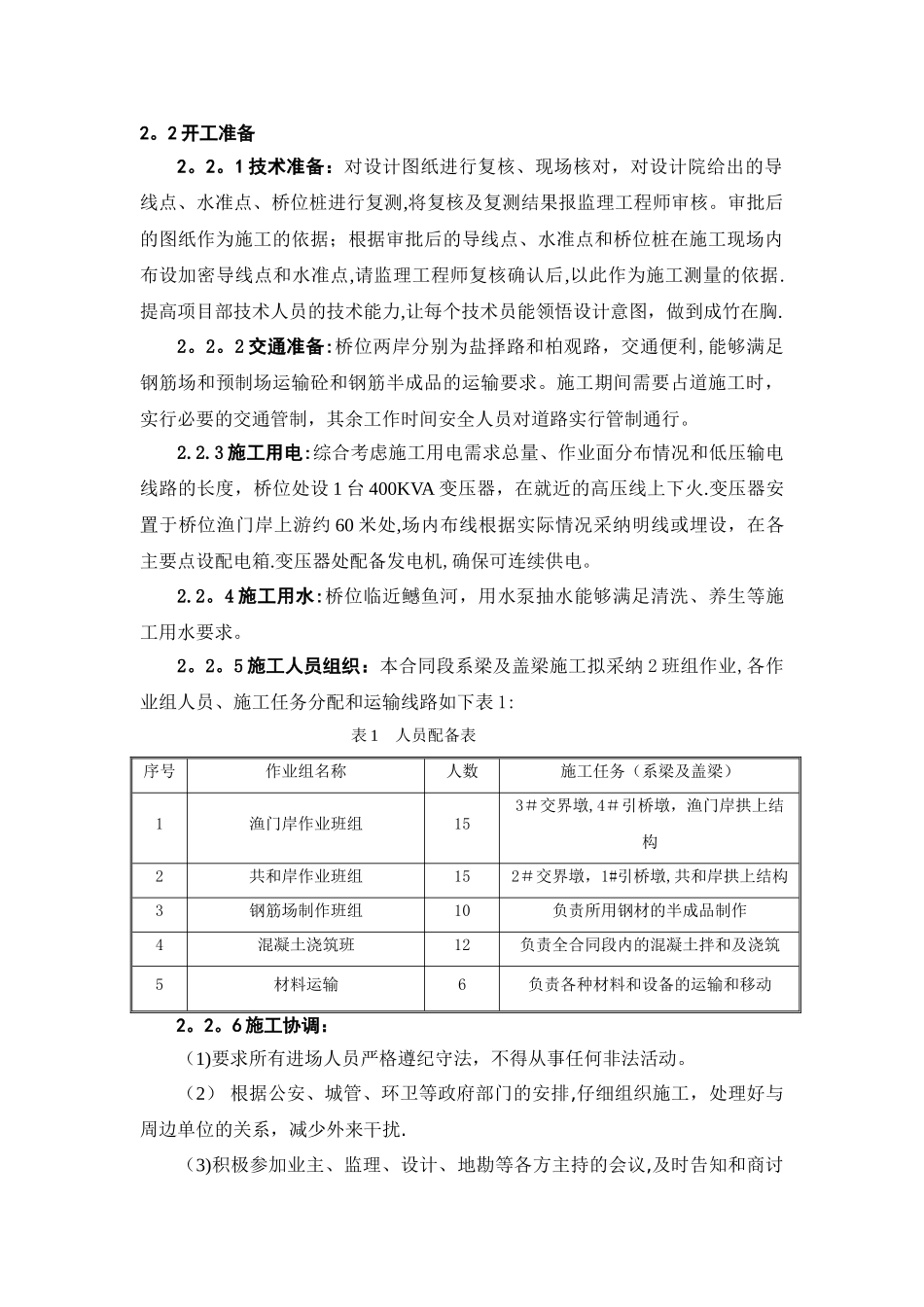

盐边县鳡鱼大桥新建工程系梁及盖梁施工技术方案四川路桥桥梁工程有限责任公司盐边县鳡鱼大桥新建工程项目经理部二〇一三年七月盐边县鳡鱼大桥新建工程系梁及盖梁施工技术方案文件名称:盐边县鳡鱼大桥系梁及盖梁施工方案文件编号:SLQL-GYDQ—G—复 核 人:版 号: A/O 审 核 人:受控状态:批 准 人:编 制 人: 生效日期: 四川路桥桥梁工程有限责任公司盐边县鳡鱼大桥新建工程项目经理部二○一三年七月系梁及盖梁施工技术方案1、工程概况盐边县鳡鱼大桥位于攀枝花市盐边县渔门镇二滩库区鳡鱼河上,连接县道盐择路和柏观路,是通向盐边西北部地区的重要交通要道.桥位位于原观音岩大桥下游约 80 米,新建鳡鱼大桥连接共和乡和鳡鱼乡。本桥桥跨布置为 2×12。5 米+200 米+2×12.5 米,全桥长 270 米.主桥采纳上承式钢筋砼拱桥,引桥为简支小箱梁和现浇实心板结合。桥梁工程系梁及盖梁包括 2#、3#墩系梁及盖梁,1#、4#引桥墩地系梁及盖梁,拱上立柱系梁及盖梁。具体尺寸为交界墩系梁及盖梁:2#、3#墩为交界墩。交界墩尺寸为 2。8m(顺桥向)×2。2m(横桥向),双柱式实心墩,墩高 24 米。设连接系梁 1 道,系梁尺寸为长 3.6 米,宽 1.8 米,高 2。3 米.全桥共设置此类系梁 2 个,C40 砼方量 15.4m³/道。盖梁尺寸为长 10.8 米,宽 3.5 米,高 3 米.全桥共有此类盖梁 2 个,C40 砼方量 108 m³/个。引桥墩系梁及盖梁 :1#、4#墩柱为引桥墩.引桥墩尺寸为 1.3m(顺桥向)×1。5m(横桥向),双柱式实心墩,墩高 14 米.设连接地系梁 1 道,地系梁尺寸为长 3.9 米,宽 1.1 米,高 1.5 米。全桥共设置此种地系梁 2 道,C30 砼方量6。4m³/道.盖梁尺寸为长 11 米,宽 1.7 米,高 1。3 米。全桥共有此种盖梁 2 个,C30 砼方量 46。1m³/个.拱上立柱系梁及盖梁:设计在 1#、16#设置拱上立柱横系梁各一道,立柱尺寸为 1。3m(顺桥向)×2。1m(横桥向)×21.029 米(高),设连接横系梁1 道,系梁尺寸为长 4 米,宽 0。9 米,高 1。2 米.全桥共设置此种横系梁两个,C30 砼方量 4.59m³/道.盖梁尺寸为长 10.8 米,宽 1。7 米,高 1。2 米。全桥共有此种盖梁 16 个,C40 砼方量 20。77m³/个.2、施工方案选择及开工准备2.1 施工方案选择2。1.1 提升设备选择所有系梁及盖梁位于鳡鱼河岸,地形陡峭,无良好的机械施工场地。计划采纳塔吊和天线吊装进行施工。两岸各设一台 5013...
