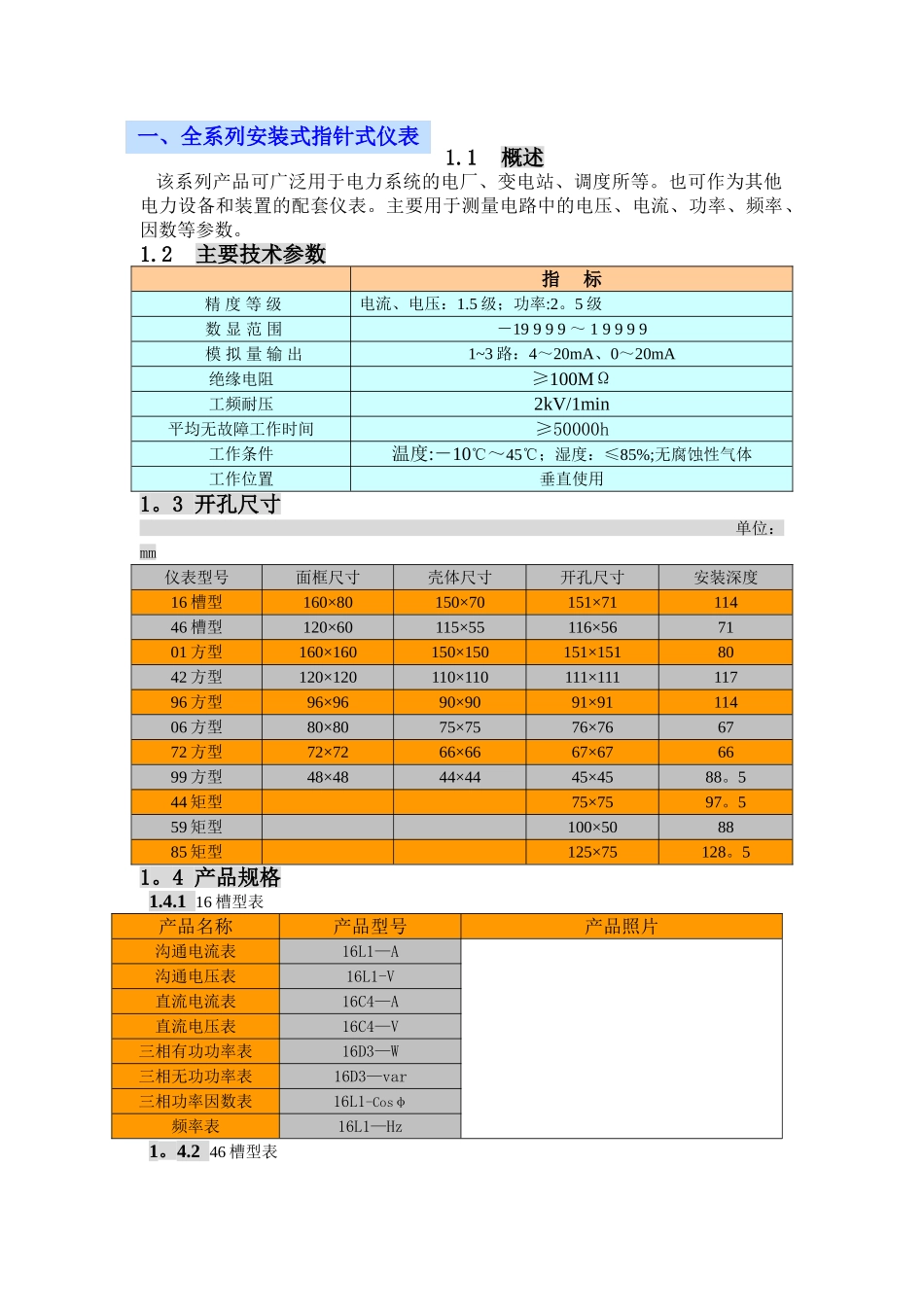

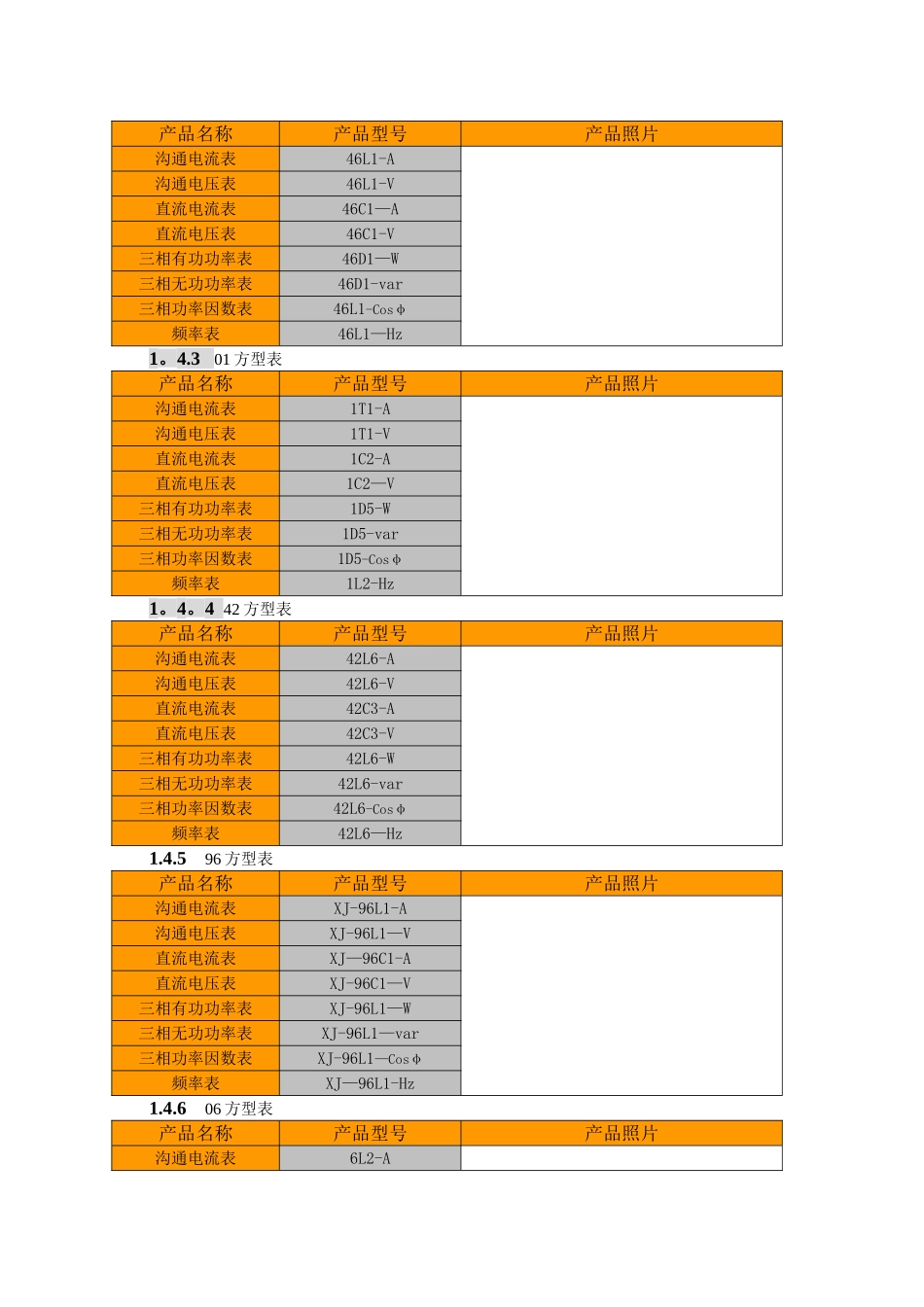

1.1概述 该系列产品可广泛用于电力系统的电厂、变电站、调度所等。也可作为其他电力设备和装置的配套仪表。主要用于测量电路中的电压、电流、功率、频率、因数等参数。1.2主要技术参数指 标 精 度 等 级电流、电压：1.5 级；功率:2。5 级数 显 范 围－19 9 9 9 ～ 1 9 9 9 9模 拟 量 输 出1~3 路：4～20mA、0～20mA绝缘电阻≥100MΩ工频耐压2kV/1min平均无故障工作时间≥50000h工作条件温度:－10℃～45℃；湿度：≤85%;无腐蚀性气体工作位置垂直使用1。3 开孔尺寸 单位：mm仪表型号面框尺寸壳体尺寸开孔尺寸安装深度16 槽型160×80150×70151×7111446 槽型120×60115×55116×567101 方型160×160150×150151×1518042 方型120×120110×110111×11111796 方型96×9690×9091×9111406 方型80×8075×7576×766772 方型72×7266×6667×676699 方型48×4844×4445×4588。544 矩型75×7597。559 矩型100×508885 矩型125×75128。51。4 产品规格1.4.1 16 槽型表产品名称产品型号产品照片沟通电流表16L1—A沟通电压表16L1-V直流电流表16C4—A直流电压表16C4—V三相有功功率表16D3—W三相无功功率表16D3—var三相功率因数表16L1-Cosφ频率表16L1—Hz1。4.2 46 槽型表一、全系列安装式指针式仪表产品名称产品型号产品照片沟通电流表46L1-A沟通电压表46L1-V直流电流表46C1—A直流电压表46C1-V三相有功功率表46D1—W三相无功功率表46D1-var三相功率因数表46L1-Cosφ频率表46L1—Hz1。4.3 01 方型表产品名称产品型号产品照片沟通电流表1T1-A沟通电压表1T1-V直流电流表1C2-A直流电压表1C2—V三相有功功率表1D5-W三相无功功率表1D5-var三相功率因数表1D5-Cosφ频率表1L2-Hz1。4。4 42 方型表产品名称产品型号产品照片沟通电流表42L6-A沟通电压表42L6-V直流电流表42C3-A直流电压表42C3-V三相有功功率表42L6-W三相无功功率表42L6-var三相功率因数表42L6-Cosφ频率表42L6—Hz1.4.596 方型表产品名称产品型号产品照片沟通电流表XJ-96L1-A沟通电压表XJ-96L1—V直流电流表XJ—96C1-A直流电压表XJ-96C1—V三相有功功率表XJ-96L1—W三相无功功率表XJ-96L1—var三相功率因数表XJ-96L1—Cosφ频率表XJ—96L1-Hz1.4.606 方型表产品名称产品型号产品照片沟通电流表6L2-A沟通电压表6L2-V直流电流表6C2—A直流电压表6C2—V三相有功功率表6L2-W三相无功功率表6L2—var三相功率因数表6L2-Cosφ频率表6L2-Hz1.4.772 方型...
