矿物绝缘电缆施工工艺标准

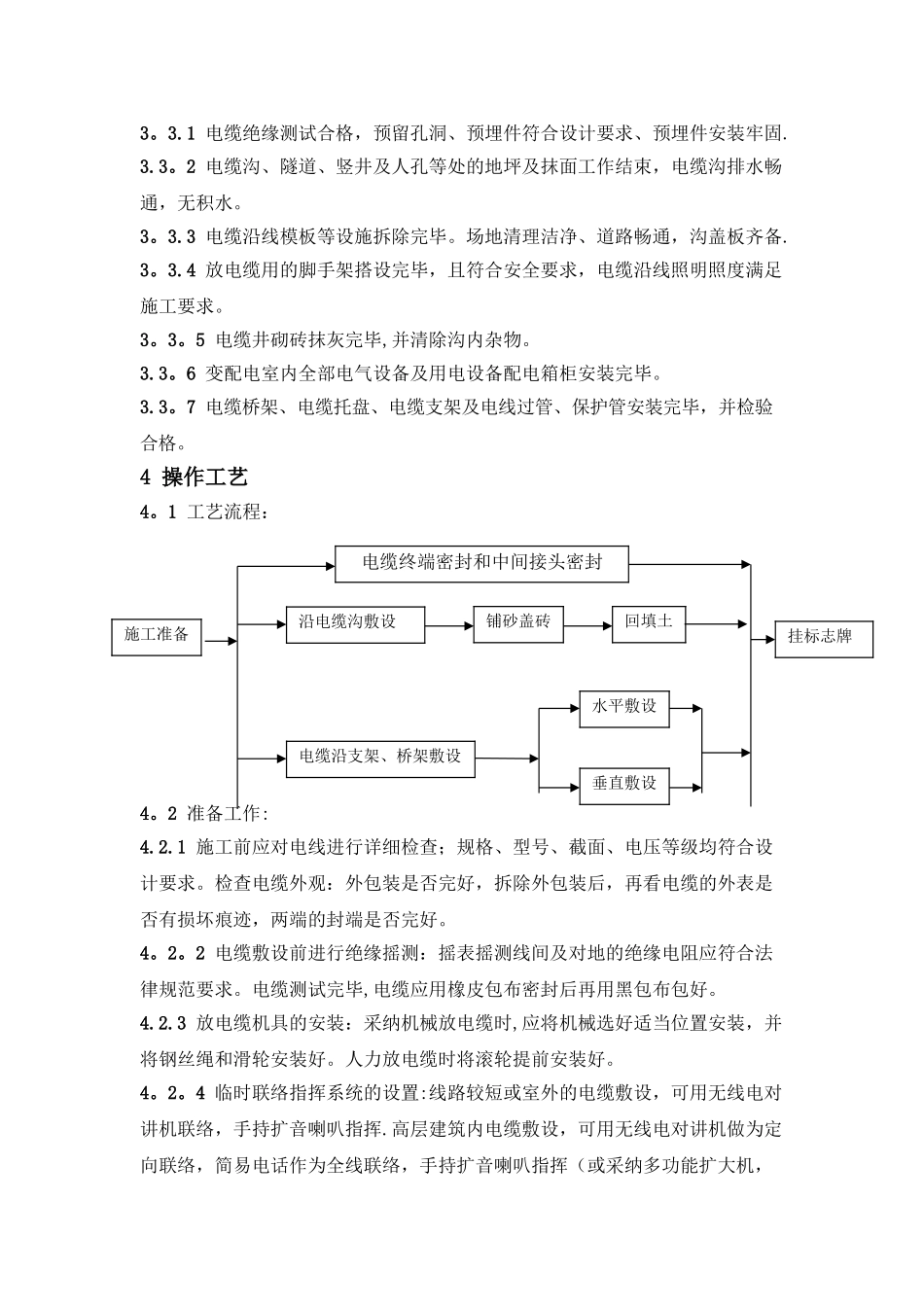

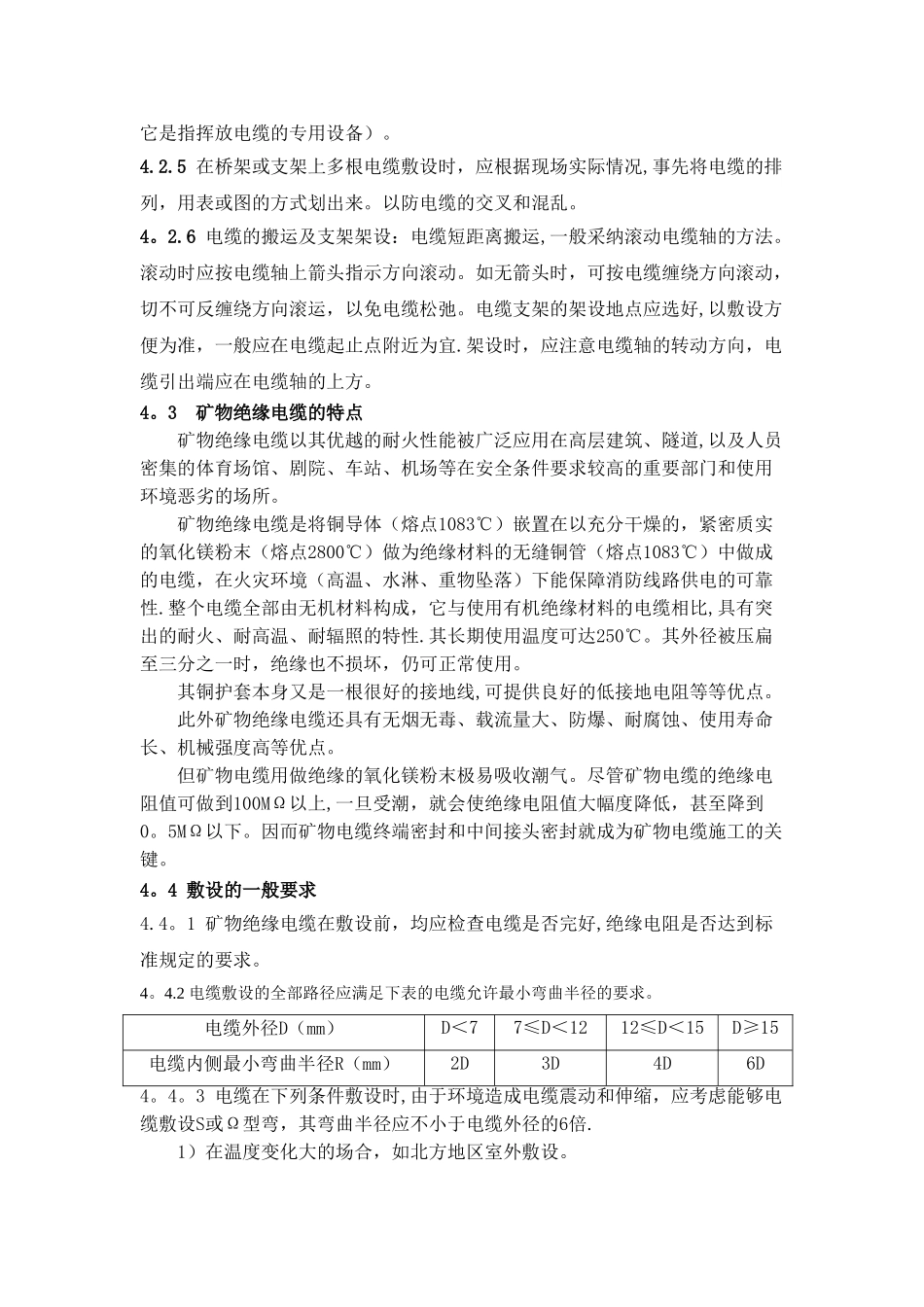

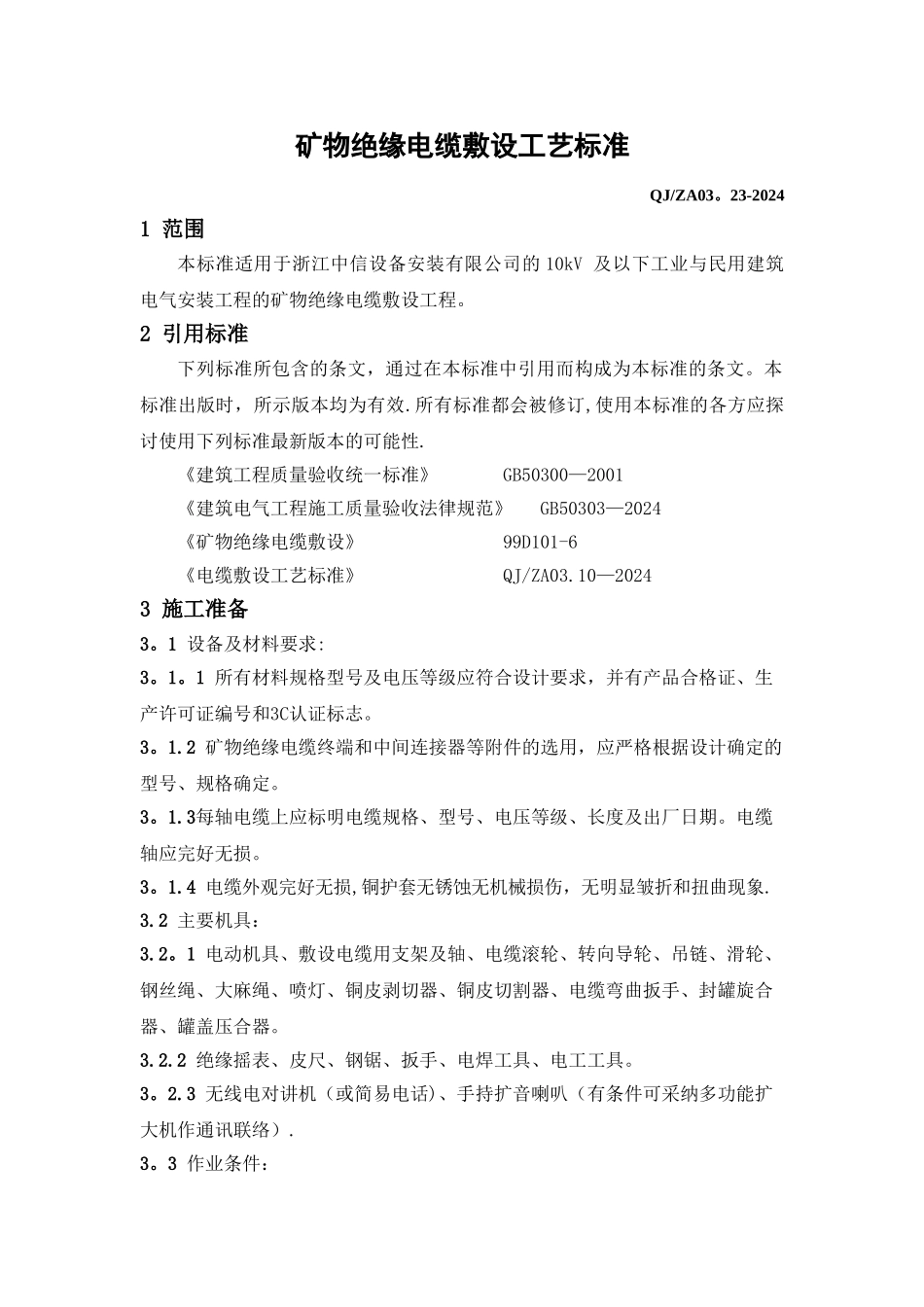

矿物绝缘电缆敷设工艺标准QJ/ZA03。23-20241 范围本标准适用于浙江中信设备安装有限公司的 10kV 及以下工业与民用建筑电气安装工程的矿物绝缘电缆敷设工程。2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效.所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性.《建筑工程质量验收统一标准》 GB50300—2001《建筑电气工程施工质量验收法律规范》 GB50303—2024《矿物绝缘电缆敷设》 99D101-6《电缆敷设工艺标准》 QJ/ZA03.10—20243 施工准备3。1 设备及材料要求:3。1。1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证、生产许可证编号和3C认证标志。3。1.2 矿物绝缘电缆终端和中间连接器等附件的选用，应严格根据设计确定的型号、规格确定。3。1.3每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。3。1.4 电缆外观完好无损,铜护套无锈蚀无机械损伤，无明显皱折和扭曲现象.3.2 主要机具：3.2。1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、喷灯、铜皮剥切器、铜皮切割器、电缆弯曲扳手、封罐旋合器、罐盖压合器。3.2.2 绝缘摇表、皮尺、钢锯、扳手、电焊工具、电工工具。3。2.3 无线电对讲机（或简易电话)、手持扩音喇叭（有条件可采纳多功能扩大机作通讯联络）.3。3 作业条件：3。3.1 电缆绝缘测试合格，预留孔洞、预埋件符合设计要求、预埋件安装牢固.3.3。2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。3。3.3 电缆沿线模板等设施拆除完毕。场地清理洁净、道路畅通，沟盖板齐备.3。3.4 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。3。3。5 电缆井砌砖抹灰完毕,并清除沟内杂物。3.3。6 变配电室内全部电气设备及用电设备配电箱柜安装完毕。3.3。7 电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。4 操作工艺4。1 工艺流程：4。2 准备工作:4.2.1 施工前应对电线进行详细检查；规格、型号、截面、电压等级均符合设计要求。检查电缆外观：外包装是否完好，拆除外包装后，再看电缆的外表是否有损坏痕迹，两端的封端是否完好。4。2。2 电缆敷设前进行绝缘摇测：摇表摇测线间及对地的绝缘电阻应符合法律规范要求。电缆测试完毕,电缆应用橡皮包布密封后再用黑包布...
