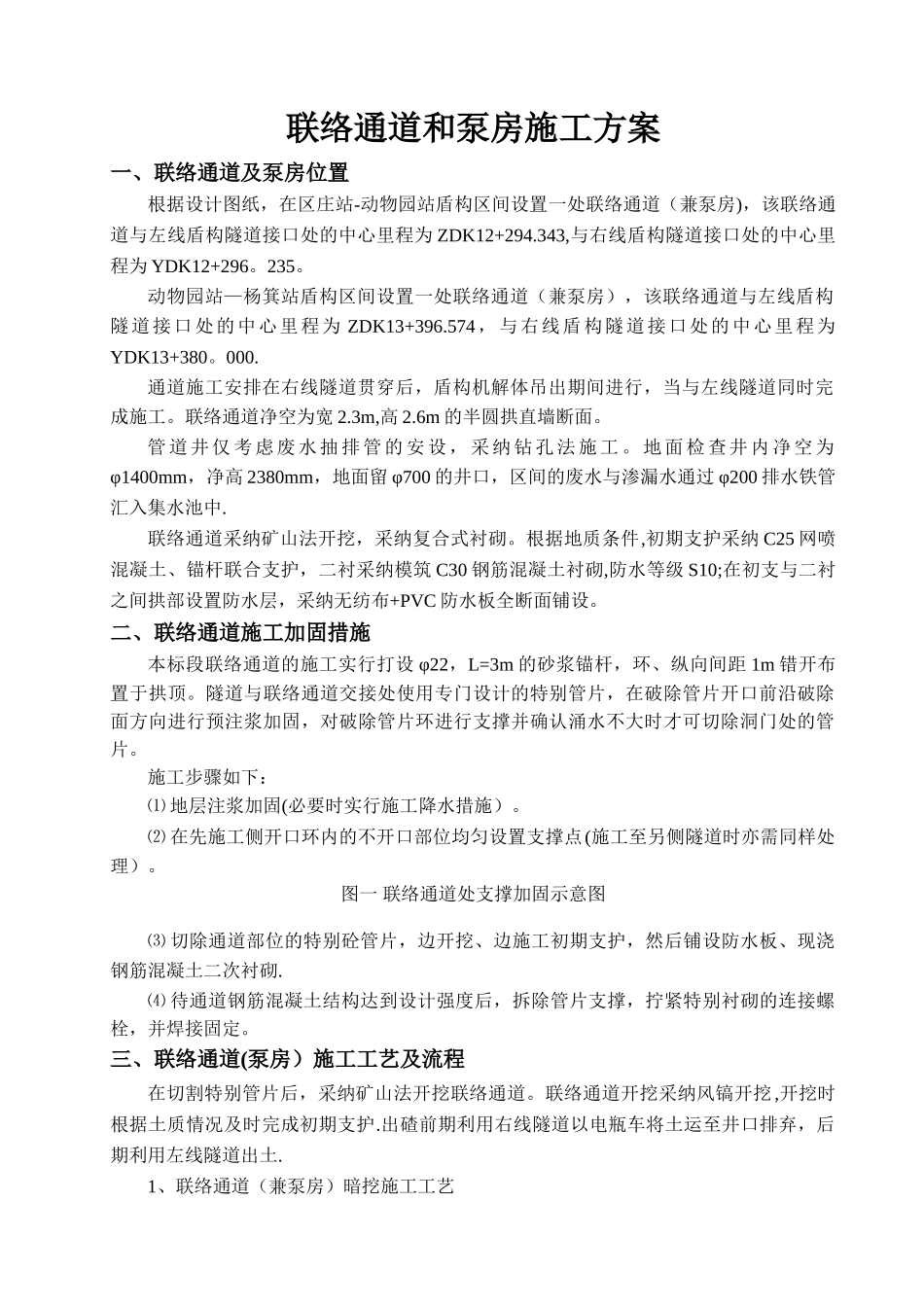

联络通道和泵房施工方案_第1页
1/6

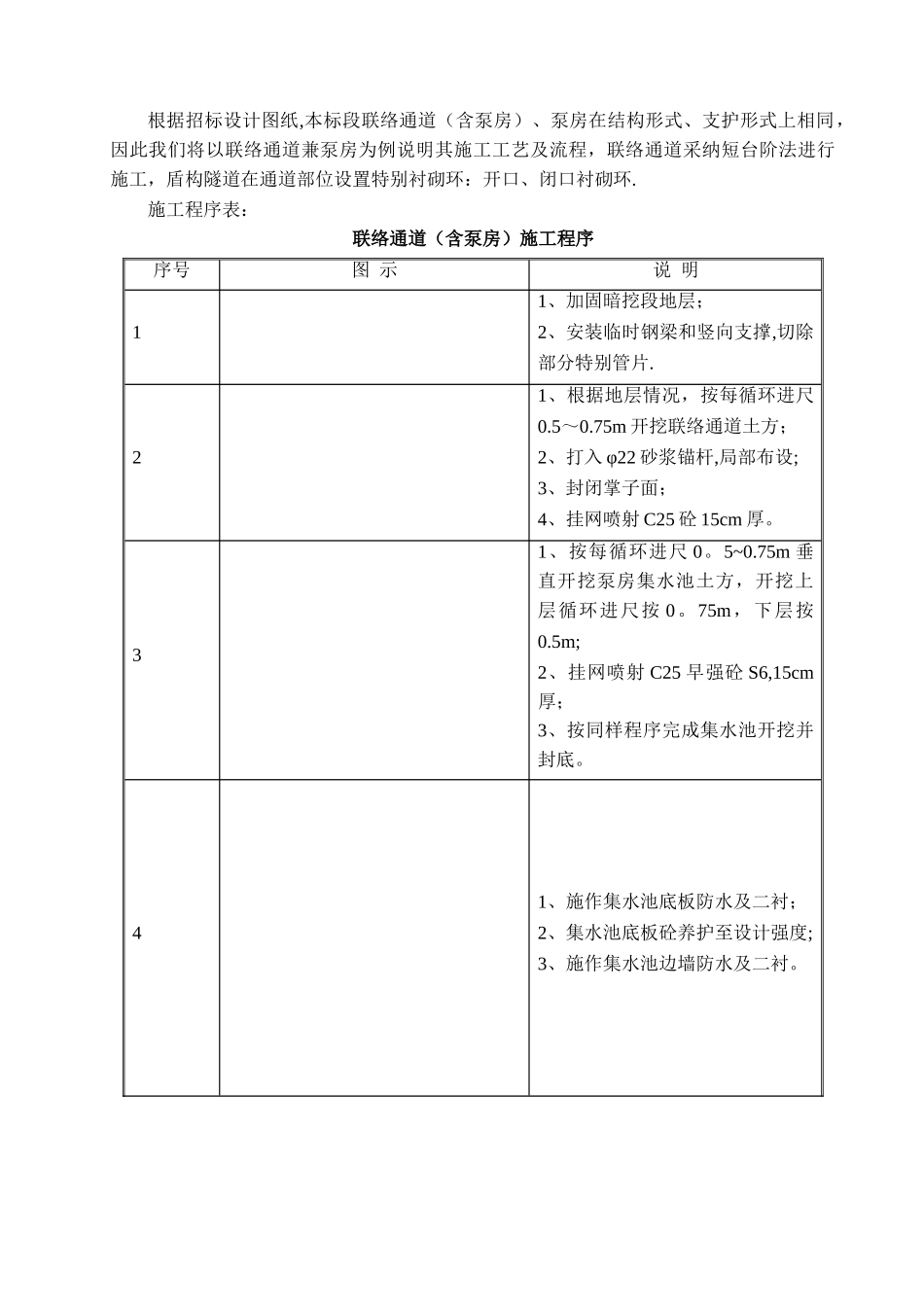

联络通道和泵房施工方案_第2页
2/6

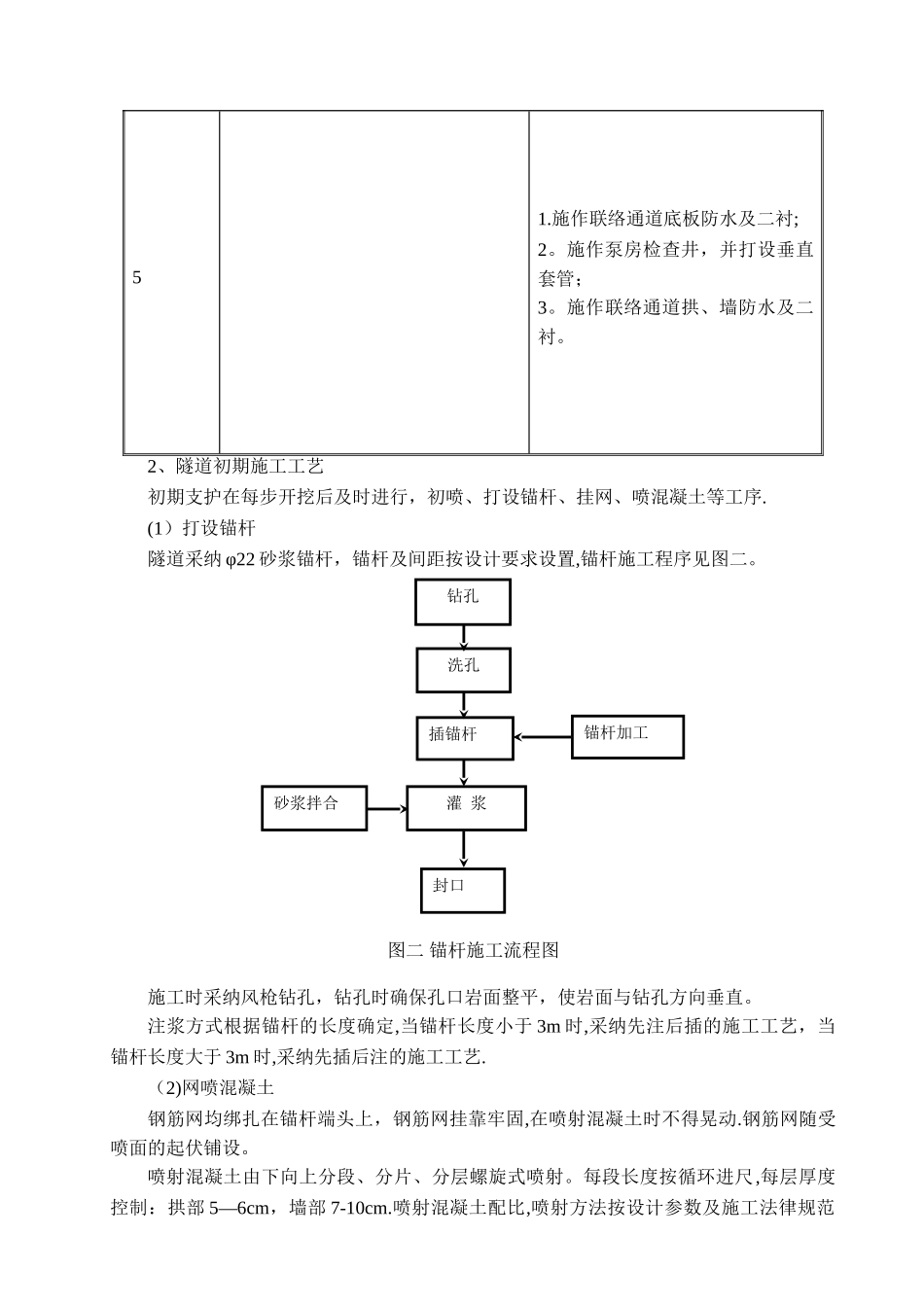

联络通道和泵房施工方案_第3页
3/6
联络通道和泵房施工方案一、联络通道及泵房位置根据设计图纸,在区庄站-动物园站盾构区间设置一处联络通道(兼泵房),该联络通道与左线盾构隧道接口处的中心里程为 ZDK12+294.343,与右线盾构隧道接口处的中心里程为 YDK12+296。235。动物园站—杨箕站盾构区间设置一处联络通道(兼泵房),该联络通道与左线盾构隧道接口处的中心里程为 ZDK13+396.574,与右线盾构隧道接口处的中心里程为YDK13+380。000.通道施工安排在右线隧道贯穿后,盾构机解体吊出期间进行,当与左线隧道同时完成施工。联络通道净空为宽 2.3m,高 2.6m 的半圆拱直墙断面。管 道 井 仅 考 虑 废 水 抽 排 管 的 安 设 , 采 纳 钻 孔 法 施 工 。 地 面 检 查 井 内 净 空 为φ1400mm,净高 2380mm,地面留 φ700 的井口,区间的废水与渗漏水通过 φ200 排水铁管汇入集水池中.联络通道采纳矿山法开挖,采纳复合式衬砌。根据地质条件,初期支护采纳 C25 网喷混凝土、锚杆联合支护,二衬采纳模筑 C30 钢筋混凝土衬砌,防水等级 S10;在初支与二衬之间拱部设置防水层,采纳无纺布+PVC 防水板全断面铺设。二、联络通道施工加固措施本标段联络通道的施工实行打设 φ22,L=3m 的砂浆锚杆,环、纵向间距 1m 错开布置于拱顶。隧道与联络通道交接处使用专门设计的特别管片,在破除管片开口前沿破除面方向进行预注浆加固,对破除管片环进行支撑并确认涌水不大时才可切除洞门处的管片。施工步骤如下:⑴ 地层注浆加固(必要时实行施工降水措施)。⑵ 在先施工侧开口环内的不开口部位均匀设置支撑点(施工至另侧隧道时亦需同样处理)。图一 联络通道处支撑加固示意图⑶ 切除通道部位的特别砼管片,边开挖、边施工初期支护,然后铺设防水板、现浇钢筋混凝土二次衬砌.⑷ 待通道钢筋混凝土结构达到设计强度后,拆除管片支撑,拧紧特别衬砌的连接螺栓,并焊接固定。三、联络通道(泵房)施工工艺及流程在切割特别管片后,采纳矿山法开挖联络通道。联络通道开挖采纳风镐开挖 ,开挖时根据土质情况及时完成初期支护.出碴前期利用右线隧道以电瓶车将土运至井口排弃,后期利用左线隧道出土.1、联络通道(兼泵房)暗挖施工工艺根据招标设计图纸,本标段联络通道(含泵房)、泵房在结构形式、支护形式上相同,因此我们将以联络通道兼泵房为例说明其施工工艺及流程,联络通道采纳短台阶法进行施工,盾构隧道在通道部位设置特别衬砌环:开口、闭口衬砌环...
