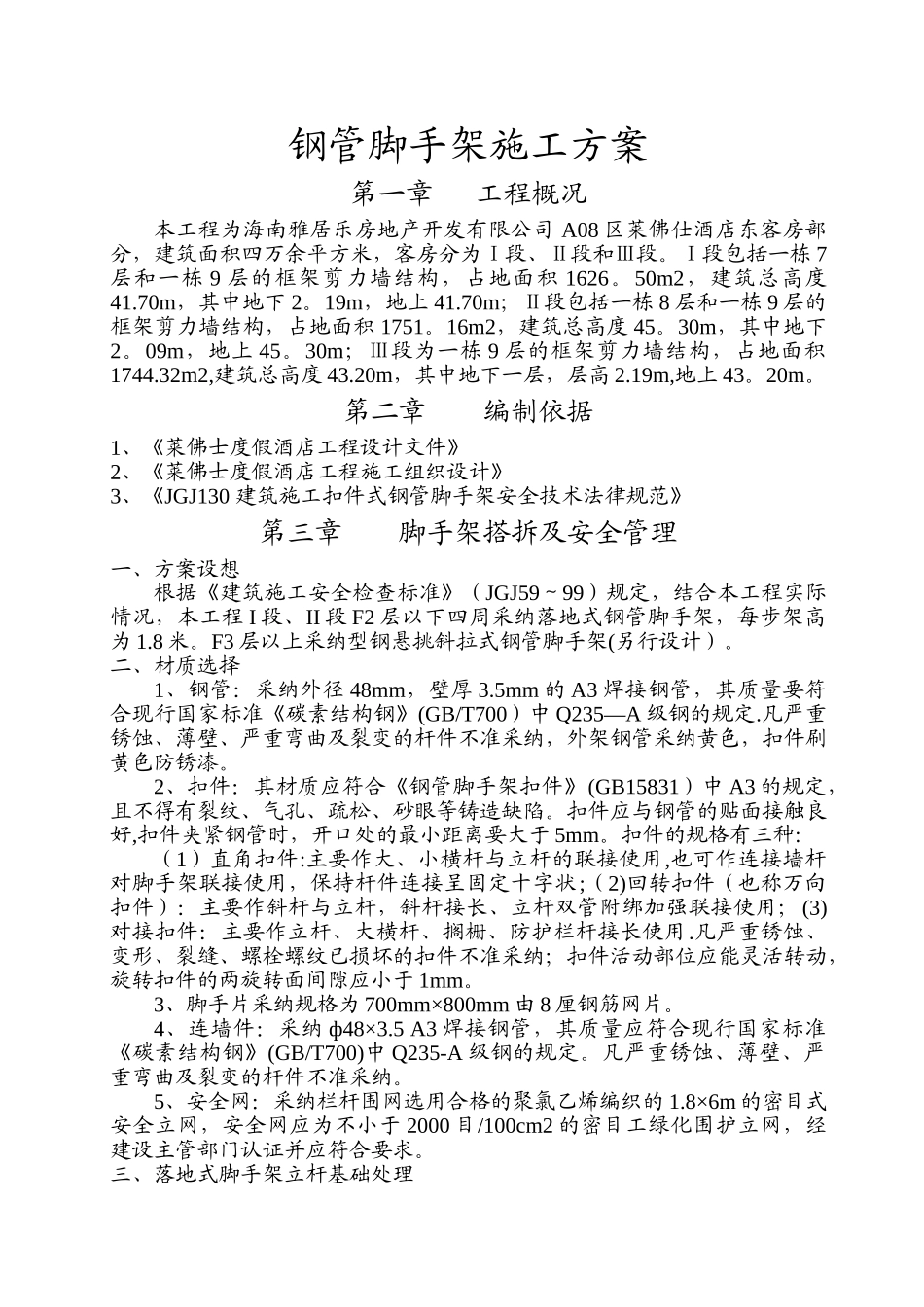

钢管脚手架施工方案第一章 工程概况本工程为海南雅居乐房地产开发有限公司 A08 区莱佛仕酒店东客房部分,建筑面积四万余平方米,客房分为Ⅰ段、Ⅱ段和Ⅲ段。Ⅰ段包括一栋 7层和一栋 9 层的框架剪力墙结构,占地面积 1626。50m2,建筑总高度41.70m,其中地下 2。19m,地上 41.70m;Ⅱ段包括一栋 8 层和一栋 9 层的框架剪力墙结构,占地面积 1751。16m2,建筑总高度 45。30m,其中地下2。09m,地上 45。30m;Ⅲ段为一栋 9 层的框架剪力墙结构,占地面积1744.32m2,建筑总高度 43.20m,其中地下一层,层高 2.19m,地上 43。20m。 第二章 编制依据1、《莱佛士度假酒店工程设计文件》2、《莱佛士度假酒店工程施工组织设计》3、《JGJ130 建筑施工扣件式钢管脚手架安全技术法律规范》第三章 脚手架搭拆及安全管理一、方案设想根据《建筑施工安全检查标准》(JGJ59~99)规定,结合本工程实际情况,本工程 I 段、II 段 F2 层以下四周采纳落地式钢管脚手架,每步架高为 1.8 米。F3 层以上采纳型钢悬挑斜拉式钢管脚手架(另行设计)。二、材质选择1、钢管:采纳外径 48mm,壁厚 3.5mm 的 A3 焊接钢管,其质量要符合现行国家标准《碳素结构钢》(GB/T700)中 Q235—A 级钢的规定.凡严重锈蚀、薄壁、严重弯曲及裂变的杆件不准采纳,外架钢管采纳黄色,扣件刷黄色防锈漆。2、扣件:其材质应符合《钢管脚手架扣件》(GB15831)中 A3 的规定,且不得有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件应与钢管的贴面接触良好,扣件夹紧钢管时,开口处的最小距离要大于 5mm。扣件的规格有三种:(1)直角扣件:主要作大、小横杆与立杆的联接使用,也可作连接墙杆对脚手架联接使用,保持杆件连接呈固定十字状;(2)回转扣件(也称万向扣件):主要作斜杆与立杆,斜杆接长、立杆双管附绑加强联接使用;(3)对接扣件:主要作立杆、大横杆、搁栅、防护栏杆接长使用.凡严重锈蚀、变形、裂缝、螺栓螺纹已损坏的扣件不准采纳;扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于 1mm。3、脚手片采纳规格为 700mm×800mm 由 8 厘钢筋网片。4、连墙件:采纳 ф48×3.5 A3 焊接钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T700)中 Q235-A 级钢的规定。凡严重锈蚀、薄壁、严重弯曲及裂变的杆件不准采纳。5、安全网:采纳栏杆围网选用合格的聚氯乙烯编织的 1.8×6m 的密目式安全立网,安全网应为不小于 2000 目/100cm2 的密...
