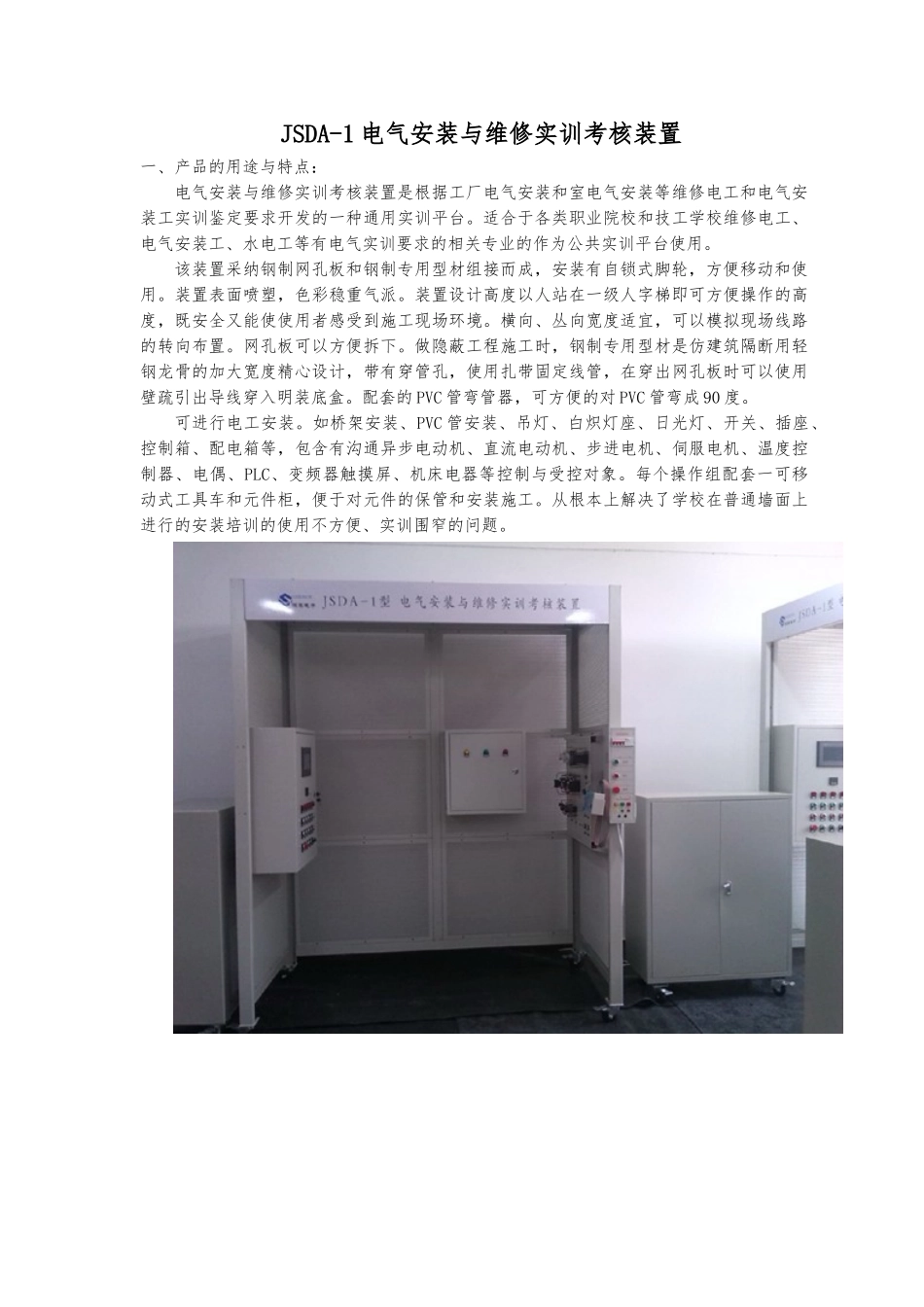

JSDA-1 电气安装与维修实训考核装置一、产品的用途与特点：电气安装与维修实训考核装置是根据工厂电气安装和室电气安装等维修电工和电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工等有电气实训要求的相关专业的作为公共实训平台使用。该装置采纳钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重气派。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度适宜，可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时，钢制专用型材是仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的 PVC 管弯管器，可方便的对 PVC 管弯成 90 度。可进行电工安装。如桥架安装、PVC 管安装、吊灯、白炽灯座、日光灯、开关、插座、控制箱、配电箱等，包含有沟通异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏、机床电器等控制与受控对象。每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训围窄的问题。二、技术参数1、工作电源：三相五线 供电 AC 380 V/220 V ±7.5% 50 Hz；2、实训装置主网孔板尺寸：长（mm）×宽（mm）＝860*7003、实训装置外形尺寸：见配置清单4、实训装置材料：钢板。钢板厚度≥1.5mm；5、最大功率消耗 ≤1.5KW6、安全保护措施：6.1 采纳最新国家供电标准三相五线制电源:三相五线制电源是最新国家供电标准《系统接地的型式与安全技术要求》GB14050－93; 保护接地。6.2 电压型漏电保护器：对线路出现的漏电现象进行保护，切断电源。6.3 电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。实验连接线与插座：强、弱电连接线与插座为两种不同型号不能混插。强电连接线与插座采纳全封闭护套工艺，使用安全、可靠、防触电。强、弱电连接线均为多股铜丝芯且可拆卸维修。6.4 电流型保护方式:电流型保护方式符合国际 IEC1009－1 标准、符合国家对低压电器安全的标准《漏电保护器安装和运行》GB16917.1。本实训装置配备每工位设有 1 组电流型漏电保护器,实训过程中若有人身触电或电路漏电现象，漏电电流超过安全值...
