LTE常见知识点汇总

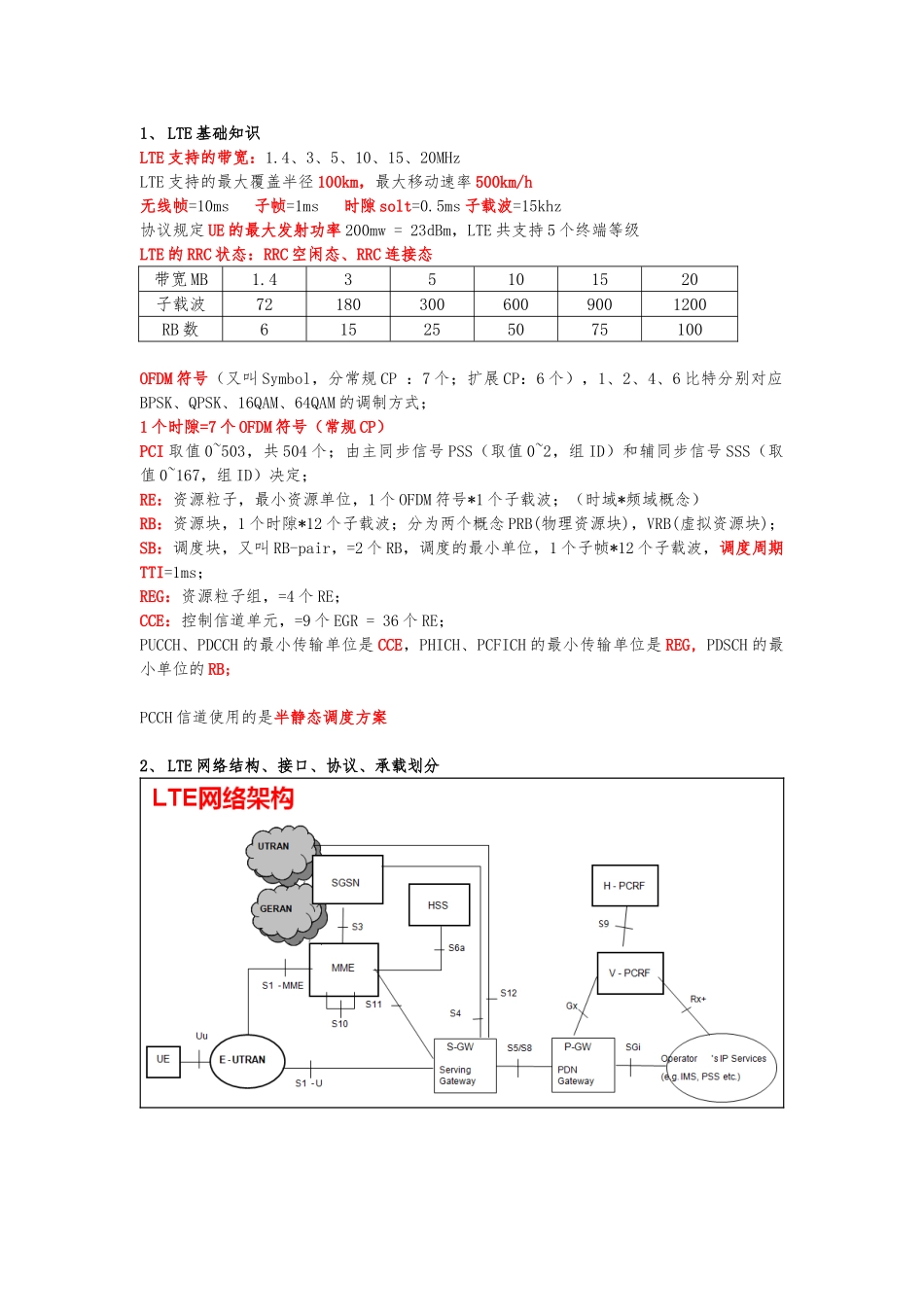

1、 LTE 基础知识LTE 支持的带宽：1.4、3、5、10、15、20MHzLTE 支持的最大覆盖半径 100km，最大移动速率 500km/h无线帧=10ms 子帧=1ms 时隙 solt=0.5ms 子载波=15khz协议规定 UE 的最大发射功率 200mw = 23dBm，LTE 共支持 5 个终端等级LTE 的 RRC 状态：RRC 空闲态、RRC 连接态带宽 MB1.435101520子载波721803006009001200RB 数615255075100OFDM 符号（又叫 Symbol，分常规 CP ：7 个；扩展 CP：6 个），1、2、4、6 比特分别对应BPSK、QPSK、16QAM、64QAM 的调制方式；1 个时隙=7 个 OFDM 符号（常规 CP）PCI 取值 0~503，共 504 个；由主同步信号 PSS（取值 0~2，组 ID）和辅同步信号 SSS（取值 0~167，组 ID）决定；RE：资源粒子，最小资源单位，1 个 OFDM 符号*1 个子载波；（时域*频域概念）RB：资源块，1 个时隙*12 个子载波；分为两个概念 PRB(物理资源块)，VRB(虚拟资源块)；SB：调度块，又叫 RB-pair，=2 个 RB，调度的最小单位，1 个子帧*12 个子载波，调度周期TTI=1ms；REG：资源粒子组，=4 个 RE；CCE：控制信道单元，=9 个 EGR = 36 个 RE；PUCCH、PDCCH 的最小传输单位是 CCE，PHICH、PCFICH 的最小传输单位是 REG, PDSCH 的最小单位的 RB;PCCH 信道使用的是半静态调度方案2、 LTE 网络结构、接口、协议、承载划分MME 负责空闲状态下的移动性管理；eNodeB 负责连接状态下的移动性管理；3、 协议栈结构与功能4、 系统消息相关5、 逻辑、传输、物理信道相关PUSCH 的跳频方式：子帧跳频、子帧间跳频PDSCH 的传输模式：TM1~TM8，共 8 种；PRACH 前导码：每个小区有 64 个随机前导（preamble 码），preamble 码由 ZC 根序列产生，ZC 根序列有 838 个（取值 0~837），每个根序列长 839bit;PRACH 前导格式有 format0～format4 共 5 种格式，其中 FDD 可用 0~3，TDD 可用 0~4，其中format4 是 TDD 专用的，其 PRACH 可承载在 UpPTS 上，此时最多覆盖 1.4km。format0～3 对应的子载波带宽为 1.25Khz，format4 对应的子载波带宽为 7.5KhzPUCCH、PDCCH 的最小传输单位是 CCE，PHICH、PCFICH 的最小传输单位是 REG，PDSCH 的最小单位的 RB;PDCCH 有 4 种格式，对应的 CCE 个数分别为 1,2,4,8；UE 通过盲检测在 PDCCH 中找到自己的信息PCFICH 的频域位置由带宽和 PCI 确定；PUCCH 格式共 6 种...
