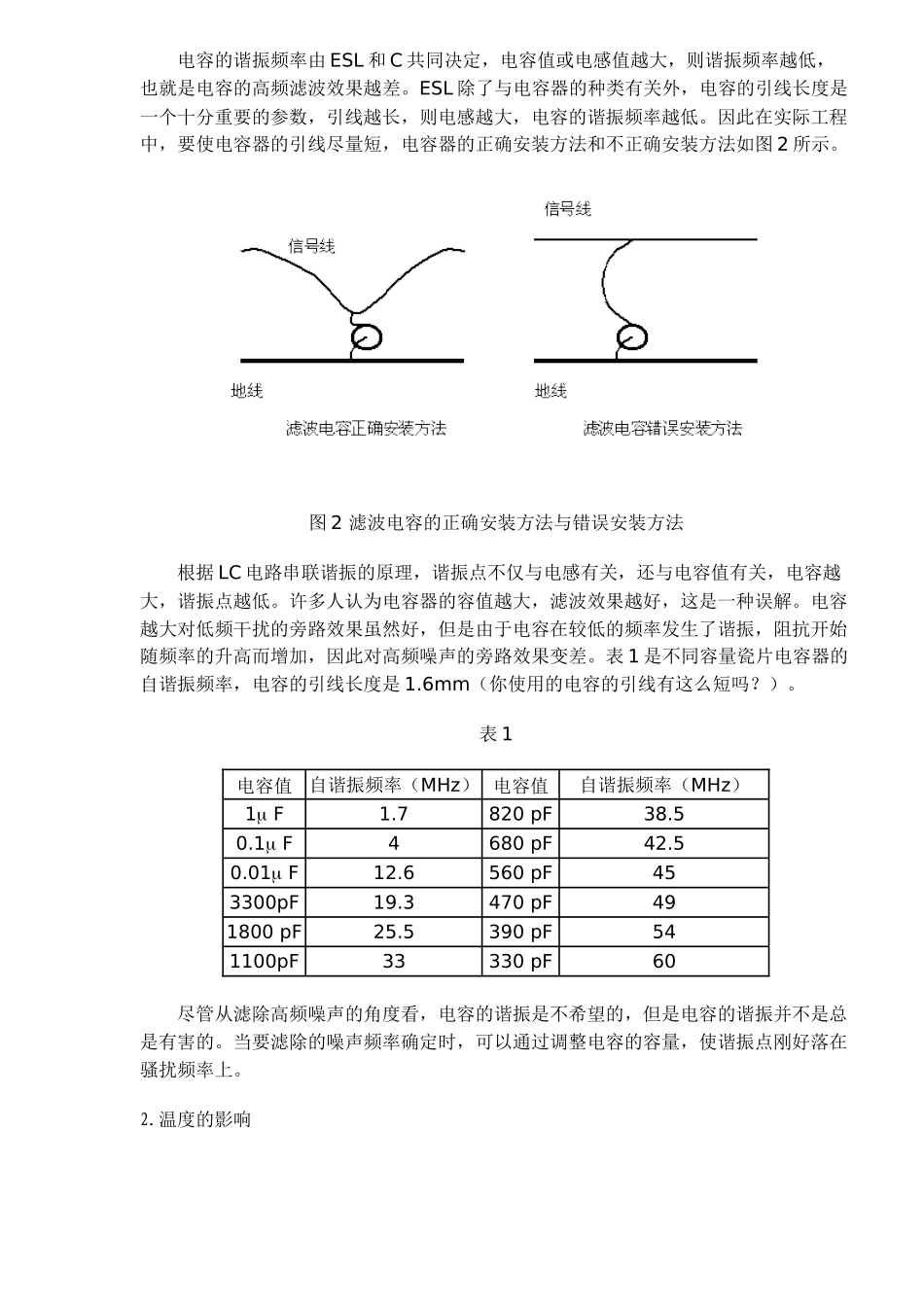

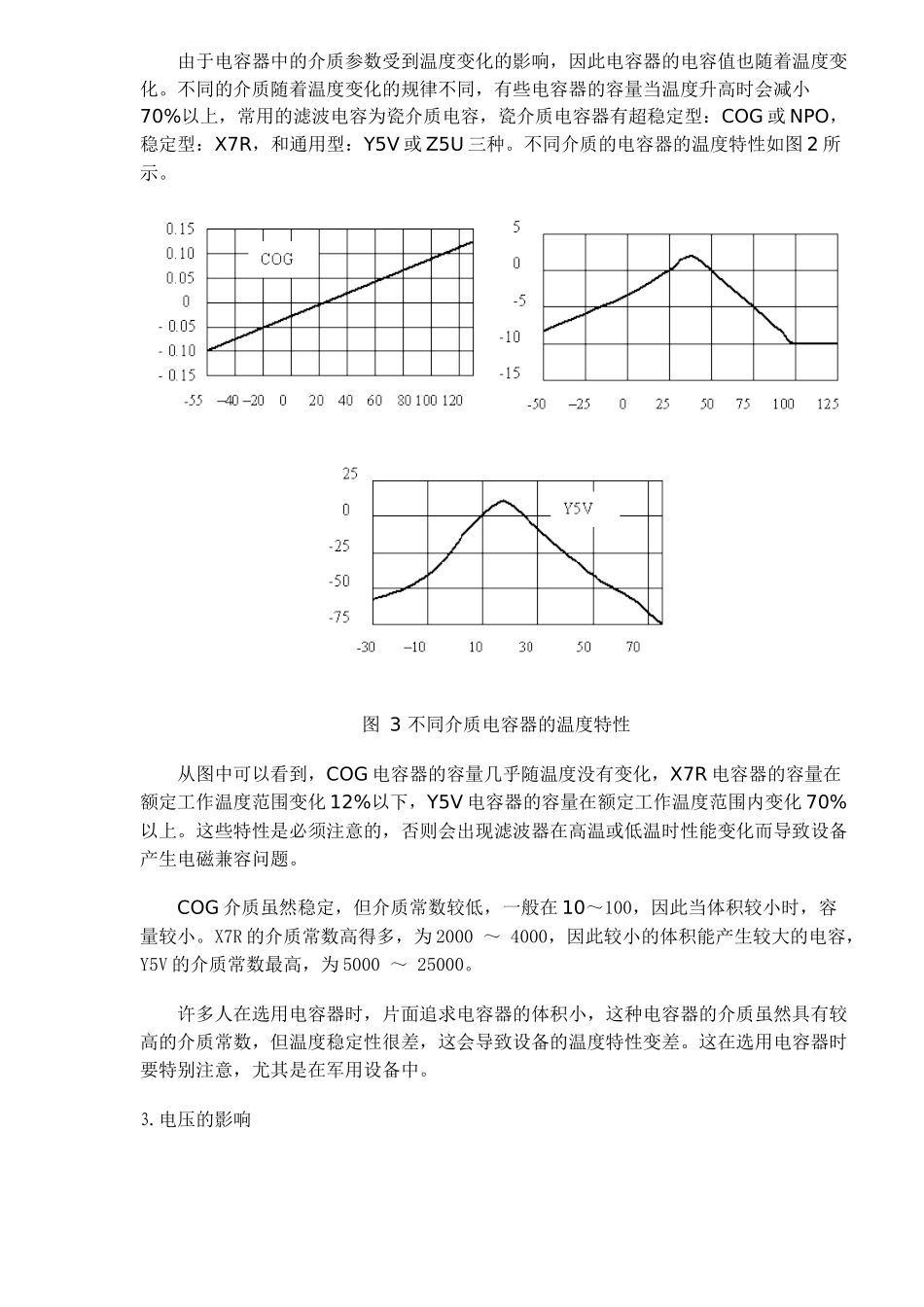

电磁干扰滤波电容器使用方法电容器是电路中最基本的元件之一,利用电容滤除电路上的高频骚扰和对电源解耦是所有电路设计人员都熟悉的。但是,随着电磁干扰问题的日益突出,特别是干扰频率的日益提高,由于不了解电容的基本特性而达不到预期滤波效果的事情时有发生。本文介绍一些容易被忽略的影响电容滤波性能的参数及使用电容器抑制电磁骚扰时需要注意的事项。1 电容引线的作用 在用电容抑制电磁骚扰时,最容易忽视的问题就是电容引线对滤波效果的影响。电容器的容抗与频率成反比,正是利用这一特性,将电容并联在信号线与地线之间起到对高频噪声的旁路作用。然而,在实际工程中,很多人发现这种方法并不能起到预期滤除噪声的效果,面对顽固的电磁噪声束手无策。出现这种情况的一个原因是忽略了电容引线对旁路效果的影响。 实际电容器的电路模型如图 1 所示,它是由等效电感(ESL)、电容和等效电阻(ESR)构成的串联网络。图 1 实际电容器的等效电路 理想电容的阻抗是随着频率的升高降低,而实际电容的阻抗是图 1 所示的网络的阻抗特性,在频率较低的时候,呈现电容特性,即阻抗随频率的增加而降低,在某一点发生谐振,在这点电容的阻抗等于等效串联电阻 ESR。在谐振点以上,由于 ESL 的作用,电容阻抗随着频率的升高而增加,这是电容呈现电感的阻抗特性。在谐振点以上,由于电容的阻抗增加,因此对高频噪声的旁路作用减弱,甚至消逝。 电容的谐振频率由 ESL 和 C 共同决定,电容值或电感值越大,则谐振频率越低,也就是电容的高频滤波效果越差。ESL 除了与电容器的种类有关外,电容的引线长度是一个十分重要的参数,引线越长,则电感越大,电容的谐振频率越低。因此在实际工程中,要使电容器的引线尽量短,电容器的正确安装方法和不正确安装方法如图 2 所示。图 2 滤波电容的正确安装方法与错误安装方法 根据 LC 电路串联谐振的原理,谐振点不仅与电感有关,还与电容值有关,电容越大,谐振点越低。许多人认为电容器的容值越大,滤波效果越好,这是一种误解。电容越大对低频干扰的旁路效果虽然好,但是由于电容在较低的频率发生了谐振,阻抗开始随频率的升高而增加,因此对高频噪声的旁路效果变差。表 1 是不同容量瓷片电容器的自谐振频率,电容的引线长度是 1.6mm(你使用的电容的引线有这么短吗?)。表 1电容值自谐振频率(MHz) 电容值自谐振频率(MHz)1 F1.7820 pF38.50.1 F4680 pF42.50.01 F12...
