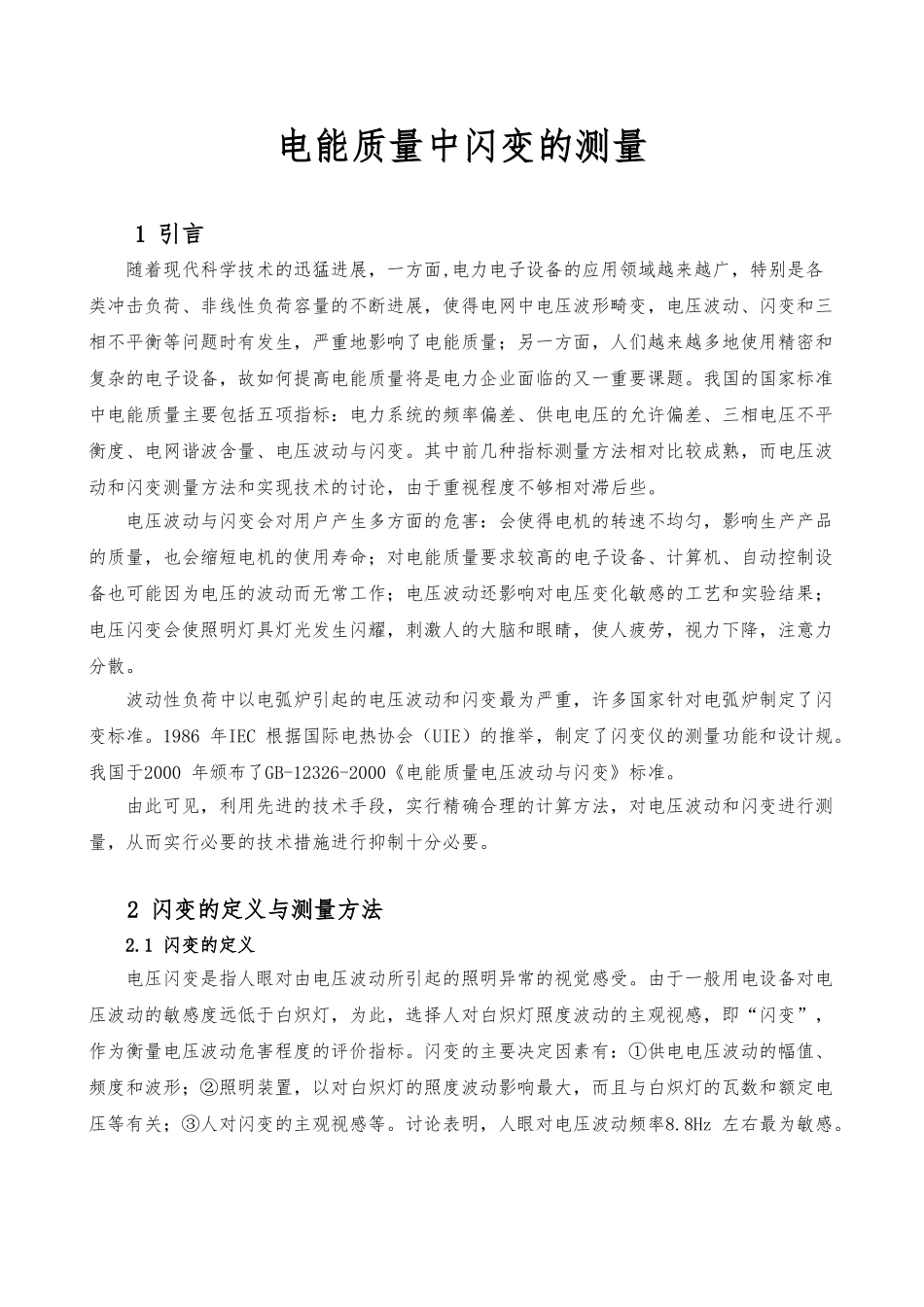

电能质量中闪变的测量方法分析报告

电能质量中闪变的测量方法分析报告_第1页
1/6
电能质量中闪变的测量方法分析报告_第2页
2/6
电能质量中闪变的测量方法分析报告_第3页
3/6
电能质量中闪变的测量1 引言随着现代科学技术的迅猛进展,一方面,电力电子设备的应用领域越来越广,特别是各类冲击负荷、非线性负荷容量的不断进展,使得电网中电压波形畸变,电压波动、闪变和三相不平衡等问题时有发生,严重地影响了电能质量;另一方面,人们越来越多地使用精密和复杂的电子设备,故如何提高电能质量将是电力企业面临的又一重要课题。我国的国家标准中电能质量主要包括五项指标:电力系统的频率偏差、供电电压的允许偏差、三相电压不平衡度、电网谐波含量、电压波动与闪变。其中前几种指标测量方法相对比较成熟,而电压波动和闪变测量方法和实现技术的讨论,由于重视程度不够相对滞后些。电压波动与闪变会对用户产生多方面的危害:会使得电机的转速不均匀,影响生产产品的质量,也会缩短电机的使用寿命;对电能质量要求较高的电子设备、计算机、自动控制设备也可能因为电压的波动而无常工作;电压波动还影响对电压变化敏感的工艺和实验结果;电压闪变会使照明灯具灯光发生闪耀,刺激人的大脑和眼睛,使人疲劳,视力下降,注意力分散。波动性负荷中以电弧炉引起的电压波动和闪变最为严重,许多国家针对电弧炉制定了闪变标准。1986 年IEC 根据国际电热协会(UIE)的推举,制定了闪变仪的测量功能和设计规。我国于2000 年颁布了GB-12326-2000《电能质量电压波动与闪变》标准。由此可见,利用先进的技术手段,实行精确合理的计算方法,对电压波动和闪变进行测量,从而实行必要的技术措施进行抑制十分必要。2 闪变的定义与测量方法2.1 闪变的定义电压闪变是指人眼对由电压波动所引起的照明异常的视觉感受。由于一般用电设备对电压波动的敏感度远低于白炽灯,为此,选择人对白炽灯照度波动的主观视感,即“闪变”,作为衡量电压波动危害程度的评价指标。闪变的主要决定因素有:①供电电压波动的幅值、频度和波形;②照明装置,以对白炽灯的照度波动影响最大,而且与白炽灯的瓦数和额定电压等有关;③人对闪变的主观视感等。讨论表明,人眼对电压波动频率8.8Hz 左右最为敏感。2.2 闪变的测量2.2.1闪变的预测方法早期电压闪变的讨论主要是波动记录法,原理是测量出调幅电压中各个频率电压重量,然后据电压变化的幅度和频率,画出分布图,进而估量闪变值。它是一种近似的方法,结果不尽如人意。随着电弧炉容量的不断增加,人们发现电弧炉容量与电压闪变有直接的联系。实验证明电力系统能够接受的电弧炉容量大小取决于连接电弧炉变...
