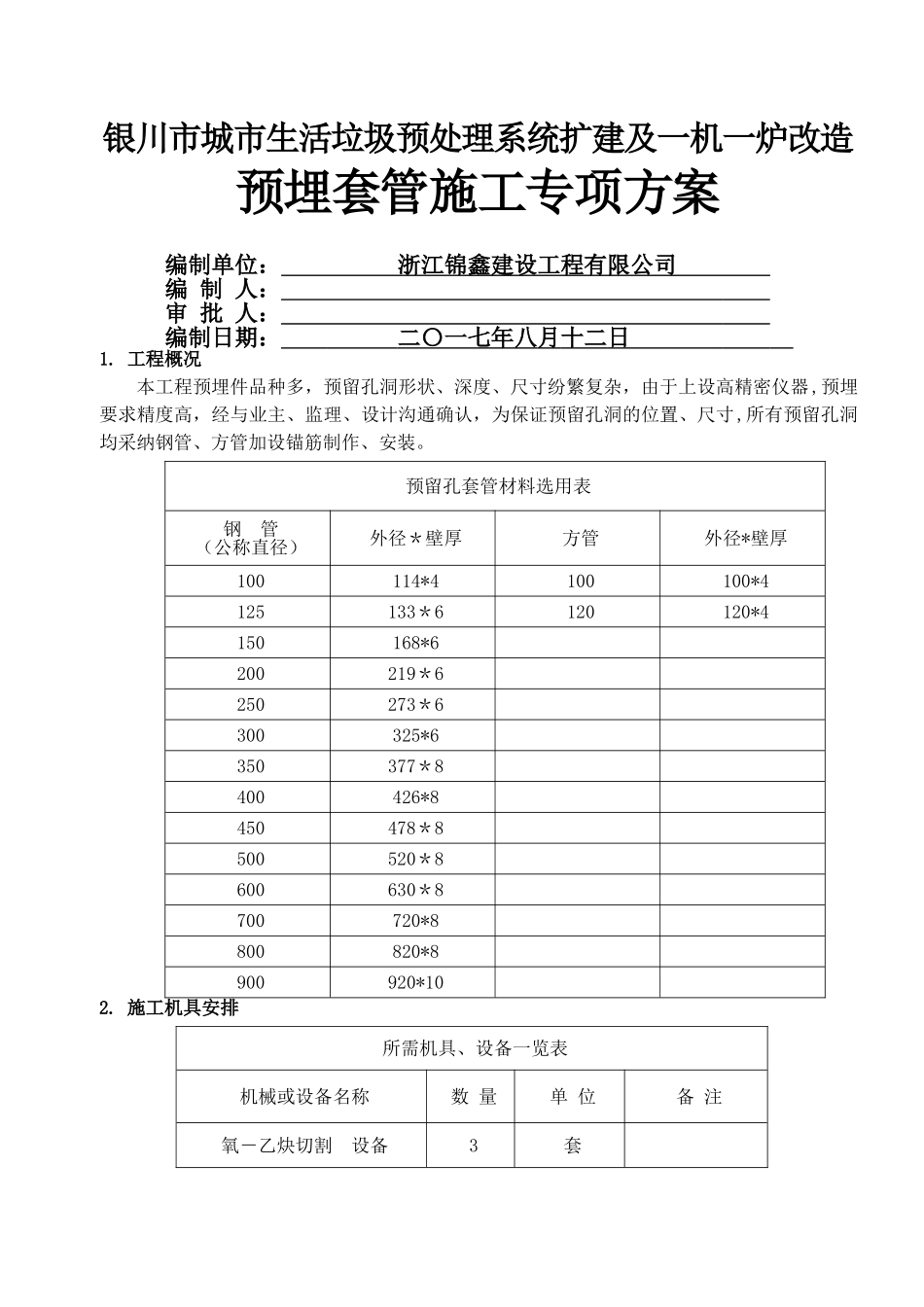

预留、预埋专项施工方案_第1页
1/4

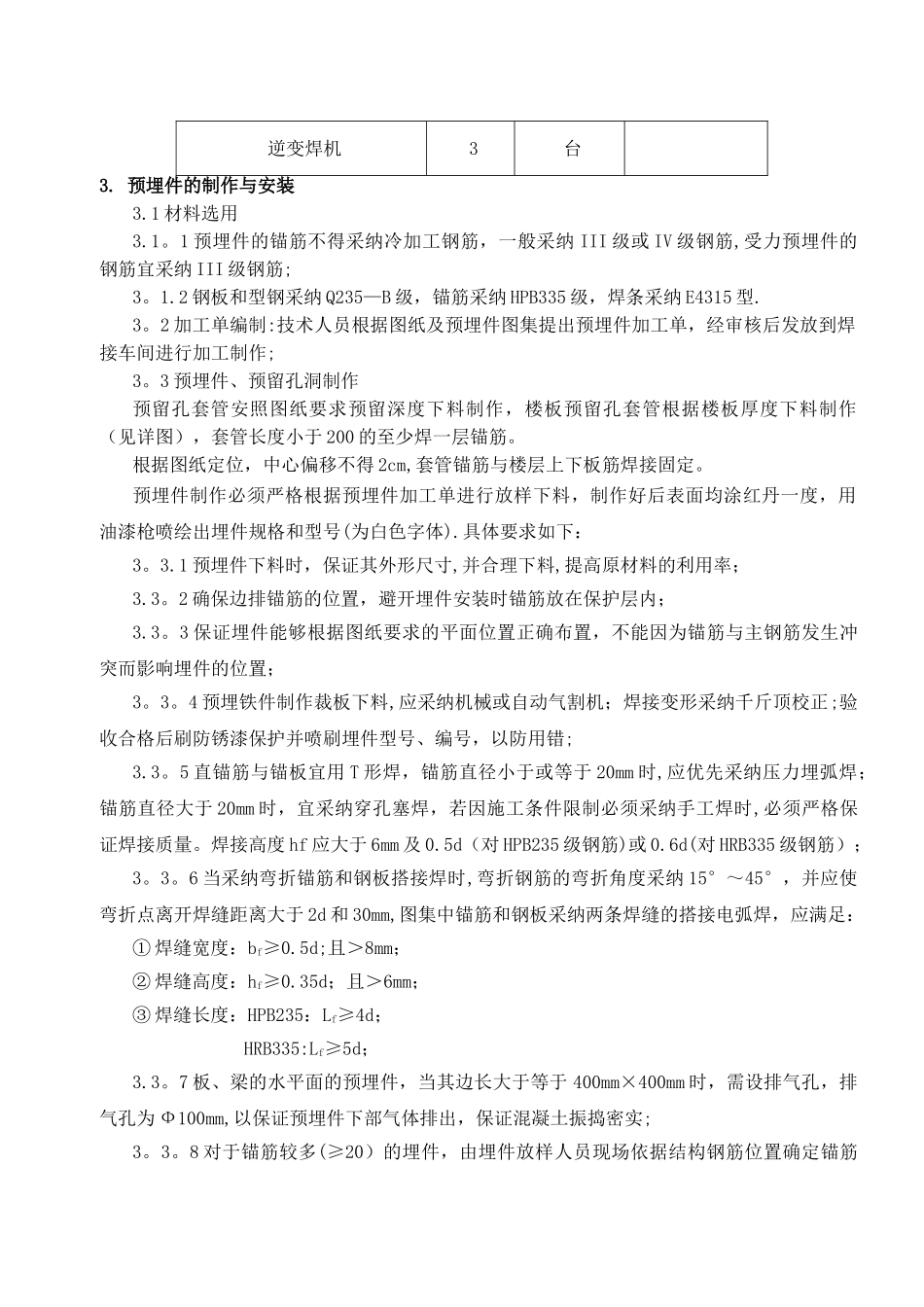

预留、预埋专项施工方案_第2页
2/4

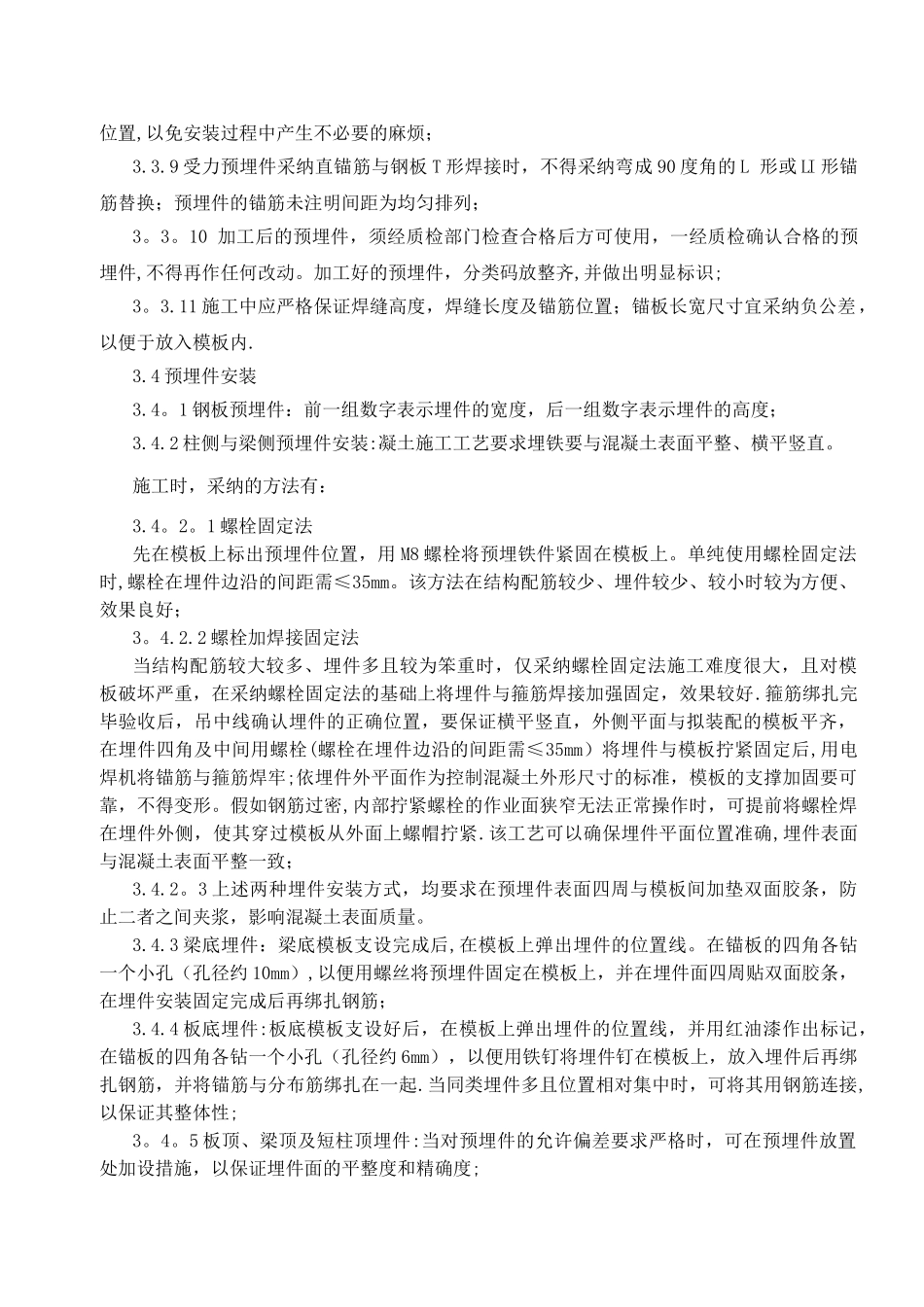

预留、预埋专项施工方案_第3页
3/4
银川市城市生活垃圾预处理系统扩建及一机一炉改造预埋套管施工专项方案编制单位: 浙江锦鑫建设工程有限公司 编 制 人: 审 批 人: 编制日期: 二〇一七年八 月 十二 日 1. 工程概况本工程预埋件品种多,预留孔洞形状、深度、尺寸纷繁复杂,由于上设高精密仪器,预埋要求精度高,经与业主、监理、设计沟通确认,为保证预留孔洞的位置、尺寸,所有预留孔洞均采纳钢管、方管加设锚筋制作、安装。预留孔套管材料选用表钢 管(公称直径)外径*壁厚方管外径*壁厚100114*4100100*4125133*6120120*4150168*6200219*6250273*6300325*6350377*8400426*8450478*8500520*8600630*8700720*8800820*8900920*102. 施工机具安排所需机具、设备一览表机械或设备名称数 量单 位备 注氧-乙炔切割 设备3套 逆变焊机3台 3. 预埋件的制作与安装3.1 材料选用3.1。1 预埋件的锚筋不得采纳冷加工钢筋,一般采纳 III 级或 IV 级钢筋,受力预埋件的钢筋宜采纳 III 级钢筋;3。1.2 钢板和型钢采纳 Q235—B 级,锚筋采纳 HPB335 级,焊条采纳 E4315 型.3。2 加工单编制:技术人员根据图纸及预埋件图集提出预埋件加工单,经审核后发放到焊接车间进行加工制作;3。3 预埋件、预留孔洞制作预留孔套管安照图纸要求预留深度下料制作,楼板预留孔套管根据楼板厚度下料制作(见详图),套管长度小于 200 的至少焊一层锚筋。根据图纸定位,中心偏移不得 2cm,套管锚筋与楼层上下板筋焊接固定。预埋件制作必须严格根据预埋件加工单进行放样下料,制作好后表面均涂红丹一度,用油漆枪喷绘出埋件规格和型号(为白色字体).具体要求如下:3。3.1 预埋件下料时,保证其外形尺寸,并合理下料,提高原材料的利用率;3.3。2 确保边排锚筋的位置,避开埋件安装时锚筋放在保护层内;3.3。3 保证埋件能够根据图纸要求的平面位置正确布置,不能因为锚筋与主钢筋发生冲突而影响埋件的位置;3。3。4 预埋铁件制作裁板下料,应采纳机械或自动气割机;焊接变形采纳千斤顶校正;验收合格后刷防锈漆保护并喷刷埋件型号、编号,以防用错;3.3。5 直锚筋与锚板宜用 T 形焊,锚筋直径小于或等于 20mm 时,应优先采纳压力埋弧焊;锚筋直径大于 20mm 时,宜采纳穿孔塞焊,若因施工条件限制必须采纳手工焊时,必须严格保证焊接质量。焊接高度 hf 应大于 6mm 及 0.5d(对 HPB235 级钢筋)或 0.6d(对 HRB335 级钢筋);3。3。6 当采纳弯折锚筋和钢板搭...
