高压旋喷桩施工方案-2

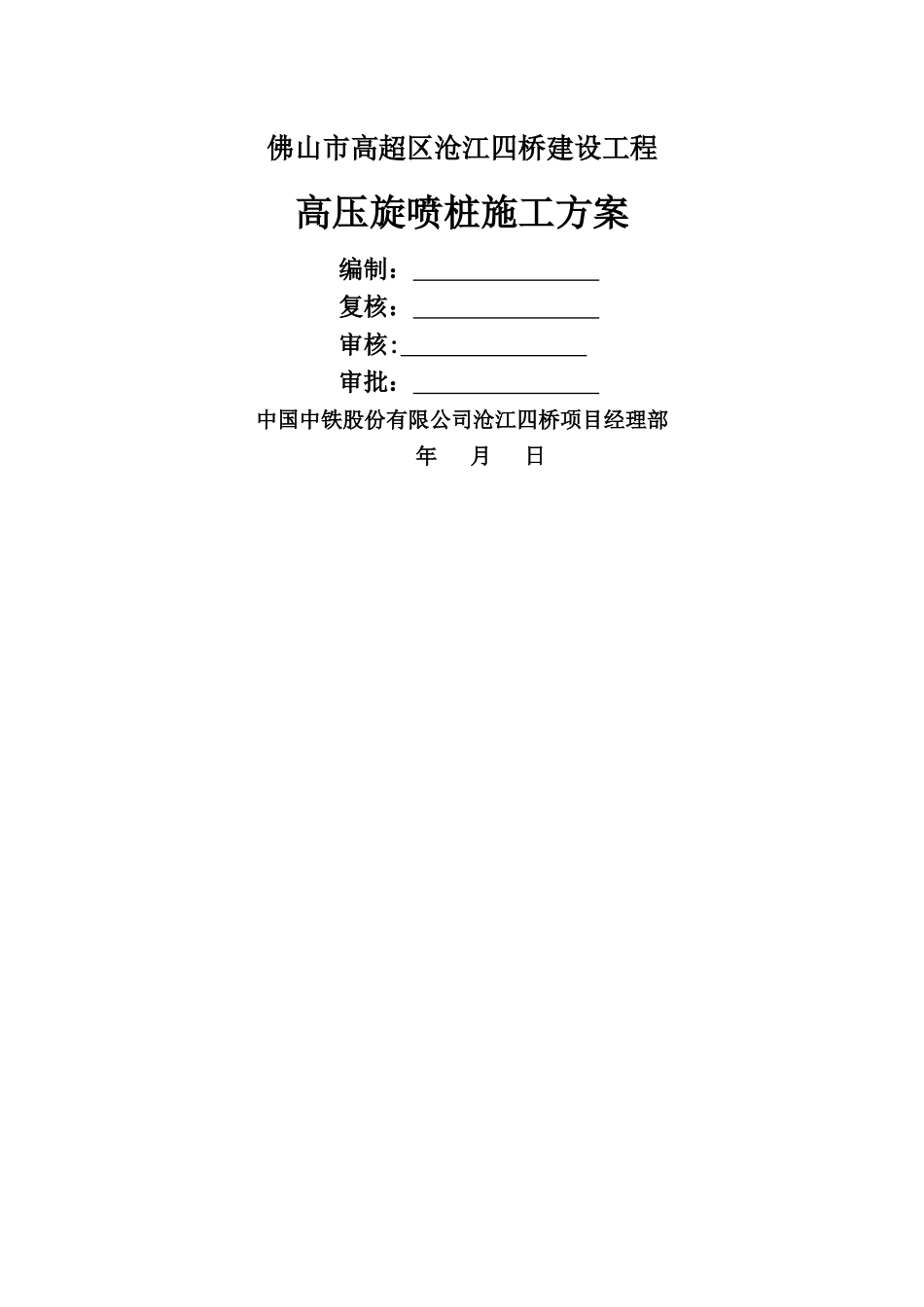

高压旋喷桩施工方案-2_第1页
1/10

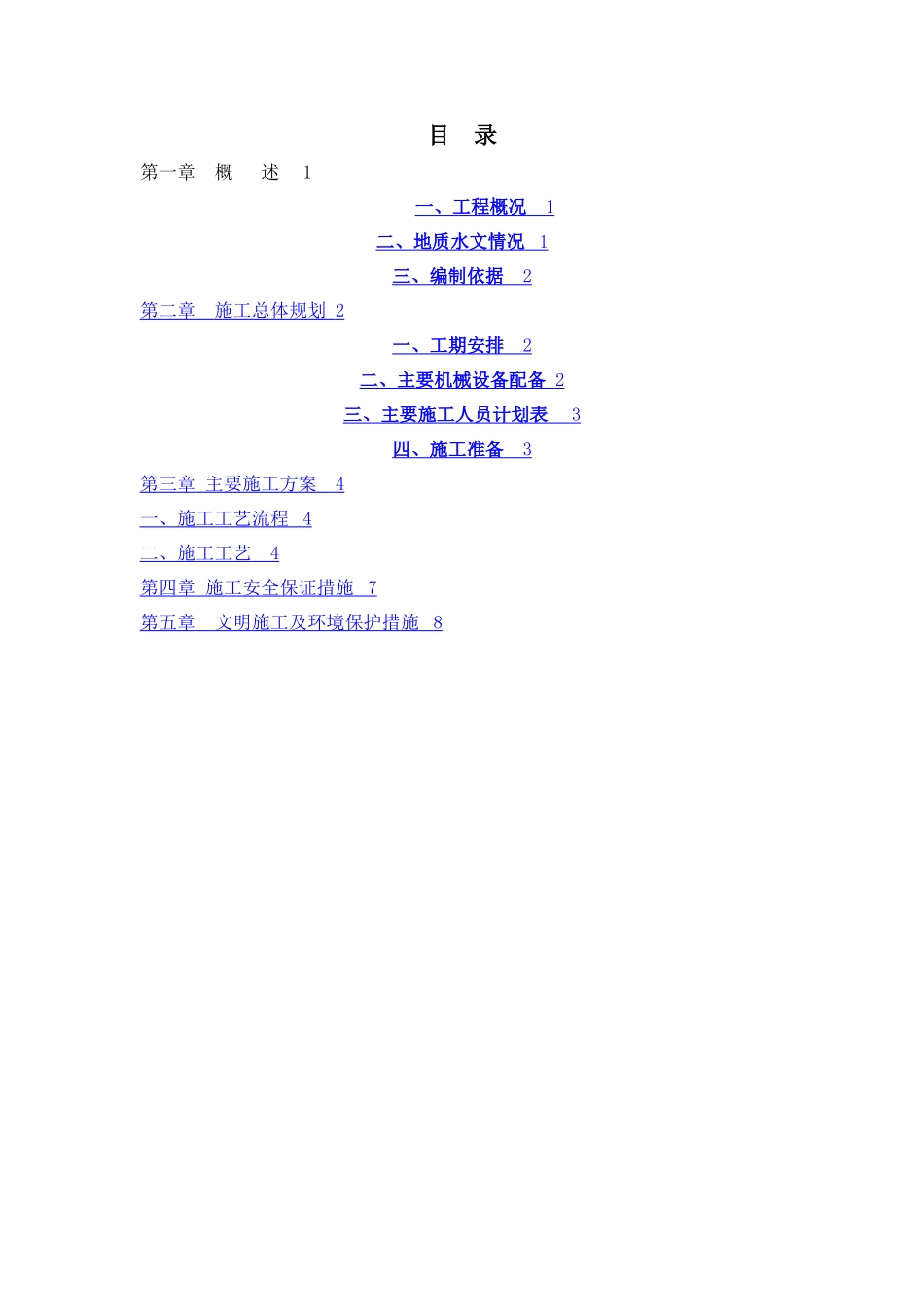

高压旋喷桩施工方案-2_第2页
2/10
高压旋喷桩施工方案-2_第3页
3/10
佛山市高超区沧江四桥建设工程高压旋喷桩施工方案编制: 复核: 审核: 审批: 中国中铁股份有限公司沧江四桥项目经理部年 月 日目 录 第一章 概 述1一、工程概况 1 二、地质水文情况 1 三、编制依据 2 第二章 施工总体规划 2 一、工期安排 2 二、主要机械设备配备 2 三、主要施工人员计划表 3 四、施工准备 3 第三章 主要施工方案 4 一、施工工艺流程 4 二、施工工艺 4 第四章 施工安全保证措施 7 第五章 文明施工及环境保护措施 8 第一章 概 述一、工程概况佛山市高超区沧江四桥建设工程位于佛山市高超区沧江工业园内,跨越沧江河(高超河),是杨西线人和至西安河村段公路工程的组成部分。起点位于高超河人和岸,起点桩号 K4+197.9,自南向北跨越高超河,终点位于西安岸,终点桩号 K4+991,路线全长约 0。793公里.本项目公路等级为一级公路标准兼顾城市道路功能,双向八车道,设计时速 80km/h,路基宽度 47。5m。路线所经区域有大量软土分布,以有机淤泥质为主,含水量较高.由于桥梁 9、13#墩桩基位于河堤迎水坡面上,需在桩基周围施工高压旋喷桩进行加固。每根钻孔桩周围各施工 11 根高压旋喷桩,合计 88 根/1351m。高压旋喷桩技术要求:(1)桩径不小于 600mm;(2)桩身混合土强度不小于 1.50MPa。高压旋喷桩施工技术参数:(1)注浆压力为 20~25MPa;(2)提升速度 15~18cm/min;(3)旋转速度 15~18R/min;(4)水泥(C32.5)用量 150kg/m.二、地质水文情况1、地质情况项目区内特别性岩土为软土,软土全场地分布,软土物理力学性质差,若不处理将危及路堤、涵洞、桥台稳定及运营安全。根据勘测资料,项目区软土主要为淤泥。2、水文情况本工程项目区内地势较低,地下水埋藏浅,埋深 1~1.6 米.路线地下水分为第四系松散层孔隙潜水和基岩裂隙水及碳酸盐岩裂隙溶洞水三大类.以第四系松散层孔隙水为主,四系底部砂砾卵石层为主要含水层位,局部发育基岩裂隙水和碳酸盐裂溶洞水,水量不丰富,地下水质类型为 HCO3-CaNa 型和 HCO3Cl—CaNa 型,据 2 个河水水样试验结果:PH 值 7.3—7。4,SO4²—含量 24。7~32.90㎎⁄1,侵蚀 CO22 含量 0mg/l 。根据上述四项指标进行水质分析,地表水对混凝土不具腐蚀性,地下水与河水有密切水力联系,两者呈互补关系,地下水迳流形式为水平迳流和垂直蒸发,以垂直蒸发为主。雨季地下水主要靠大气降水补给.三、编制依据《公路桥涵地基与基础设计法律...
