供暖分户改造施工设计方案模板

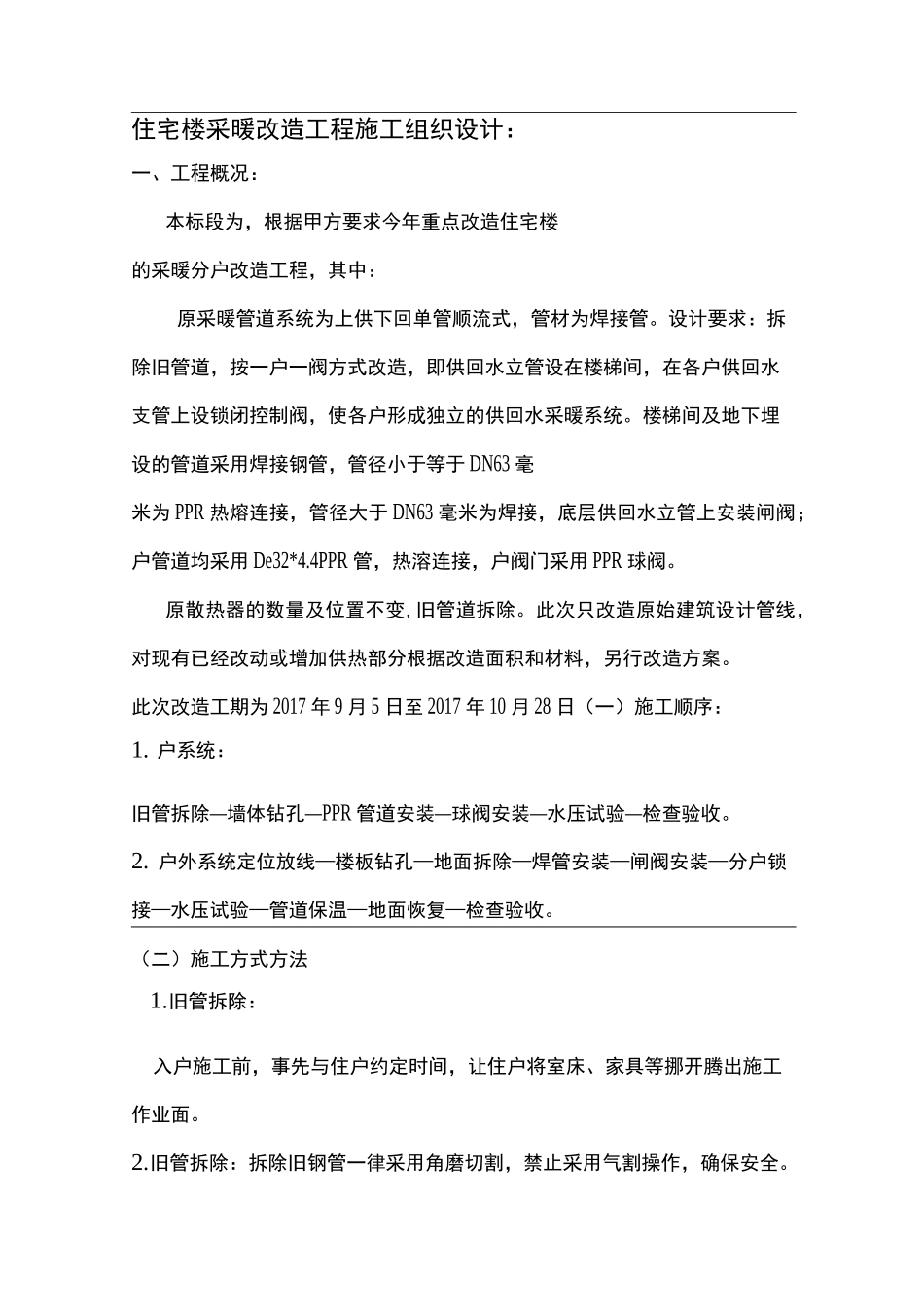

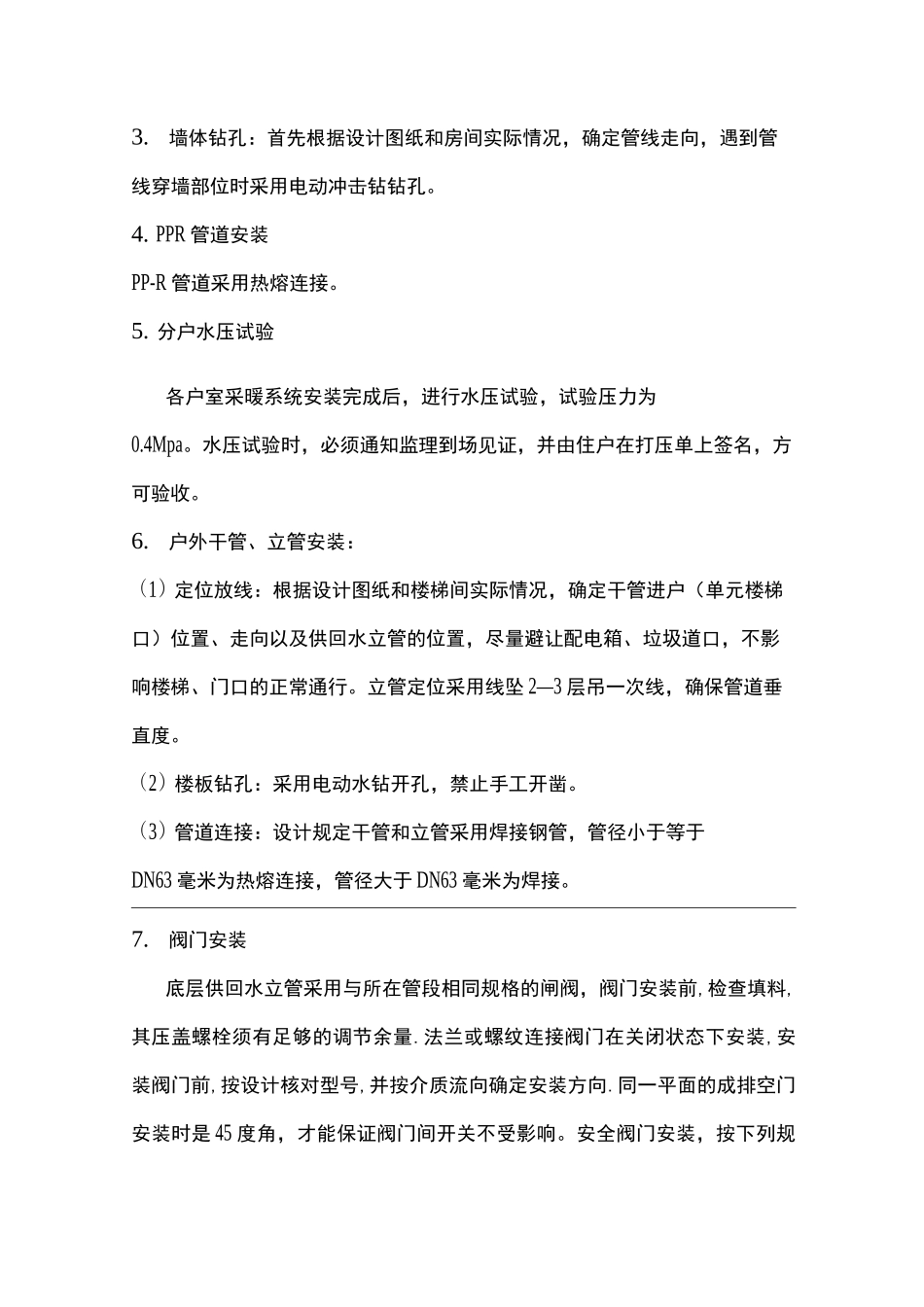

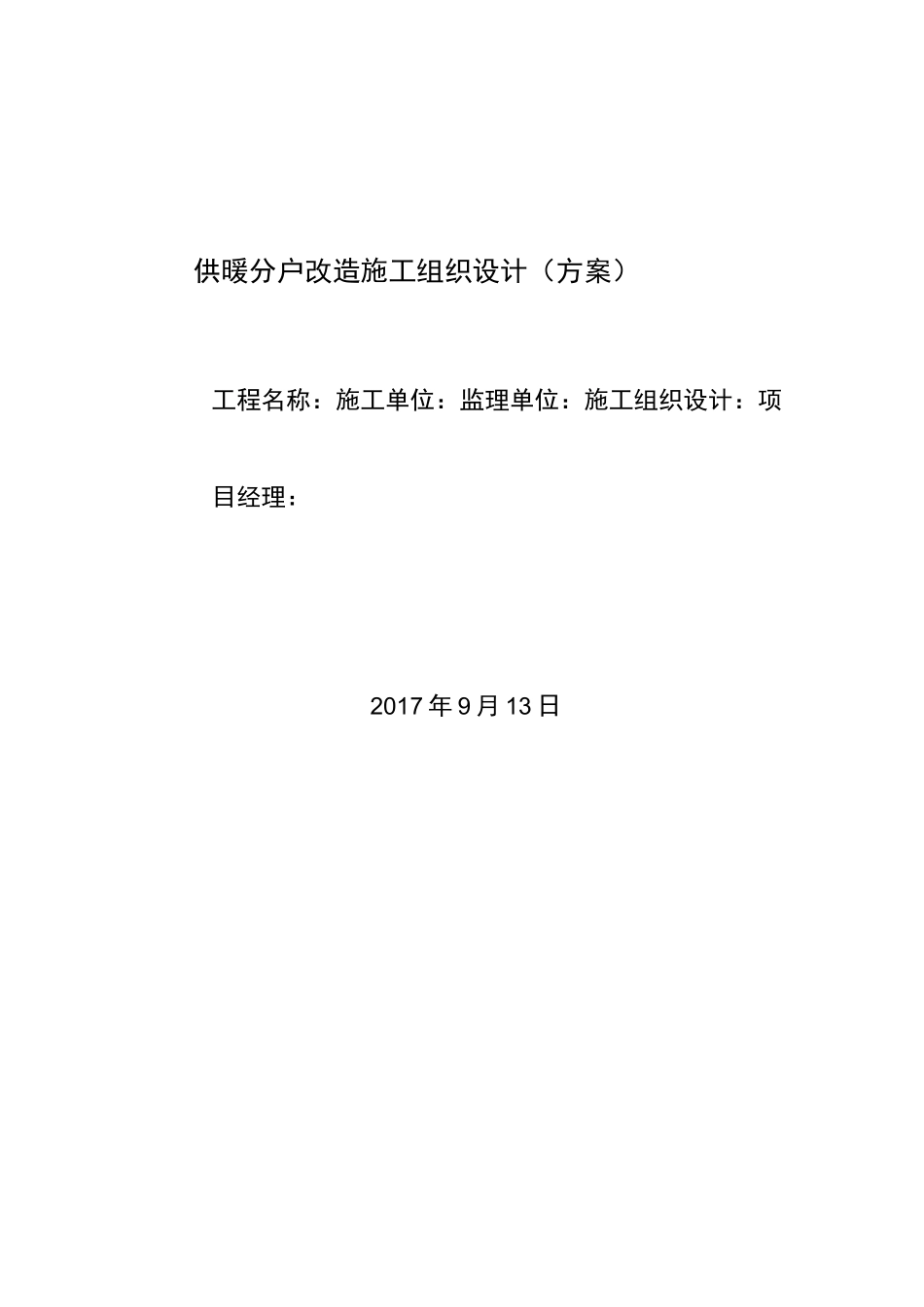

供暖分户改造施工组织设计（方案）工程名称：施工单位：监理单位：施工组织设计：项目经理：2017 年 9 月 13 日住宅楼采暖改造工程施工组织设计：一、工程概况：本标段为，根据甲方要求今年重点改造住宅楼的采暖分户改造工程，其中：原采暖管道系统为上供下回单管顺流式，管材为焊接管。设计要求：拆除旧管道，按一户一阀方式改造，即供回水立管设在楼梯间，在各户供回水支管上设锁闭控制阀，使各户形成独立的供回水采暖系统。楼梯间及地下埋设的管道采用焊接钢管，管径小于等于 DN63 毫米为 PPR 热熔连接，管径大于 DN63 毫米为焊接，底层供回水立管上安装闸阀；户管道均采用 De32*4.4PPR 管，热溶连接，户阀门采用 PPR 球阀。原散热器的数量及位置不变,旧管道拆除。此次只改造原始建筑设计管线，对现有已经改动或增加供热部分根据改造面积和材料，另行改造方案。此次改造工期为 2017 年 9 月 5 日至 2017 年 10 月 28 日（一）施工顺序：1. 户系统：旧管拆除—墙体钻孔—PPR 管道安装—球阀安装—水压试验—检查验收。2. 户外系统定位放线—楼板钻孔—地面拆除—焊管安装—闸阀安装—分户锁接—水压试验—管道保温—地面恢复—检查验收。（二）施工方式方法1.旧管拆除：入户施工前，事先与住户约定时间，让住户将室床、家具等挪开腾出施工作业面。2.旧管拆除：拆除旧钢管一律采用角磨切割，禁止采用气割操作，确保安全。3.墙体钻孔：首先根据设计图纸和房间实际情况，确定管线走向，遇到管线穿墙部位时采用电动冲击钻钻孔。4. PPR 管道安装PP-R 管道采用热熔连接。5. 分户水压试验各户室采暖系统安装完成后，进行水压试验，试验压力为0.4Mpa。水压试验时，必须通知监理到场见证，并由住户在打压单上签名，方可验收。6.户外干管、立管安装：（1）定位放线：根据设计图纸和楼梯间实际情况，确定干管进户（单元楼梯口）位置、走向以及供回水立管的位置，尽量避让配电箱、垃圾道口，不影响楼梯、门口的正常通行。立管定位采用线坠 2—3 层吊一次线，确保管道垂直度。（2）楼板钻孔：采用电动水钻开孔，禁止手工开凿。（3）管道连接：设计规定干管和立管采用焊接钢管，管径小于等于DN63 毫米为热熔连接，管径大于 DN63 毫米为焊接。7.阀门安装底层供回水立管采用与所在管段相同规格的闸阀，阀门安装前,检查填料,其压盖螺栓须有足够的调节余量.法兰或螺纹连接阀门在关闭状态下安装,安装阀门前,按设计核对型号,...
